Tässä nopean teknologisen kehityksen aikakaudessa elektroniset laitteet ovat yhä pienempiä, kevyempiä ja joustavampia, mikä tekee niistä yhä kätevämpiä kantaa mukana. Tämän innovaatioaallon keskellä joustava piirilevyteknologia (Printed Circuit Board) on noussut ratkaisevaksi komponentiksi. Sen joustavuus mahdollistaa suunnittelijoiden sisällyttää enemmän ominaisuuksia ja liitäntöjä monimutkaisiin ja ahtaisiin tiloihin. Siksi voidaan sanoa, että joustavat piirilevyt ovat ainoa ratkaisu elektronisten tuotteiden pienentämisen ja liikkuvuuden vaatimusten täyttämiseen. Monille ihmisille joustavat piirilevyt ovat kuitenkin edelleen suhteellisen tuntematon käsite. Tämä artikkeli vie sinut nopealle matkalle tutustumaan joustaviin piirilevyihin ja ymmärtämään niiden merkityksen nykyaikaisessa elektronisten laitteiden suunnittelussa. Joustavat piirilevyt eivät ole vain teknologiaa; ne ovat keskeinen liikkeellepaneva voima elektronisten laitteiden innovaatioiden ja kehityksen takana. Tutkitaan yhdessä joustavien piirilevyjen kiehtovaa maailmaa! Ensinnäkin annamme yksityiskohtaisen selityksen joustavien piirilevyjen määritelmästä ja peruskäsitteistä, jotta kaikki saavat kattavan ymmärryksen.

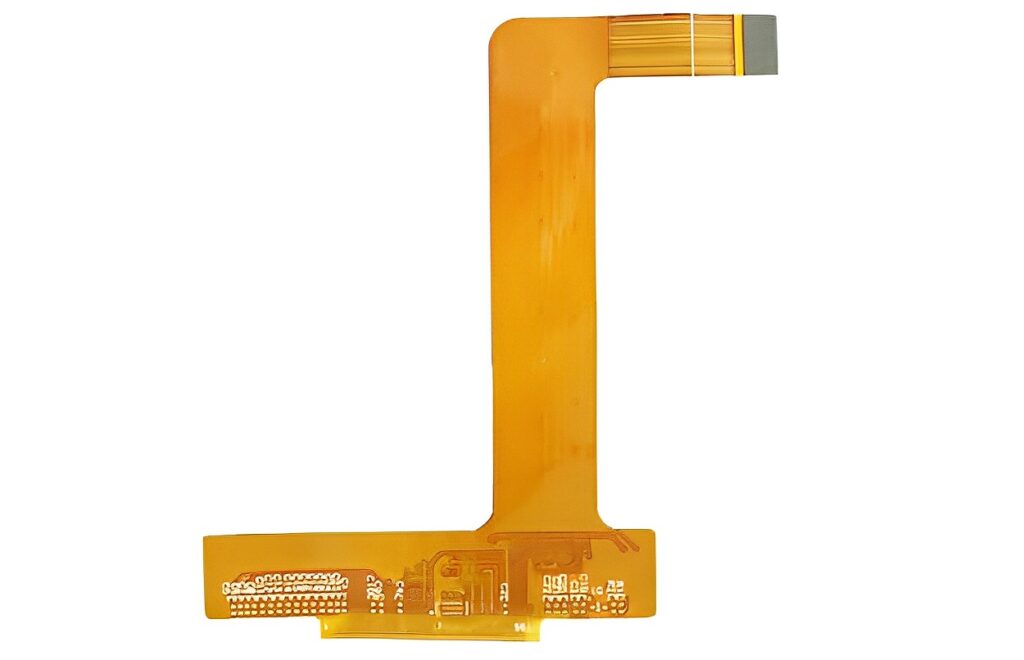

Joustava piirilevy (Flexible Printed Circuit Board) on eräänlainen piirilevy, joka on valmistettu joustavista pohjamateriaaleista. Siinä käytetään joustavaa alustaa, kuten polyimidiä (PI) tai polyesteriä (PET), perinteisissä piirilevyissä käytetyn jäykän levypohjan sijaan. Joustavat pohjamateriaalit, kuten polyimidiä (PI) tai polyeteeninaftalaattia (PEN), ovat tyypillisesti korkeita lämpötiloja kestäviä ja niillä on hyvä joustavuus. Joustava alusta mahdollistaa piirilevyn muotojen, kuten taivutuksen, taittumisen ja kiertämisen. "FPC" on lyhenne sanoista Flexible Printed Circuit, joka tunnetaan myös nimellä "Flex PCB" alalla. FPC on eräänlainen piirilevy, joka on valmistettu joustavista eristemateriaaleista. Se on erittäin arvostettu kevyen, ohuen muotonsa ja poikkeuksellisten ominaisuuksiensa, kuten joustavuuden ja taitettavuuden, vuoksi. FPC mahdollistaa merkittävän koon pienentämisen elektroniikkatuotteissa, mikä vastaa kasvavaan kysyntään tiheille, pienikokoisille ja erittäin luotettaville laitteille. Joustava piirilevy (FPC) on tekniikka, joka sai alkunsa 1970-luvulla Yhdysvalloissa ilmailu- ja avaruusrakettiteknologian kehittämiseksi. Se on polyesterikalvosta tai polyimidistä valmistettu painettu piirilevy, jolle on ominaista korkea luotettavuus ja erinomainen joustavuus. Upottamalla piirilevysuunnittelu joustavalle ja ohuelle muovilevylle voidaan pinota useita tarkkuuskomponentteja kapeisiin ja ahtaisiin tiloihin, jolloin muodostuu joustava piirilevy, jota voidaan taivuttaa. Tämän tyyppinen piirilevy voidaan taivuttaa, taittaa, se on kevyt, kompakti, sillä on hyvä lämmönpoistokyky ja se on helppo asentaa, mikä murtaa perinteiset liitäntätekniikat. Joustavien piirilevyjen rakenteessa käytettyjä materiaaleja ovat eristyskalvot, johtimet ja liimat. Joustavat piirilevyt koostuvat yhdestä tai useammasta ohutkalvomateriaalien kerroksesta, ja johtavat kerrokset tai piirilevyt on päällystetty alueilla, joilla piiriliitäntöjä tarvitaan. Nämä johtavat kerrokset on tyypillisesti valmistettu kuparifoliosta ja ne muodostetaan haluttuihin piirilevykuvioihin esimerkiksi kemiallisen syövytyksen tai mekaanisen kuorinnan avulla. Joustavat piirilevyt voivat sisältää myös piirilevykomponentteja, liittimiä ja muita elektronisia elementtejä. Kun olemme ymmärtäneet joustavien piirilevyjen määritelmän ja peruskäsitteet, puhutaanpa yleisimmistä joustavien piirilevyjen tyypeistä.
Yksipuolinen joustava piirilevy (FPC)
Yksipuolisen taipuisan piirilevyn piiri sijaitsee tyypillisesti toisella puolella ja johtavana kerroksena käytetään kuparifoliota. Vaadittu piirikuvio voidaan luoda kemiallisella etsauksella tai mekaanisilla poistomenetelmillä. Taipuisalle alustalle voidaan lisätä suojakerroksia tai peitekerroksia piirilevyn vakauden ja kestävyyden parantamiseksi. Yksipuolisia taipuisia piirilevyjä käytetään laajalti vähemmän monimutkaisissa ja yksinkertaisissa sovelluksissa, erityisesti tilanteissa, jotka vaativat taivutusta ja kompakteja rakenteita. Niitä voidaan käyttää erilaisissa elektronisissa laitteissa, kuten puettavissa laitteissa, matkapuhelimissa, digitaalikameroissa, tulostimissa, autoelektroniikassa ja muissa. Joustavuuden ja kompaktin rakenteensa ansiosta yksipuolisilla taipuisilla piirilevyillä on laaja valikoima sovelluksia tuotteissa, jotka priorisoivat keveyttä, joustavuutta ja luotettavuutta. On tärkeää huomata, että koska piirilevyillä on vain yksi puoli käytettävissä piirin reitittämiseen, yksipuolisilla taipuisilla piirilevyillä on pienempi piiritiheys ja toiminnallinen integraatio.
Kaksipuolinen joustava piirilevy (FPC)
Kaksipuolinen taipuisa piirilevy koostuu kahdesta joustavasta alustakerroksesta, jotka ovat piirikerrosten välissä. Nämä piirikerrokset voivat olla valmistettu kuparifoliosta, joka muodostetaan halutuiksi piireiksi ja liitäntäpisteiksi esimerkiksi etsauksen, lävistyksen ja galvanoinnin avulla. Nämä alustat kestävät taivutusta ja venytystä säilyttäen samalla piirin eheyden. Kaksipuolisen taipuisan levyn molemmilla puolilla on piirikerrokset, jotka mahdollistavat piirien reitityksen ja komponenttien kokoonpanon sekä ylä- että alapinnalla. Tämä tekee kaksipuolisista taipuisista levyistä joustavampia ja integroidumpia verrattuna yksipuolisiin taipuisiin levyihin. Niillä voidaan saavuttaa enemmän piiriliitäntöjä ja toiminnallisia moduuleja pienissä tiloissa samalla, kun ne täyttävät suuren tiheyden ja kompaktiuden vaatimukset. Kaksipuolisia taipuisia piirilevyjä käytetään laajalti eri aloilla. Niitä löytyy yleisesti kulutuselektroniikasta, autoelektroniikasta, lääkinnällisistä laitteista, ilmailu- ja avaruusteollisuudesta sekä muilta teollisuudenaloilta, joilla vaaditaan suurempaa piiritiheyttä, luotettavuutta ja joustavuutta. Kaksipuolisten taipuisten piirilevyjen suunnittelu- ja valmistusvaatimukset ovat korkeat, ja niihin liittyy näkökohtia, kuten alustan valinta, piirisuunnittelu, prosessinohjaus ja luotettavuustestaus.
Monikerroksinen joustava piirilevy (FPC)
Monikerroksinen joustava piirilevy on eräänlainen piirilevy, joka koostuu useista kerroksista joustavaa pohjamateriaalia. Se yhdistää joustavien piirilevyjen joustavuuden monikerroksisten piirilevyjen rakenteeseen, tarjoten sekä joustavien piirilevyjen taivutus- ja taittokyvyn että suuremman piiritiheyden ja monimutkaisuuden. Monikerroksiset joustavat piirilevyt koostuvat tyypillisesti kolmesta tai useammasta joustavasta kerroksesta, joista jokainen sisältää piirilevyjä ja komponentteja. Nämä kerrokset on sähköisesti yhdistetty yhteenliitäntöjen (via) kautta. Viat voidaan täyttää kuparilla sähkökemiallisella pinnoituksella tai niihin voidaan lisätä metalliniittejä piirikerrosten välisen yhteenliittämisen aikaansaamiseksi. Monikerroksisten joustavien piirilevyjen suunnittelussa ja valmistuksessa tarvitaan erityisiä tekniikoita ja prosesseja. Suunnittelijoiden on otettava huomioon piirien asettelu, pinoamisjärjestys ja signaalin eheys joustavien kerrosten välillä varmistaakseen piirien normaalin toiminnan ja vakauden. Monikerroksisilla joustavilla piirilevyillä on merkittävä rooli monilla sovellusalueilla, erityisesti aloilla, jotka vaativat tiheitä piiriliitäntöjä, kokorajoituksia ja korkeaa luotettavuutta. Niitä käytetään laajalti puetuissa laitteissa, lääketieteellisissä instrumenteissa, autoelektroniikassa, ilmailu- ja kuluttajaelektroniikassa. Monikerroksisten joustavien piirilevyjen etuja ovat joustavuus, ohuus, hyvä iskunkestävyys, korkea piiritiheys ja vahva häiriöiden sietokyky. Ne tarjoavat enemmän vapautta ja luotettavuutta innovatiivisille elektroniikkatuotteiden suunnitteluille ja parantavat samalla tuotteiden yleistä suorituskykyä ja luotettavuutta.
Jäykkä-joustava piirilevy on piirilevytyyppi, joka yhdistää jäykkien ja joustavien piirilevyjen ominaisuudet. Se koostuu jäykistä ja joustavista kerroksista, jotka mahdollistavat piirien liittämisen taittamalla, taivuttamalla tai kiertämällä. Jäykkä-joustava piirilevy yhdistää sekä jäykkien että joustavien piirilevyjen edut tarjoten joustavuutta, luotettavuutta ja sopivuutta sovelluksiin, jotka vaativat monimutkaisia asetteluja ja kolmiulotteisia malleja. Jäykät-joustavat piirilevyt koostuvat tyypillisesti materiaaleista, kuten FR-4:stä jäykille kerroksille ja polyimidistä tai polyesteristä joustaville kerroksille. Jäykät kerrokset sijoitetaan tyypillisesti piirilevyn jompaankumpaan päähän tai keskelle tarjoamaan tukea ja suojaa piirilevyn komponenteille, kun taas joustavat kerrokset sijaitsevat liitäntäalueilla tai osissa, jotka vaativat taivutusta. Seuraavaksi kerromme, miten joustava piirilevy suunnitellaan.
Kuinka suunnitella joustava piirilevy?
Joustavan piirilevyn suunnittelu perustuu piirikaavioon, ja tavoitteena on saavuttaa piirisuunnittelijan kaavailema haluttu toiminnallisuus. Suunnitteluprosessin päävaiheet pyörivät asettelun ympärillä, ja siinä otetaan huomioon useita tekijöitä suunnittelun tehokkuuden ja luotettavuuden varmistamiseksi. Tässä on yksityiskohtainen selitys joustavien piirilevyjen suunnitteluprosessista. Asettelun tavoitteet: Joustavan piirilevyn asettelun tavoitteena on muuntaa piirikaavio todelliseksi piirilevyn asetteluksi, joka täyttää piirisuunnittelijan toiminnalliset vaatimukset. Oikean sijoittelun ja yhteenliittämisen avulla varmistetaan oikea yhteenliitettävyys ja signaalinsiirto piirikomponenttien välillä. Ulkoisten yhteyksien asettelu: Asettelun suunnittelussa on otettava huomioon ulkoisten liitäntöjen asettelu, mukaan lukien tulo-/lähtöliitännät, virtaliitännät, tietoliikenneliitännät jne. Näiden ulkoisten liitäntäpisteiden sijaintien ja reitityksen tulisi helpottaa liitettävyyttä muihin järjestelmiin tai laitteisiin. Sisäisten komponenttien asettelun optimointi: Joustavan piirilevyn suunnittelussa sisäisten elektronisten komponenttien asettelun optimointi on ratkaisevan tärkeää. Komponenttien sijaintien järjestäminen piirin koon ja monimutkaisuuden minimoimiseksi maksimoi piirin luotettavuuden ja suorituskyvyn. Metallijohtimien ja läpivientireikien asettelun optimointi: Joustavan piirilevyn suunnitteluun kuuluu myös metallijohtimien ja läpivientireikien asettelun optimointi. Metallijohtimien reitit tulisi optimoida signaalinsiirron laadun ja luotettavuuden varmistamiseksi. Läpivientien sijoittelussa ja asettelussa on otettava huomioon kerrosten väliset piiriyhteydet ja varmistettava niiden luotettavuus ja suorituskyky. Sähkömagneettinen suojaus: Joustavia piirilevyjä suunniteltaessa on toteutettava asianmukaiset sähkömagneettiset suojaustoimenpiteet ulkoisten sähkömagneettisten häiriöiden vaikutuksen minimoimiseksi piiriin. Tähän sisältyy asianmukainen maadoitusjärjestely, suojakerrosten ja maadoitustasojen käyttö sähkömagneettisen säteilyn ja herkkyyden vähentämiseksi. Lämpöhäviöön liittyvät näkökohdat: Lämpöhäviöön liittyvät ongelmat on otettava huomioon joustavien piirilevyjen suunnittelussa. Lämmönpoistoalueiden asianmukainen suunnittelu ja sijoittelu varmistaa tehokkaan lämmönpoiston suuritehoisessa käytössä ja välttää ylikuumenemisesta johtuvat piirivikat. CAD-työkalujen käyttö: Monimutkaisissa joustavien piirilevyjen suunnittelussa käytetään yleisesti tietokoneavusteisia suunnittelutyökaluja (CAD) prosessin apuna. Nämä työkalut tarjoavat erilaisia toimintoja, kuten asettelun suunnittelun, reitityksen suunnittelun ja signaalin eheyden analysoinnin, mikä parantaa suunnittelun tarkkuutta ja tehokkuutta. Huolellisen joustavien piirilevyjen suunnittelun avulla voidaan optimoida piirin suorituskyky, säästää tuotantokustannuksissa ja varmistaa luotettava piirin ja lämmönpoiston suorituskyky. Suunnitteluprosessissa on otettava huomioon tekijät, kuten toiminnalliset vaatimukset, asettelun optimointi, signaalin eheys, sähkömagneettinen suojaus,ja lämmönpoisto, mikä varmistaa suunnittelun luotettavuuden ja vakauden.Flex-piirilevyn sovellukset
Joustavien piirilevyjen ainutlaatuiset ominaisuudet ovat tehneet niistä laajalti käytettyjä eri teollisuudenaloilla ja sovellusaloilla. Tässä on joitakin joustavien piirilevyjen keskeisiä sovellusalueita: Puettava teknologia: Joustavilla piirilevyillä (painetuilla piirilevyillä) on ratkaiseva rooli puettavassa teknologiassa. Kevyen ja joustavan luonteensa ansiosta joustavat piirilevyt voivat saumattomasti mukautua kehon muotoihin ja samalla tarjota tarvittavat piiriliitännät ja toiminnallisuuden tuen. Esimerkkejä ovat älykellot, terveyden seurantalaitteet ja älykkäät puettavat laitteet. Autoelektroniikka: Joustavilla piirilevyillä on yhä suurempi merkitys autoelektroniikan alalla. Autojen rajallisen tilan ja lukuisten kaarevuuksien vuoksi joustavat piirilevyt voivat tehokkaasti hyödyntää tilaa ja samalla täyttää monimutkaiset piiriliitäntävaatimukset. Niillä on keskeinen rooli autojen navigointijärjestelmissä, autojen viihdejärjestelmissä, korin ohjausyksiköissä ja kojelaudoissa. Lääketieteelliset laitteet: Joustavilla piirilevyillä on laaja käyttöalue lääkinnällisten laitteiden teollisuudessa. Näiden piirilevyjen joustavuus mahdollistaa niiden mukautumisen lääketieteellisten laitteiden monimutkaisiin muotoihin ja samalla tarjoaa vakaat ja luotettavat piiriliitännät. Niitä käytetään muun muassa lääketieteellisissä kuvantamislaitteissa, sydämentahdistimissa, implantoitavissa antureissa ja biomonitorointilaitteissa. Ilmailu- ja avaruustekniikka: Joustavien piirilevyjen käyttö ilmailu- ja avaruusteollisuudessa on kasvussa. Ilmailu- ja avaruussovelluksissa on tiukat paino- ja tilavaatimukset, ja joustavien piirilevyjen kevyt ja joustava luonne tekee niistä ihanteellisen valinnan. Niitä käytetään lennonohjausjärjestelmissä, satelliittiviestintälaitteissa, ilmailuinstrumenteissa ja avaruusalusten sisäisissä piireissä. Muut teollisuudenalat: Näiden alojen lisäksi joustavia piirilevyjä käytetään myös monilla muilla aloilla. Niitä käytetään esimerkiksi kulutuselektroniikkatuotteissa, kuten tableteissa, älypuhelimissa, taittuvissa näytöissä ja joustavissa näytöissä. Lisäksi niillä on tärkeä rooli teollisuusautomaatiossa, sotilas- ja puolustusteollisuudessa, viestintälaitteissa ja esineiden internetissä (IoT). Kaiken kaikkiaan joustavien piirilevyjen sovellusalue on laaja ja kattaa kaikki teollisuudenalat, jotka tarvitsevat joustavia piiriliitäntöjä ja miniatyyrirakenteita. Ne eivät ainoastaan vastaa nykyaikaisten elektronisten laitteiden joustavuus- ja luotettavuusvaatimuksiin, vaan tarjoavat myös enemmän mahdollisuuksia innovatiivisiin tuotesuunnitteluihin. Jatkuvan teknologisen kehityksen myötä joustavien piirilevyjen sovellusalueet laajenevat ja monipuolistuvat entisestään.Joustavien piirilevyjen tulevaisuuden trendit
Innovatiivisena elektroniikkateknologiana joustava piirilevy kehittyy ja edistyy jatkuvasti. Tässä on joitakin joustavan piirilevyn tulevaisuuden trendejä, jotka tarjoavat näkemyksiä sen mahdollisista kehityssuunnista. Materiaalitieteen ja nanoteknologian edistyessä voimme odottaa uusien materiaalien syntymistä, joilla on erityisominaisuuksia ja sopeutumiskykyä joustavan piirilevyn valmistukseen. Näihin materiaaleihin voivat kuulua taittuvat, itsekorjautuvat, korkean lämmönjohtavuuden omaavat ja korkean lujuuden omaavat materiaalit, jotka parantavat joustavan piirilevyn suorituskykyä ja luotettavuutta. Yksi joustavan piirilevyn keskeisistä ominaisuuksista on sen taivutus- ja taittokyky. Tulevaisuudessa taittotekniikan kehittyessä voimme odottaa joustavan piirilevyn laajempia sovelluksia esimerkiksi taitettavissa elektronisissa laitteissa ja puetuissa laitteissa. Tämä johtaa joustavampiin, kannettaviin ja monitoimisiin elektronisiin tuotteisiin. Esineiden internetin (IoT) ja älylaitteiden nopean kehityksen myötä myös joustavan piirilevyn kysyntä kasvaa. Tulevaisuuden joustavat piirilevyt keskittyvät enemmän älykkyyden ja integroinnin parantamiseen monimutkaisten ja erittäin integroitujen elektronisten järjestelmien vaatimusten täyttämiseksi. Tähän kuuluvat anturien, RF-antennien, energiankerääjien ja joustavien näyttöjen integrointi. Tulevaisuuden joustavat piirilevyt kehittyvät edelleen kohti pienempiä ja ohuempia muototekijöitä. Elektronisten laitteiden pyrkiessä kohti pienentämistä ja mikroskooppista kokoa, joustavat piirilevyt tulevat olemaan ratkaisevassa roolissa mahdollistaessaan elektronisten komponenttien sopeutumisen pienempiin tiloihin ja mittavaatimuksiin. Tämä vauhdittaa innovaatioita ja teknologista kehitystä joustavassa piirilevyssä. Ympäristötietoisuus ja kestävä kehitys ovat saamassa laajaa huomiota. Tulevaisuuden joustavan piirilevyn valmistus korostaa ympäristöystävällisyyttä ja kestävyyttä. Tähän sisältyy ympäristöystävällisten materiaalien käyttö, energiatehokkaiden valmistusprosessien käyttöönotto ja kiertotalousmallien soveltamisen edistäminen. Yhteenvetona voidaan todeta, että joustavan piirilevyn tulevaisuuden trendit esittelevät enemmän innovaatioita ja läpimurtoja materiaalien kehityksessä, taittotekniikassa, älykkyydessä, pienentämisessä ja kestävässä kehityksessä. Tämä tuo elektronisten laitteiden suunnitteluun enemmän joustavuutta, luotettavuutta ja suorituskykyä, mikä vauhdittaa teknologista kehitystä ja innovaatioita eri toimialoilla.
Tämän blogikirjoituksen kautta olemme oppineet tärkeän läksyn. Toivomme, että tämä blogikirjoitus on ollut sinulle hyödyllinen ja antanut sinulle kattavan ymmärryksen ja inspiraation joustavista piirilevyistä. Kiitos lukemisesta! Jos sinulla on kysyttävää tai palautetta, ota rohkeasti yhteyttä . Toivotamme sinulle menestystä joustavien piirilevyjen maailmassa!
