Sekoitettu laminoitu monikerroksinen piirilevy

Sekoitettu laminoitu monikerroksinen piirilevy

Käytetään suurtaajuus-, suurnopeus- ja hybridisovelluksissa | Monimateriaalipinoamiset | Signaalin ja lämmön optimointi | Nopea toimitusaika | RoHS- ja UL-sertifioitu

homeKoti > Piirilevyjen valmistus > Sekoitettu laminoitu monikerroksinen piirilevy

Sekoitettu laminoitu monikerroksinen piirilevy

Yhdistää useita alustoja (FR-4 + PTFE/Rogers) yhdeksi piirilevyksi

Tasapainottaa kustannukset ja suorituskyvyn siellä, missä sillä on eniten merkitystä

Mahdollistaa suurnopeus- ja suurtaajuusosien saumattoman integroinnin yhdelle piirilevylle

Optimoitu monimutkaisille monikerrospinoille, joilla on vaihtelevat sähkö- ja lämpövaatimukset

Käytetään sekalaisissa digitaaliohjaus- ja RF-piireissä

Pyydä tarjous nytGet Quote
Sekoitettu laminoitu monikerroksinen piirilevy

Prosessiominaisuudet

OminaisuusTekniset tiedot
Kerrosten lukumäärä4–20 kerrosta
MateriaalitFR4, Rogers
ProfiilimenetelmäLävistys, Jyrsintä
Kuparipainot (valmiit)18 μm – 210 μm
FPC-paksuus0,05 mm – 3,0 mm
Maksimimitat450 mm x 610 mm
Minimiraide ja -väli0,075 mm / 0,075 mm
Minimi mekaaninen pora0,15 mm
Saatavilla olevat pintakäsittelytHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, upotustina, upotushopea, elektrolyyttinen kulta, kultasormet
Miksi valita SprintPCB sekalaisille laminaattilevyille?
SprintPCB on erikoistunut sekoitettujen laminaattien ja monikerrospiirilevyjen valmistukseen käyttäen yhdistelmiä, kuten FR4-, Rogers- ja PTFE -materiaaleja, vastatakseen suurnopeus-, suurtaajuus- ja lämpöominaisuuksiin liittyviin vaatimuksiin. Tarkka laminointiohjaus ja materiaalien yhteensovitus varmistavat signaalin eheyden, pienet häviöt ja pitkäaikaisen luotettavuuden monimutkaisissa hybridisovelluksissa.
Prototyypistä tuotantoon – Tuemme sinua koko matkan ajan

  • Tekninen tuki

  • Prototyyppipalvelut

  • Nopea toimitusaika

  • Saumaton siirtyminen massatuotantoon

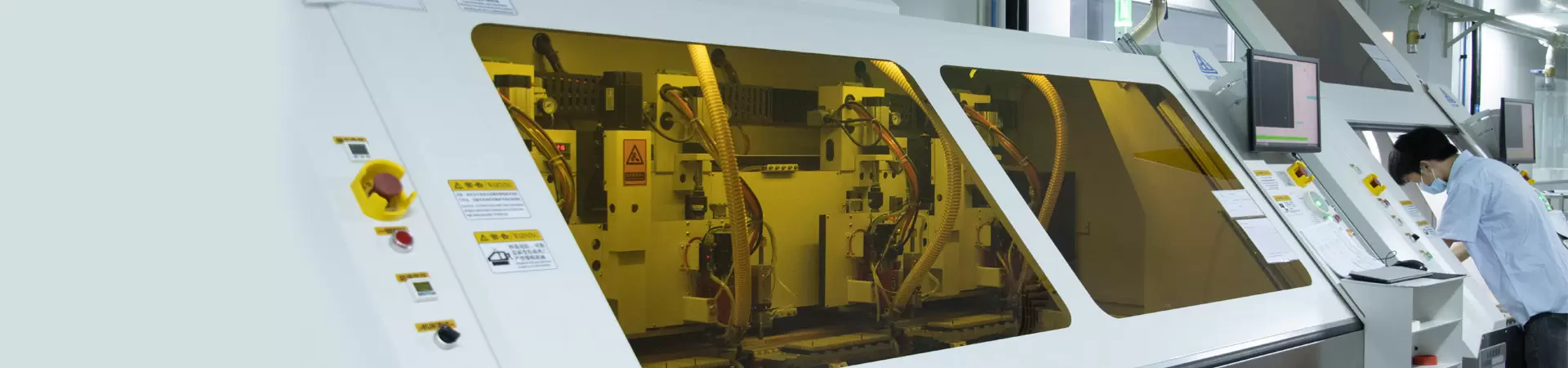

Piirilevyjen valmistuslaitteet
SprintPCB toimii alan edistyneimmillä laitteilla tarjotakseen tehokasta tuotantoa ja korkealaatuisia tuotteita, jotka tuovat lisäarvoa kumppaneillemme.

Oletko valmis aloittamaan sekalaminaattisten monikerroksisten piirilevyjen projektisi?

Pyydä tarjous / Lähetä Gerber-tiedostosi

Usein kysytyt kysymykset sekoitetuista laminaattimonikerroksisista piirilevyistä

Sekoitettu laminoitu monikerroksinen piirilevy FAQMitkä ovat sekoitettujen laminaattisten monikerroksisten piirilevyjen sovellukset?
Sekalaminaattisia monikerroksisia piirilevyjä käytetään laajalti vaativissa sovelluksissa, kuten televiestinnässä, teollisuuden ohjauksessa, lääkinnällisissä laitteissa sekä sotilas- ja ilmailujärjestelmissä.
Sekoitettu laminoitu monikerroksinen piirilevy FAQMiten sekoitetut laminaattimonikerroksiset piirilevyt valmistetaan?
Sekalaminaattiset monikerroksiset piirilevyt valmistetaan laminoimalla eri materiaalien, kuten metallipohjaisten alustojen, keraamipohjaisten materiaalien ja FR-4:n, kerroksia ja poraamalla ja pinnoittamalla sitten läpiviennit kerrosten yhdistämiseksi.
Sekoitettu laminoitu monikerroksinen piirilevy FAQMitkä ovat sekoitettujen laminaattimonikerroksisten piirilevyjen edut?
Sekalaminaattisten monikerroksisten piirilevyjen etuja ovat parannettu lämmönhallinta, lisääntynyt sähköinen suorituskyky, pienempi paino ja parempi mittapysyvyys.
Sekoitettu laminoitu monikerroksinen piirilevy FAQMikä on sekalaminaatti-monikerroksinen piirilevy?
Sekalaminaatti-monikerroksinen piirilevy on eräänlainen painettu piirilevy, joka yhdistää useita eri materiaalikerroksia laminaattirakenteessaan, mikä parantaa sähköistä ja mekaanista suorituskykyä.
