Ruiskutinan, ENIGin, upotushopean, upotustinan ja OSP:n edut ja haitat

2024-05-29Reportteri: SprintPCB

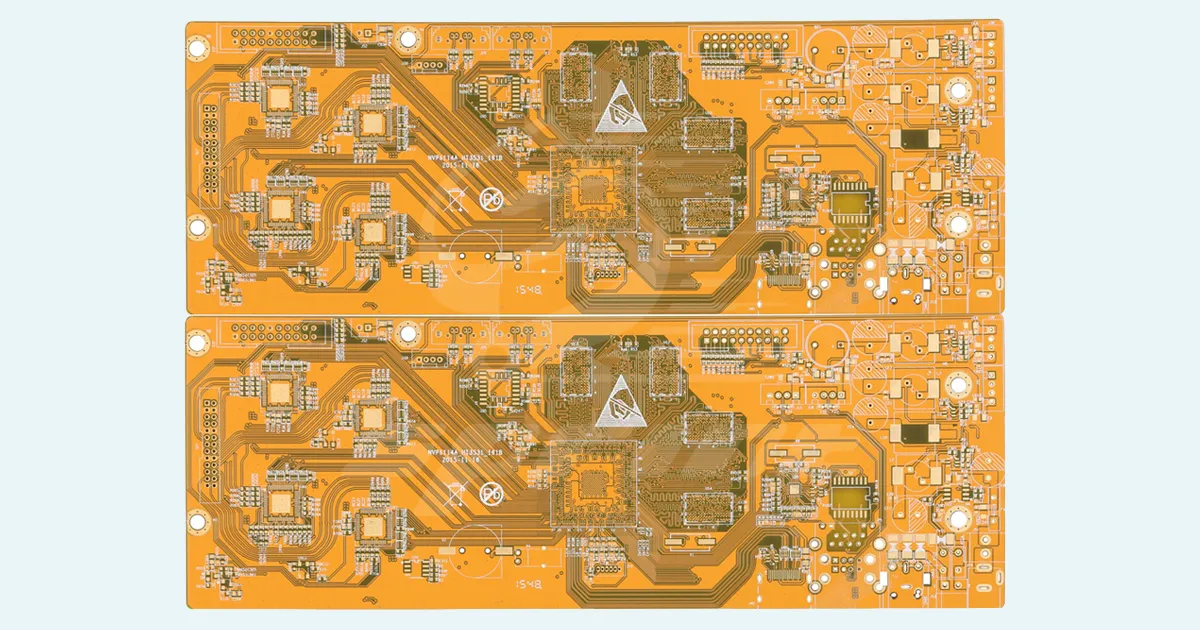

Piirilevyn pintakäsittely (pinnoitus) tarkoittaa juotettavan pinnoitteen tai suojakerroksen levittämistä piirilevyn sähköisiin liitäntäpisteisiin (kuten juotospisteisiin, läpivienteihin ja jälkiin) juotosmaskin ulkopuolelle. Nämä "pinnat" ovat piirilevyn liitäntäpisteitä, jotka tarjoavat sähköiset yhteydet elektronisten komponenttien tai muiden järjestelmien ja piirilevyn piirien välille. Paljaalla kuparilla itsessään on erinomainen juotettavuus, mutta se hapettuu ja saastuu helposti joutuessaan kosketuksiin ilman kanssa, minkä vuoksi piirilevyn pintakäsittely on välttämätöntä.

Suihkepurkki

Suihkepullon määritelmä:

Tunnetaan myös nimellä kuumailmajuotteiden tasoitus (HASL). Tässä menetelmässä piirilevyn pinnan padit ja reiät päällystetään sulalla Sn/Pb-juotteella ja tasoitetaan kuumennetulla paineilmalla, jolloin muodostuu kupari-tinan metallien välinen yhdiste.

Ruiskupurkin tyypit:

Lyijytön ja lyijyllinen ruiskupurkki. Lyijyttömän tuotteen on oltava ympäristömääräysten (RoHS) mukainen.

Ruiskutettavan tinan edut:

- Alhaiset kustannukset - Kypsä prosessi - Vahva hapettumisenkestävyys - Erinomainen juotettavuus

Ruiskutettavan tinan haitat:

- Tyydykkeisiin voi muodostua karhea pinta (appelsiini-ilmiö) - Riittämätön tasaisuus hienojakoisille komponenteille

Immersion Gold (ENIG)

ENIGin määritelmä:

Tunnetaan myös nimellä kemiallinen nikkeli-immersiokulta. Tässä prosessissa piirilevyn pinnalle kerrostetaan nikkelikerros, jonka jälkeen kultakerros (0,025–0,075 µm).

ENIGin edut:

- Hyvä juotospinnan tasaisuus - Suojaa sekä juotospinnan pintaa että sivuja - Sopii erilaisiin juotostyyppeihin, mukaan lukien liimaus

ENIGin haitat:

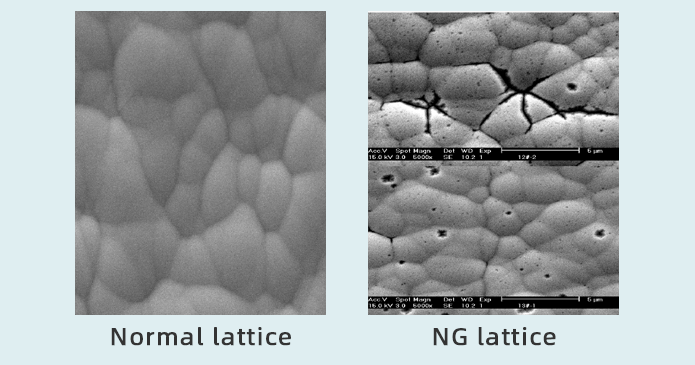

- Monimutkainen prosessi - Korkeat kustannukset - Mustan juotospisteen vaurioriski (nikkelikerroksen passivointi) - Nikkelikerros sisältää 6–9 % fosforia - Yli 5U:n kullan paksuus voi aiheuttaa juotosliitoksen haurautta ENIG-kidehila

Upotushopea

Immersiohopeen määritelmä :

Sisältää hopeakerroksen kerrostamisen piirilevyn pinnalle korvaamalla kupari hopealla, mikä johtaa huokoiseen mikrorakenteeseen (paksuus tyypillisesti 0,15–0,25 µm).

Immersiohopeen edut:

- Yksinkertainen prosessi - Tasainen juotospinta - Suojaa juotospinnan ja sivut - Edullisempi kuin ENIG - Hyvä juotettavuus

Immersiohopeen haitat:

- Altis hapettumiselle - Värjäytyy (keltaiseksi tai mustaksi) joutuessaan kosketuksiin halogenidien/sulfidien kanssa - Voi aiheuttaa galvaanista korroosiota, jos sitä ei hallita, mikä johtaa oikosulkuun - Useat juotosjaksot voivat heikentää juotettavuutta

Upotustina

Upotustinan määritelmä :

Kerrostaa tinakerroksen piirilevyn pinnalle korvaamalla kuparin tinalla, muodostaen kupari-tinan välisen yhdisteen.

Upotustinan edut:

- Hyvä juotettavuus, samanlainen kuin HASL:llä - Tasaisuus, verrattavissa ENIG:iin ilman metallien välistä diffuusiota

Upotustinan haitat:

- Lyhyt varastointiaika - Altis tinaviikaroiden muodostumiselle - Tinapiikarvat ja tinan siirtyminen voivat aiheuttaa luotettavuusongelmia juottamisen aikana

OSP (orgaaninen juotettavuuden säilöntäaine)

OSP:n määritelmä：

Tunnetaan myös nimellä orgaaninen pinnansuojaus. Tässä menetelmässä piirilevyn pintajohtimet päällystetään orgaanisella yhdisteellä (yleensä alkyylibentsimidatsolilla) liitäntäpisteiden ja reikien suojaamiseksi.

OSP:n edut:

- Tasainen alusta - Suojaa alustan pintaa ja sivuja - Edullinen - Yksinkertainen prosessi

OSP:n haitat:

- Ohut pinnoite (0,25–0,45 µm) - Huono juotettavuus, jos sitä ei käsitellä oikein - Ei sovellu useille juotosjaksoille, erityisesti lyijyttömissä ympäristöissä - Lyhyt säilyvyysaika - Ei voida käyttää liimaukseen
