Jäykkä ja joustava levy: 5 unohtumatonta asiaa, jotka saavat sinut rakastamaan ja vihaamaan

2023-05-29Reportteri: SprintPCB

Elektronisten tuotteiden nopean kehityksen ja jatkuvan kehityksen myötä innovaatiosta ja joustavuudesta on tullut suunnittelijoiden avainsanoja. Kasvavien vaatimusten täyttämiseksi perinteiset jäykät piirilevyt eivät enää täysin täytä erilaisten monimutkaisten elektronisten laitteiden suunnitteluvaatimuksia. Tässä yhteydessä jäykät-joustavat piirilevyt ovat nousseet innovatiivisen suunnittelun keskeiseksi osaksi uudella aikakaudella ainutlaatuisten ominaisuuksiensa ja etujensa ansiosta.

Mikä on jäykkä-joustava levy ?

Jäykkä-joustava-levy-FPCB

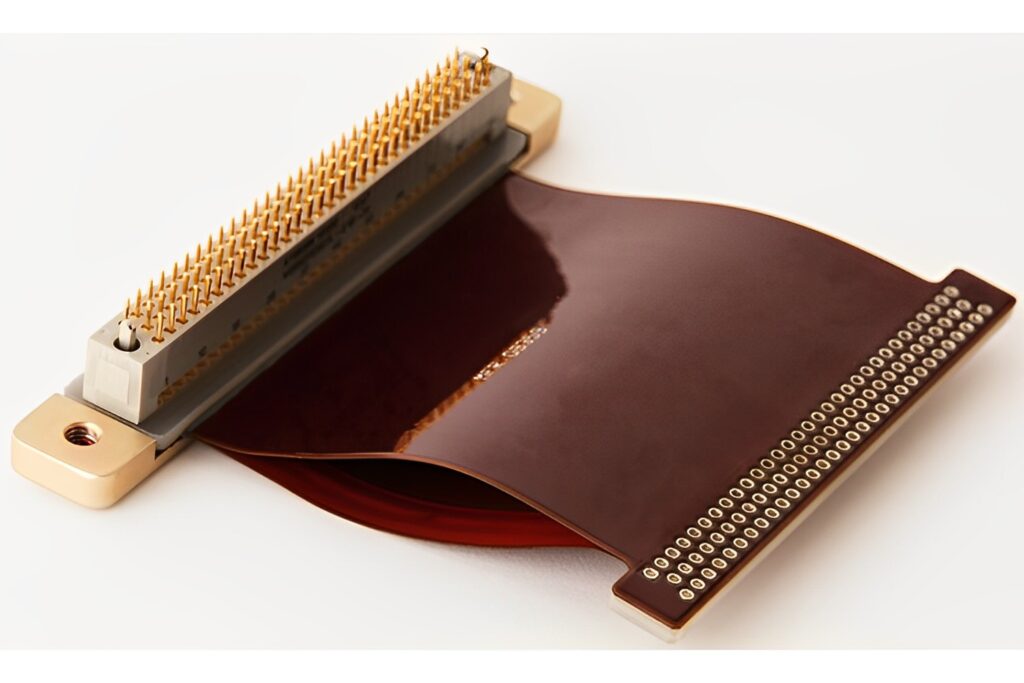

Jäykkä-joustava piirilevy on yhä yleisempi innovatiivinen teknologia elektroniikkalaitteissa. FPC:n ja piirilevyn synty ja kehitys ovat johtaneet tämän uuden tuotteen luomiseen, joka yhdistää joustavat ja jäykät piirilevyt. Prosessien, kuten laminoinnin, avulla joustava piirilevy ja jäykkä piirilevy yhdistetään asiaankuuluvien teknologisten vaatimusten mukaisesti, jolloin tuloksena on jäykkien ja joustavien piirilevyjen ominaisuuksien yhdistelmä. Tämä yhdistelmä tarjoaa sekä vahvan mekaanisen vakauden ja luotettavuuden että joustavuuden ja sopeutumiskyvyn. Jäykkä-joustavan piirilevyn tulo on muuttanut perinteisten jäykkien piirilevyjen suunnittelua ja käyttöä, tuoden monia uusia mahdollisuuksia ja haasteita elektroniikkateollisuudelle. Perinteisiin jäykkiin piirilevyihin verrattuna FPCB:illä on merkittäviä etuja muodon, painon ja tilankäytön suhteen. Tämä antaa suunnittelijoille suuremman vapauden ja mahdollistaa innovatiivisempien ja tarkempien tuotesuunnitelmien saavuttamisen.

Yleisiä jäykän ja joustavan levyn tyyppejä

Tyyppi 1: Joustava-jäykkä piirilevy. Joustava ja jäykkä piirilevy on liitetty yhteen ilman galvanoituja reikiä (PTH), ja kerrosten lukumäärä on suurempi kuin yksi.

Joustava-jäykkä levy

Tyyppi 2: Monikerroksinen joustava-jäykkä levy. Tässä tyypissä on läpipinnoitetut reiät (PTH) ja se sisältää useamman kuin kaksi johdinkerrosta.

Monikerroksinen joustava piirilevy

Kolikolla on kaksi puolta, eikä jäykkä-joustava levy ole poikkeus. Käydään ensin läpi jäykki-joustavan levyn edut.

Jäykän ja joustavan levyn edut

Joustavuus – Ainutlaatuisen suunnittelunsa ja valmistusprosessinsa ansiosta FPCB-levyt osoittavat erinomaista joustavuutta ja sopeutumiskykyä. Näitä levyjä voidaan taivuttaa, taittaa tai muotoilla haluttuun muotoon erilaisten tuotesuunnitteluvaatimusten täyttämiseksi. Esimerkiksi älypuhelimia tai puettavia laitteita suunniteltaessa FPCB-levyjä voidaan vapaasti taivuttaa ja muovata monimutkaisten muotojen mukaisiksi. Tämä joustavuus antaa suunnittelijoille suuremman vapauden luoda monimutkaisempia ja elegantteja tuotteita. Jäykän ja joustavan levyn joustavuus tekee siitä ihanteellisen vaihtoehdon puettavien laitteiden suunnitteluun. Esimerkiksi älykellojen, terveysmonitorien ja älylasien kaltaisten laitteiden on mukauduttava erikokoisiin ja -muotoisiin ranteisiin, vartaloihin tai kasvoihin. Jäykän ja joustavan levyn joustavuus ja taivutettavuus mahdollistavat näiden laitteiden tiiviin istuvuuden käyttäjän kehon muotoihin, mikä tarjoaa mukavan käyttökokemuksen.

puettava teknologia

Jäykät ja joustavat piirilevyt ovat ratkaisevassa roolissa kaarevien näyttöjen suunnittelussa. Nykyaikaiset laitteet, kuten älypuhelimet, televisiot ja autojen näytöt, omaksuvat yhä enemmän kaarevia malleja paremman visuaalisen käyttökokemuksen tarjoamiseksi. Piirilevyjen joustavuus mahdollistaa näytön taipumisen kaarevuutta pitkin ilman jäykkiä liittimiä, mikä mahdollistaa saumattomat kaarevat mallit. Jäykät ja joustavat piirilevyt ovat olennainen osa taitettavia laitteita. Esimerkiksi tuotteet, kuten taittuvat älypuhelimet ja tabletit, edellyttävät, että piirilevy säilyttää yhteyden avattuna ja taitettuna. Piirilevyjen suunnittelu mahdollistaa piirilevyn taipumisen ja taittumisen sujuvasti, mikä mahdollistaa saumattomat siirtymät laitteen eri muotojen välillä ja samalla luotettavien piiriyhteyksien säilyttämisen. Jäykät ja joustavat piirilevyt tarjoavat innovatiivisia ratkaisuja autojen elektronisten järjestelmien suunnitteluun. Autojen elektronisten laitteiden on sopeuduttava kapeisiin tiloihin ja monimutkaisiin muotoihin samalla, kun ne kestävät ympäristötekijöitä, kuten autojen tärinää ja lämpötilan vaihteluita. Jäykät ja joustavat piirilevyt mahdollistavat piirilevyjen kompaktin asentamisen eri muotoisiin ajoneuvon osiin ja samalla luotettavat sähköliitännät.

autoteollisuuden elektroniset järjestelmät

Puettavista laitteista kaareviin näyttöihin ja jopa taittuviin laitteisiin ja autojen elektronisiin järjestelmiin, jäykkien ja taipuisien piirilevyjen joustavuus ja mukautuvuus mahdollistavat elektronisten tuotteiden mukautumisen erilaisiin muotoihin, kokoihin ja ympäristöolosuhteisiin, mikä parantaa käyttökokemusta ja toiminnallisuutta. Lisäksi jäykät ja taipuisat piirilevyt tarjoavat myös korkeamman luotettavuuden. Perinteisiin jäykkiin piirilevyihin verrattuna jäykissä ja taipuisissa piirilevyissä ei tarvita liittimiä tai pistokeliitäntöjä, mikä vähentää mahdollisia vikaantumiskohtia. Tämä rakenne vähentää myös piirien välisiä liitettävyysongelmia ja sähköisen kohinan riskiä, mikä tarjoaa vakaamman ja luotettavamman elektronisen laitteen. Ilmailu- ja avaruusalalla jäykkiä ja taipuisia piirilevyjä käytetään laajalti laitteissa, kuten lentokoneissa ja satelliiteissa. Nämä laitteet kohtaavat ankaria käyttöolosuhteita, kuten korkeita lämpötiloja, matalia lämpötiloja, tärinää ja iskuja. Jäykkien ja taipuisien piirilevyjen korkean lämpötilan kestävyys mahdollistaa niiden vakaan toiminnan korkeissa lämpötiloissa samalla, kun piiriliitäntöjen luotettavuus säilyy. Samalla niiden tärinän- ja iskunkestävyys mahdollistavat niiden kestävyyden lennon aikana koetut voimakkaat tärinät ja iskut, mikä varmistaa elektronisten laitteiden normaalin toiminnan. Lääketieteellisissä laitteissa, kuten sydämentahdistimissa, implantoiduissa antureissa ja puetuissa lääkinnällisissä laitteissa, jäykkien ja taipuisien piirilevyjen luotettavuus on ratkaisevan tärkeää. Näiden laitteiden on toimittava tasaisesti pitkiä aikoja, ja niiden on myös oltava kestäviä ja korroosionkestäviä. Jäykkien ja taipuisien piirilevyjen erityinen suunnittelu ja materiaalivalinnat mahdollistavat niiden mukautumisen kehon ympäristön muutoksiin ja kestävät kehon nesteiden ja kemikaalien vaikutusta. Tämä varmistaa lääkinnällisten laitteiden pitkäaikaisen luotettavuuden ja vakauden. Teollisuuden ohjausjärjestelmät kohtaavat usein ankaria työympäristöjä, kuten korkean kosteuden, syövyttävien kaasujen ja tärinän. Jäykkiä ja taipuisia piirilevyjä käytetään laajalti näissä järjestelmissä, jotta ne täyttäisivät niiden luotettavuus- ja kestävyysvaatimukset. Jäykkien ja taipuisien piirilevyjen erityismateriaalit ja suojatoimenpiteet mahdollistavat niiden kosteuden tunkeutumisen vastustamisen korkean kosteuden ympäristöissä samalla, kun ne tarjoavat myös korroosion- ja hapettumisenkestävyyden. Lisäksi jäykkien ja taipuisien piirilevyjen tärinänkestävyys varmistaa järjestelmän normaalin toiminnan tärisevissä ympäristöissä estäen piirien keskeytykset tai toimintahäiriöt. Toinen tekijä, joka tekee jäykistä ja taipuisista piirilevyistä suosittuja, on niiden tilankäyttötehokkuus. Joustavuutensa ja ohuen rakenteensa ansiosta jäykät ja taipuisat piirilevyt vievät vähemmän tilaa kompakteissa elektronisissa laitteissa. Tämä on ratkaisevan tärkeää nykyaikaisille kulutuselektroniikkalaitteille, kuten älypuhelimille, tableteille ja puettaville laitteille. Jäykkien ja taipuisien piirilevyjen käyttö tekee laitteista ohuempia ja kevyempiä, mutta ne täyttävät silti monimutkaiset piirien liitettävyysvaatimukset. Nykyaikaisissa älypuhelimissa tila on ratkaisevan tärkeää. Jäykkien ja taipuisten levyjen käyttö mahdollistaa kompaktimman ja kevyemmän puhelinrakenteen.Nämä piirilevyt voivat taipua ja taittua puhelimen muodon mukaan, mikä sopii erilaisiin ahtaisiin tiloihin ja integroituu tiiviisti muihin elektronisiin komponentteihin. Jäykät ja joustavat piirilevyt voivat liittää puhelimen eri moduuleja, kuten näytön, kameran, akun ja kosketuslevyn, mikä johtaa kompaktimpaan laiterakenteeseen ja tarjoaa samalla vakaat sähköpiiriyhteydet. Jäykät ja joustavat piirilevyt ovat myös laajalti käytössä puettavien laitteiden alalla. Perinteiset jäykät piirilevyt eivät pysty täyttämään puettavien laitteiden vaatimuksia, koska niiden on mukauduttava ihmiskehon kaarevuuteen ja liikkeisiin. Jäykät ja joustavat piirilevyt voidaan taivuttaa, taittaa ja rullata ranteen, käsivarren tai muiden kehon osien muotoon sopivaksi. Tämä tekee puettavista laitteista mukavampia ja vähentää keholla viemää tilaa. Autoelektroniikan alalla tilankäytön tehokkuus on yksi keskeisistä tekijöistä. Jäykät ja joustavat piirilevyt mahdollistavat kompaktimpien autoelektroniikkamoduulien valmistuksen, mikä vapauttaa enemmän tilaa muille toiminnoille ja malleille. Esimerkiksi auton kojelaudassa jäykät ja joustavat piirilevyt voivat liittää erilaisia instrumentteja ja näyttöjä kompaktilla tavalla, mikä vähentää johdotuksen tilavaatimuksia. Lisäksi jäykät ja joustavat piirilevyt voivat taipua ja mukautua ajoneuvon sisällä oleviin kaareviin pintoihin, mikä mahdollistaa paremman tilankäytön. Lääkinnällisten laitteiden on usein mahdutettava useita elektronisia komponentteja ja antureita rajoitettuun tilaan. Jäykkien ja taipuisten piirilevyjen käyttö mahdollistaa lääkinnällisten laitteiden kompaktimman suunnittelun, mikä säästää tilaa. Esimerkiksi implantoitavissa lääketieteellisissä instrumenteissa jäykät ja taipuisat piirilevyt voivat taipua ja mukautua instrumentin muotoon ja muodostaa luotettavia yhteyksiä muihin komponentteihin. Tämän seurauksena lääketieteelliset instrumentit voivat paremmin mukautua potilaan sisäiseen ympäristöön ja tarjota tarkkaa lääketieteellistä seurantaa ja hoitoa. Jäykät ja taipuisat piirilevyt ovat erittäin suosittuja erinomaisen luotettavuutensa ja kestävyytensä vuoksi. Nämä piirilevyt käyvät läpi erityiskäsittelyn ja niillä on ominaisuuksia, kuten tärinänkestävyys, iskunkestävyys ja korkean lämpötilan kestävyys. Tämä tekee jäykistä ja taipuisista piirilevyistä erittäin sopivia sovelluksiin, jotka vaativat suurta luotettavuutta ja vakautta, kuten ilmailu- ja avaruustekniikkaan, lääkinnällisiin laitteisiin ja teollisuuden ohjausjärjestelmiin. Jäykät ja taipuisat piirilevyt pystyvät toimimaan myös ankarissa ympäristöolosuhteissa, kuten korkeassa kosteudessa, äärimmäisissä lämpötiloissa ja kemiallisessa korroosiossa, menettämättä suorituskykyään tai aiheuttamatta vikoja. Etujen käsittelyn jälkeen tarkastellaan jäykkien ja taipuisten piirilevyjen haittoja.Perinteiset jäykät piirilevyt eivät pysty täyttämään puettavien laitteiden vaatimuksia, koska niiden on mukauduttava ihmiskehon kaarevuuteen ja liikkeisiin. Jäykät ja joustavat piirilevyt voidaan taivuttaa, taittaa ja rullata ranteen, käsivarren tai muiden kehon osien muotoon sopivaksi. Tämä tekee puettavista laitteista mukavampia ja vähentää keholla viemää tilaa. Autoelektroniikan alalla tilankäytön tehokkuus on yksi keskeisistä tekijöistä. Jäykät ja joustavat piirilevyt mahdollistavat kompaktimpien autoelektroniikkamoduulien valmistamisen, mikä vapauttaa enemmän tilaa muille toiminnoille ja suunnittelulle. Esimerkiksi auton kojelaudassa jäykät ja joustavat piirilevyt voivat liittää erilaisia instrumentteja ja näyttöjä kompaktisti, mikä vähentää johdotuksen tilavaatimuksia. Lisäksi jäykät ja joustavat piirilevyt voivat taipua ja mukautua ajoneuvon sisällä oleviin kaareviin pintoihin, mikä mahdollistaa paremman tilankäytön. Lääketieteellisten laitteiden on usein mahdutettava useita elektronisia komponentteja ja antureita rajoitettuun tilaan. Jäykät ja joustavat piirilevyt mahdollistavat lääkinnällisten laitteiden kompaktimman suunnittelun, mikä säästää tilaa. Esimerkiksi implantoitavissa lääketieteellisissä instrumenteissa jäykät ja joustavat piirilevyt voivat taipua ja taipua mukautuakseen instrumentin muotoon ja muodostaa luotettavia yhteyksiä muihin komponentteihin. Tämän seurauksena lääketieteelliset instrumentit voivat sopeutua paremmin potilaan sisäiseen ympäristöön ja tarjota tarkkaa lääketieteellistä seurantaa ja hoitoa. Jäykät-joustavat levyt ovat erittäin suosittuja erinomaisen luotettavuutensa ja kestävyytensä ansiosta. Nämä levyt käyvät läpi erityiskäsittelyn ja niillä on ominaisuuksia, kuten tärinänkestävyys, iskunkestävyys ja korkeiden lämpötilojen kestävyys. Tämä tekee jäykistä-joustavista levyistä erittäin sopivia sovelluksiin, jotka vaativat suurta luotettavuutta ja vakautta, kuten ilmailu- ja avaruustekniikkaan, lääkinnällisiin laitteisiin ja teollisuuden ohjausjärjestelmiin. Jäykät-joustavat levyt pystyvät myös toimimaan ankarissa ympäristöolosuhteissa, kuten korkeassa kosteudessa, äärimmäisissä lämpötiloissa ja kemiallisessa korroosiossa, menettämättä suorituskykyään tai aiheuttamatta vikoja. Keskusteltuamme eduista tarkastellaan jäykkien-joustavien levyjen haittoja.Perinteiset jäykät piirilevyt eivät pysty täyttämään puettavien laitteiden vaatimuksia, koska niiden on mukauduttava ihmiskehon kaarevuuteen ja liikkeisiin. Jäykät ja joustavat piirilevyt voidaan taivuttaa, taittaa ja rullata ranteen, käsivarren tai muiden kehon osien muotoon sopivaksi. Tämä tekee puettavista laitteista mukavampia ja vähentää keholla viemää tilaa. Autoelektroniikan alalla tilankäytön tehokkuus on yksi keskeisistä tekijöistä. Jäykät ja joustavat piirilevyt mahdollistavat kompaktimpien autoelektroniikkamoduulien valmistamisen, mikä vapauttaa enemmän tilaa muille toiminnoille ja suunnittelulle. Esimerkiksi auton kojelaudassa jäykät ja joustavat piirilevyt voivat liittää erilaisia instrumentteja ja näyttöjä kompaktisti, mikä vähentää johdotuksen tilavaatimuksia. Lisäksi jäykät ja joustavat piirilevyt voivat taipua ja mukautua ajoneuvon sisällä oleviin kaareviin pintoihin, mikä mahdollistaa paremman tilankäytön. Lääketieteellisten laitteiden on usein mahdutettava useita elektronisia komponentteja ja antureita rajoitettuun tilaan. Jäykät ja joustavat piirilevyt mahdollistavat lääkinnällisten laitteiden kompaktimman suunnittelun, mikä säästää tilaa. Esimerkiksi implantoitavissa lääketieteellisissä instrumenteissa jäykät ja joustavat piirilevyt voivat taipua ja taipua mukautuakseen instrumentin muotoon ja muodostaa luotettavia yhteyksiä muihin komponentteihin. Tämän seurauksena lääketieteelliset instrumentit voivat sopeutua paremmin potilaan sisäiseen ympäristöön ja tarjota tarkkaa lääketieteellistä seurantaa ja hoitoa. Jäykät-joustavat levyt ovat erittäin suosittuja erinomaisen luotettavuutensa ja kestävyytensä ansiosta. Nämä levyt käyvät läpi erityiskäsittelyn ja niillä on ominaisuuksia, kuten tärinänkestävyys, iskunkestävyys ja korkeiden lämpötilojen kestävyys. Tämä tekee jäykistä-joustavista levyistä erittäin sopivia sovelluksiin, jotka vaativat suurta luotettavuutta ja vakautta, kuten ilmailu- ja avaruustekniikkaan, lääkinnällisiin laitteisiin ja teollisuuden ohjausjärjestelmiin. Jäykät-joustavat levyt pystyvät myös toimimaan ankarissa ympäristöolosuhteissa, kuten korkeassa kosteudessa, äärimmäisissä lämpötiloissa ja kemiallisessa korroosiossa, menettämättä suorituskykyään tai aiheuttamatta vikoja. Keskusteltuamme eduista tarkastellaan jäykkien-joustavien levyjen haittoja.Lääkinnällisten laitteiden on usein mahdutettava useita elektronisia komponentteja ja antureita rajoitettuun tilaan. Jäykkien ja taipuisten piirilevyjen käyttö mahdollistaa lääkinnällisten laitteiden kompaktimman suunnittelun, mikä säästää tilaa. Esimerkiksi implantoitavissa lääketieteellisissä instrumenteissa jäykät ja taipuisat piirilevyt voivat taipua ja mukautua instrumentin muotoon ja muodostaa luotettavia yhteyksiä muihin komponentteihin. Tämän seurauksena lääketieteelliset instrumentit voivat paremmin mukautua potilaan sisäiseen ympäristöön ja tarjota tarkkaa lääketieteellistä seurantaa ja hoitoa. Jäykät ja taipuisat piirilevyt ovat erittäin suosittuja erinomaisen luotettavuutensa ja kestävyytensä vuoksi. Nämä piirilevyt käyvät läpi erityiskäsittelyn ja niillä on ominaisuuksia, kuten tärinänkestävyys, iskunkestävyys ja korkean lämpötilan kestävyys. Tämä tekee jäykistä ja taipuisista piirilevyistä erittäin sopivia sovelluksiin, jotka vaativat suurta luotettavuutta ja vakautta, kuten ilmailu- ja avaruustekniikkaan, lääkinnällisiin laitteisiin ja teollisuuden ohjausjärjestelmiin. Jäykät ja taipuisat piirilevyt pystyvät toimimaan myös ankarissa ympäristöolosuhteissa, kuten korkeassa kosteudessa, äärimmäisissä lämpötiloissa ja kemiallisessa korroosiossa, menettämättä suorituskykyään tai aiheuttamatta vikoja. Etujen käsittelyn jälkeen tarkastellaan jäykkien ja taipuisten piirilevyjen haittoja.Lääkinnällisten laitteiden on usein mahdutettava useita elektronisia komponentteja ja antureita rajoitettuun tilaan. Jäykkien ja taipuisten piirilevyjen käyttö mahdollistaa lääkinnällisten laitteiden kompaktimman suunnittelun, mikä säästää tilaa. Esimerkiksi implantoitavissa lääketieteellisissä instrumenteissa jäykät ja taipuisat piirilevyt voivat taipua ja mukautua instrumentin muotoon ja muodostaa luotettavia yhteyksiä muihin komponentteihin. Tämän seurauksena lääketieteelliset instrumentit voivat paremmin mukautua potilaan sisäiseen ympäristöön ja tarjota tarkkaa lääketieteellistä seurantaa ja hoitoa. Jäykät ja taipuisat piirilevyt ovat erittäin suosittuja erinomaisen luotettavuutensa ja kestävyytensä vuoksi. Nämä piirilevyt käyvät läpi erityiskäsittelyn ja niillä on ominaisuuksia, kuten tärinänkestävyys, iskunkestävyys ja korkean lämpötilan kestävyys. Tämä tekee jäykistä ja taipuisista piirilevyistä erittäin sopivia sovelluksiin, jotka vaativat suurta luotettavuutta ja vakautta, kuten ilmailu- ja avaruustekniikkaan, lääkinnällisiin laitteisiin ja teollisuuden ohjausjärjestelmiin. Jäykät ja taipuisat piirilevyt pystyvät toimimaan myös ankarissa ympäristöolosuhteissa, kuten korkeassa kosteudessa, äärimmäisissä lämpötiloissa ja kemiallisessa korroosiossa, menettämättä suorituskykyään tai aiheuttamatta vikoja. Etujen käsittelyn jälkeen tarkastellaan jäykkien ja taipuisten piirilevyjen haittoja.

The drawbacks of rigid-flex board

Vaikka joustavilla piirilevyillä on lukuisia etuja, niiden valmistusprosessi on monimutkainen. Perinteisiin jäykkiin piirilevyihin verrattuna jäykkien-joustavien piirilevyjen valmistus vaatii korkeampia teknisiä vaatimuksia ja erikoistuneita valmistuslaitteita. Tämä voi johtaa kalliimpaan ja aikaa vievään valmistusprosessiin. Lisäksi jäykkien-joustavien piirilevyjen valmistukseen liittyy useita prosesseja ja eri materiaalien yhdistämistä, mikä voi vaikeuttaa laadunvalvontaa valmistusprosessin aikana. Tarkastellaanpa lyhyesti jäykkien-joustavien piirilevyjen tuotantoprosessia. Valmistajaa valittaessa tulisi valita sellainen, jolla on sekä FPC- että piirilevyjen tuotantolaitteet. Ensin elektroniikkainsinöörit piirtävät jäykkien-joustavien piirilevyjen piirin ja ääriviivat vaatimusten mukaisesti. Seuraavaksi piirustukset lähetetään tuotantovalmistajalle, jossa CAM-insinöörit käsittelevät tiedostot. Kolmanneksi piirilevyjen tuotantolinja tuottaa tarvittavat jäykät-joustavat piirilevyt ja piirilevyjen tuotantolinja tuottaa tarvittavat piirilevyt. Neljänneksi, kun joustavat ja jäykät piirilevyt on valmistettu, ne liimataan saumattomasti yhteen laminointikoneella piirustuksissa määriteltyjen vaatimusten mukaisesti. Lopuksi useiden yksityiskohtaisten prosessien kautta valmistetaan lopputuote, yhdistetty joustava ja jäykkä piirilevy. Jäykkien ja taipuisien levyjen valmistusprosessissa on tarpeen valita ja käsitellä erityyppisiä materiaaleja. Esimerkiksi joustavissa osissa käytetään tyypillisesti polyimidikalvoa (PI) substraattina, kun taas jäykissä osissa voidaan käyttää FR4:ää tai muita jäykkiä substraatteja. Tämä edellyttää eri materiaalien ominaisuuksien ymmärtämistä ja valitsemista sen varmistamiseksi, että ne ovat yhteensopivia ja toimivat luotettavasti yhdessä valmistusprosessissa ja lopullisessa sovelluksessa. Jäykät ja taipuisat levyt koostuvat tyypillisesti useista materiaalikerroksista, mukaan lukien jäykkien ja joustavien osien laminoituja yhdistelmiä. Valmistusprosessin aikana tarvitaan tarkkoja laminointi- ja liimausvaiheita eri materiaalikerrosten välisen tarttuvuuden ja liitoksen laadun varmistamiseksi. Tämä voi sisältää tarkkuusliimauslaitteiden käytön ja laminointiparametrien hallinnan kunkin kerroksen välisen luotettavuuden ja yhdenmukaisuuden varmistamiseksi. Levyn joustavuus johtuu sen kyvystä taipua ja mukautua haluttuun muotoon. Valmistusprosessin aikana tarvitaan tarkkoja taivutus- ja muotoilutoimenpiteitä sen varmistamiseksi, että levy säilyttää sähköisen suorituskykynsä ja luotettavuutensa taivutuksen jälkeen. Tämä voi sisältää erikoislaitteiden ja muottien käytön sekä tarkkojen säätöparametrien käytön liiallisen rasituksen ja vaurioiden välttämiseksi. Jäykkien ja taipuisien levyjen valmistusprosessin aikana myös johdotus- ja piirisuunnittelu monimutkaistuu. Joustavan osan taivutus- ja taitto-ominaisuuksien vuoksi on otettava huomioon piirien reittejä ja johdotussääntöjä koskevat rajoitukset.Suunnittelijoiden on määritettävä optimaaliset reitit piiriliitännöille ja noudatettava vähimmäistaivutussäteitä varmistaakseen piiriliitäntöjen luotettavuuden ja vakauden. Piirilevyjen valmistusprosessissa vaaditaan tiukkaa laadunvalvontaa ja testausta. Useiden materiaalien ja kerrosten yhdistelmän vuoksi laadunvalvonnan haasteet kasvavat. Valmistajien on varmistettava jokaisen valmistusvaiheen laatu, kuten materiaalinkäsittely, laminoinnin laatu, taivutuksen ja muovauksen tarkkuus sekä piiriliitäntöjen luotettavuus. Tämä voi edellyttää erittäin tarkkojen mittauslaitteiden ja -tekniikoiden, kuten röntgentarkastuksen, infrapunailmaisun ja sähköisen suorituskyvyn testauksen, käyttöä. Jäykillä joustavilla piirilevyillä on tiettyjä rajoituksia joissakin suunnittelun osa-alueissa, mikä voi olla syy siihen, miksi jotkut ihmiset eivät pidä niistä. Esimerkiksi jäykillä joustavilla piirilevyillä on tiettyjä rajoituksia johdotussäännöille, erityisesti piiriliitännöissä ja signaalinsiirrossa. Lisäksi jäykillä joustavilla piirilevyillä on usein rajoituksia vähimmäistaivutussäteelle, mikä tarkoittaa, että käyrärajoitukset on otettava huomioon suunnitteluprosessissa. Nämä rajoitukset voivat aiheuttaa haasteita tietyille sovelluksille ja innovatiivisille malleille, mikä edellyttää suunnittelijoilta huolellista etujen ja haittojen punnitsemista suunnitteluprosessin aikana. Jäykkien joustavien piirilevyjen suunnittelun ja valmistuksen monimutkaisuuden vuoksi niiden korjaaminen ja vaihtaminen voi olla haastavampaa. Jos piirilevyyn tulee toimintahäiriö tai se on vaihdettava, korjaus voi vaatia erikoistuneiden teknikkojen apua. Lisäksi jäykkien ja taipuisten piirilevyjen ainutlaatuisen rakenteen ja räätälöinnin vuoksi korjausajat voivat olla pidemmät ja kustannukset korkeammat.mikä edellyttää suunnittelijoilta huolellista hyvien ja huonojen puolien punnitsemista suunnitteluprosessin aikana. Jäykkien ja taipuisien piirilevyjen suunnittelun ja valmistuksen monimutkaisuuden vuoksi niiden korjaaminen ja vaihtaminen voi olla haastavampaa. Jos piirilevyyn tulee toimintahäiriö tai se on vaihdettava, se voi edellyttää erikoistuneiden teknikkojen osallistumista korjaukseen. Lisäksi jäykkien ja taipuisien piirilevyjen ainutlaatuisen rakenteen ja räätälöinnin vuoksi korjausajat voivat olla pidemmät ja kustannukset korkeammat.mikä edellyttää suunnittelijoilta huolellista hyvien ja huonojen puolien punnitsemista suunnitteluprosessin aikana. Jäykkien ja taipuisien piirilevyjen suunnittelun ja valmistuksen monimutkaisuuden vuoksi niiden korjaaminen ja vaihtaminen voi olla haastavampaa. Jos piirilevyyn tulee toimintahäiriö tai se on vaihdettava, se voi edellyttää erikoistuneiden teknikkojen osallistumista korjaukseen. Lisäksi jäykkien ja taipuisien piirilevyjen ainutlaatuisen rakenteen ja räätälöinnin vuoksi korjausajat voivat olla pidemmät ja kustannukset korkeammat.

Jäykän ja joustavan levyn sovellukset

Jäykillä ja taipuisilla piirilevyillä on laaja valikoima sovelluksia, kuten huippuluokan älypuhelimissa, kuten iPhonessa, huippuluokan Bluetooth-kuulokkeissa (jotka vaativat signaalin siirron etäisyyden päästä), älykkäissä puetuissa laitteissa, roboteissa, droneissa, kaarevissa näytöissä, huippuluokan teollisuuden ohjauslaitteissa, ilmailu- ja avaruussatelliiteissa ja muissa. Älylaitteiden kehittyessä kohti korkeampaa integraatiota, kevyttä suunnittelua ja miniatyrisointia sekä teollisuus 4.0:n tuomien uusien räätälöidyn tuotannon vaatimusten myötä jäykät ja taipuisat piirilevyt tarjoavat sekä jäykkien piirilevyjen vakauden että kolmiulotteisen kokoonpanon, mikä tekee niistä erittäin lupaavia. Vuonna 2019 jäykkien ja taipuisien piirilevyjen maailmanlaajuinen markkinakoko oli noin 1,66 miljardia Yhdysvaltain dollaria, mikä on vain noin 2,8 % piirilevyjen kokonaismarkkinoista. Älypuhelimien, langattomien kuulokkeiden, dronejen, autojen, AR/VR-laitteiden jne. kaltaiset tuotteet kokivat kuitenkin kaikki nopeinta kasvuvauhtia vuonna 2019. Kasvavien sovellusten määrän myötä jäykkä-flex-levy on edelleen yksi lupaavimmista tuotteista, joilla on kasvupotentiaalia vuonna 2020. Jäykkä-flex-levyjen maailmanlaajuisen markkina-arvon arvioidaan nousevan 2,3 miljardiin Yhdysvaltain dollariin vuonna 2022, mikä on noin 3,3 % maailmanlaajuisen piirilevytuotannon arvosta. Mobiililaitesovellukset olivat vuonna 2019 suurin ohjelmisto- ja laitteistointegroitujen levyjen markkina-alue ja niiden osuus oli noin 43 % ohjelmisto- ja laitteistointegroitujen levyjen kokonaismarkkinoista. Sovellukset, kuten kameralinssit, näyttösignaaliliitännät ja älypuhelinten akkumoduulit, ovat lisänneet merkittävästi ohjelmisto- ja laitteistointegroitujen levyjen kysyntää. Erityisesti älypuhelinten kameralinssien käyttö on kasvanut merkittävästi monikameraälypuhelimien trendin ansiosta eri tuotemerkkien keskuudessa. Tämä sekä ohjelmisto- ja laitteistointegroitujen levyjen määrän että keskimääräisen yksikköhinnan kasvu myötävaikuttaa suurempaan osuuteen mobiililaitesovellusten markkinoilla. Matkapuhelinten linssien ohjelmisto- ja laitteistointegroitujen piirilevyjen kehitystä ohjaavat pääasiassa älypuhelinten linssien keveys, ohuus ja tiheysvaatimukset, jotka kaikki edellyttävät ohjelmisto- ja laitteistointegroitujen piirilevyjen käyttöä. Lisäksi otetaan huomioon tekijät, kuten sijoitteluasento, suunta, signaalihäiriöt, lämmönhukka ja spesifikaatiovaatimukset. Lisäksi joissakin objektiiveissa on periskooppimainen rakenne optisen zoomin vaatimusten vuoksi, mikä pahentaa entisestään älypuhelinten linssien tiukkoja tilarajoituksia. Tämän seurauksena on syntynyt erilaisia ulkonäköön liittyviä muototekijöitä, jotka asettavat tiukempia vaatimuksia ohjelmisto- ja laitteistointegroiduille piirilevyille ja laajentavat niiden sovellusaluetta.
