Monikerroksisten piirilevyjen suunnittelun ja valmistuksen hallinta: SprintPCB:n asiantuntijaopas vuodelle 2025

Monikerroksisten piirilevyjen nousu modernissa elektroniikassa

Nykypäivän elektroniikkamaailmassa, jossa kompakteille ja tehokkaille ratkaisuille on kysyntää, monikerroksisista piirilevyistä on tullut välttämättömiä edistyneille piireille. Näitä monimutkaisia ​​piirilevyjä löytyy kaikesta 5G-infrastruktuurista lääketieteellisiin kuvantamisjärjestelmiin, minkä ansiosta insinöörit voivat pakata enemmän toimintoja pienempiin tiloihin. SprintPCB:llä olemme erinomaisia ​​monikerroksisten piirilevyjen valmistuksessa yhdistämällä tarkkuustekniikan vertaansa vailla olevaan luotettavuuteen. Tämä opas syventyy suunnittelun perusteisiin, valmistusprosesseihin ja huipputrendeihin, antaen sinulle mahdollisuuden hyödyntää monikerroksisten piirilevyjen teknologiaa täysimääräisesti.

Monikerroksisten piirilevyjen ymmärtäminen: Perusyksinkertaisuuden tuolla puolen

Monikerroksinen piirilevy yhdistää kolme tai useampia johtavia kuparikerroksia, jotka on erotettu toisistaan ​​eristävällä dielektrisellä materiaalilla ja liitetty lämmön ja paineen alaisena. Nämä kerrokset on yhdistetty toisiinsa pinnoitettujen läpivientireikien (PTH) tai mikroreikien kautta, mikä tekee niistä ihanteellisia monimutkaisille laitteille, kuten:

• Kulutuselektroniikka: Älypuhelimet, joissa on yli 10-kerroksiset piirilevyt 5G-antenneille.
• Teollisuusautomaatio: Moottorinohjaimet, joissa on integroitu lämmönhallinta.
• Ilmailu: Avioniikkajärjestelmät, jotka vaativat EMI-suojausta ja nopeaa signaalin eheyttä.

Miksi monikerroksiset piirilevyt suoriutuvat paremmin kuin yksi-/kaksikerroksiset piirilevyt:

• Tilatehokkuus: 50–70 % pienempi tilantarve verrattuna vastaaviin yksikerroksisiin rakenteisiin.
• Parannettu signaalin laatu: Erilliset maa-/virtalähteet vähentävät kohinaa.
• Parannettu kestävyys: Laminoidut FR-4-ytimet kestävät tärinää ja lämpövaihteluita.

Kuusi teollisuudenalaa, joita monikerroksiset piirilevyt ovat mullistaneet

Televiestintä: 12–20-kerroksiset piirilevyt käyttävät 5G-tukiasemia ja millimetriaaltoreitittimiä.

Lääkinnälliset laitteet: Joustavat monikerroksiset piirilevyt mahdollistavat magneettikuvauslaitteiden ja kannettavien terveysmonitorien käytön.

Autoteollisuus: ADAS-järjestelmät (Advanced Driver Assistance Systems) perustuvat HDI-kortteihin (High-Density Interconnect).

IoT: Erittäin ohuet 6-kerroksiset rakenteet ohjaavat älykkäitä antureita ja puettavaa teknologiaa.

Puolustus: Kestävät piirilevyt tukevat tutkajärjestelmiä ja turvallisia viestintälaitteita.

Energia: Monikerroksiset piirilevyt ovat ratkaisevan tärkeitä aurinkoinverttereille ja akunhallintajärjestelmille (BMS).

Monikerroksisten piirilevyjen tarkkuusvalmistusprosessi SprintPCB:llä

Monikerroksisten piirilevyjemme tuotanto täyttää IPC-6012 luokan 3 standardit, mikä takaa korkeimman laadun:

Kerrosten pinoamissuunnittelu

• Optimoi kerrosjärjestely impedanssin hallintaa varten, kuten signaali-maa-signaali-konfiguraatiot.
• Valitse materiaalit: High-Tg FR-4, Rogers 4350B tai polyimidi taipuisa-jäykkä hybridirakenteille.

Sisäkerroksen kuvantaminen

• Lasersuorakuvantaminen (LDI) saavuttaa 25 μm:n linja-/tilatarkkuuden tarkkoja kuvioita varten.

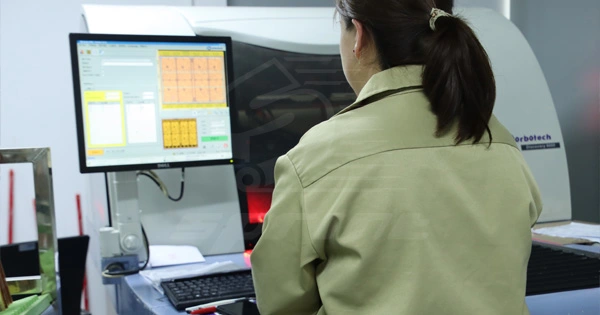

• AOI (Automated Optical Inspection) havaitsee virheet ennen laminointia laadun varmistamiseksi.

Laminointi ja poraus

• Hydrauliset puristimet sitovat kerroksia yhteen 180 °C:ssa ja 350 psi:n paineessa vahvan tartunnan saavuttamiseksi.
• Laserporaus luo mikroläpivientejä (halkaisija 50–100 μm) HDI-levyihin monimutkaisia ​​liitäntöjä varten.

Pinnoitus ja pintakäsittely

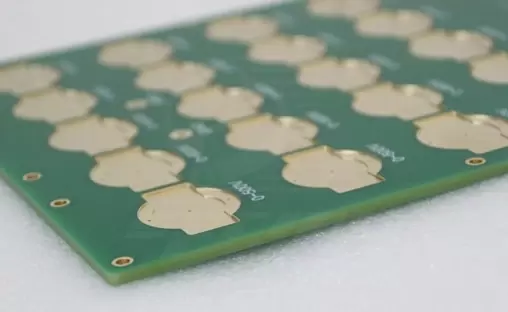

• Elektrolyysitön nikkeli-immersiokulta (ENIG) tarjoaa erinomaisen korroosionkestävyyden.
• Täyttämällä sähköä johtavalla epoksilla estetään ilmataskujen muodostuminen ja varmistetaan luotettavat sähköliitännät.

Lopputestaus

• TDR (Time-Domain Reflectometry) tarkistaa impedanssin suurnopeussignaalin eheyden varmistamiseksi.
• Lämpöshokkitestaus (-55 °C - 125 °C, 500 sykliä) varmistaa kestävyyden äärimmäisissä olosuhteissa.

Viisi olennaista parasta käytäntöä monikerroksisten piirilevyjen suunnitteluun

• Kerrosten pinoamisen suunnittelu alussa: Erota analogiset ja digitaaliset maadoitukset kohinan kytkeytymisen estämiseksi. Käytä symmetristä pinoamista vääristymien välttämiseksi (esim. 4-kerros: Signaali-GND-PWR-Signaali).
• Signaalin eheyden hallinta: Reititä suurnopeusjohtimet (esim. DDR4, PCIe) vierekkäisille kerroksille maadoitussuojauksella. Noudata 3W-sääntöä (johtimien välinen etäisyys = 3x johtimen leveys) ylikuulumishäiriöiden minimoimiseksi.
• Tehokas lämpösuunnittelu: Aseta lämpöläpiviennit tehokomponenttien (esim. QFN-koteloiden) alle lämmön haihduttamiseksi. Käytä sisäkerroksissa kuparivaluja lämmön tehokkaaseen hallintaan.
• DFM-optimointi: Vältä reikiä pad-in-pad-menetelmällä, ellei se ole välttämätöntä, sillä se voi lisätä kustannuksia 15–20 %. Varmista, että rengasmaiset reiät ovat ≥0,15 mm luotettavan porauksen ja pinnoituksen varmistamiseksi.
• Yhteistyö valmistajan kanssa: Jaa Gerber-, IPC-356- ja ODB++-tiedostoja saumatonta monikerroksisten piirilevyjen valmistusta varten. Vahvista pinoamislämpötila (Tg) ja lämpölaajenemiskerroin (CTE) valmistusongelmien estämiseksi.

Monikerroksisten piirilevyjen tuotantokustannusten hallinta: optimointistrategiat

Kerrosmäärä: Kuusikerroksinen piirilevy maksaa tyypillisesti noin 40 % enemmän kuin nelikerroksinen levy lisääntyneen monimutkaisuuden ja materiaalinkulutuksen vuoksi.

Materiaalit: Korkeataajuiset laminaatit, kuten Rogers, lisäävät kustannuksia 30–50 % verrattuna tavallisiin FR-4-materiaaleihin.

Reiät: Laserporatut mikroläpiviennit maksavat 0,02–0,05 dollaria reikää kohden, kun taas mekaaniset porat maksavat vain 0,005 dollaria reikää kohden.

Läpimenoaika: Nopeutetut 5 päivän toimitusajat voivat maksaa 25 % enemmän kuin tavalliset 10 päivän tuotantojaksot.

SprintPCB:n kustannussäästövinkkejä:

• Käytä vakiomallista 1,6 mm:n levypaksuutta, elleivät erityisvaatimukset toisin määrää.
• Valitse HASL-viimeistely (kuumailmajuotteen tasoitus) ei-kriittisiin sovelluksiin kustannusten vähentämiseksi.
• Paneeloi pienet levyt materiaalijätteen minimoimiseksi ja tuotantotehokkuuden maksimoimiseksi.

Monikerroksinen piirilevy vs. HDI: Oikean teknologian valitseminen projektiisi

Tulevaisuudennäkymät: Innovaatiot monikerroksisten piirilevyjen tekniikassa

• Upotetut passiivit: Sisäkerroksiin integroidut vastukset ja kondensaattorit, jotka pienentävät pinta-alaa jopa 30 %.
• 3D-tulostettu elektroniikka: Lisäainevalmistus mahdollistaa 8-kerroksisten piirilevyjen nopean prototyyppien valmistuksen.
• Tekoälyllä toimivat suunnittelutyökalut: Reititä monimutkaiset BGA-liitännät automaattisesti minuuteissa nopeampia suunnittelusyklejä varten.
• Kestävät materiaalit: Halogeenittomat laminaatit ja kierrätettävät kupariytimet edistävät ympäristöystävällistä elektroniikkaa.

Miksi SprintPCB on johtava monikerroksisten piirilevyjen valmistaja

• Edistyneet ominaisuudet: Tuki jopa 32 kerrokselle, 25 μm:n laserporaukselle ja ±10 %:n impedanssin hallinnalle.
• Kattavat sertifikaatit: ISO 9001, AS9100 (ilmailu- ja avaruusteollisuus) ja IATF 16949 (autoteollisuus) varmistavat laadun ja vaatimustenmukaisuuden.
• Globaali tuotantoverkosto: Saumaton siirtyminen prototyypistä massatuotantoon Yhdysvaltojen, EU:n ja Aasian tehtaissa.
• Omistettu tuki: Suunnittelutiimimme tarjoaa asiantuntevaa ohjausta pinoamissuunnitteluun ja DFM-analyysiin.

Johtopäätös

IoT-puettavista laitteista satelliittiviestintään, monikerroksiset piirilevyt edistävät elektroniikan innovaatioita mahdollistamalla pienentämisen ja paremman suorituskyvyn. Tee yhteistyötä SprintPCB:n kanssa ja saat käyttöösi huippuluokan valmistusprosessimme, tiukat testausprotokollamme ja vertaansa vailla olevan teknisen asiantuntemuksemme.

Etsitkö luotettavaa monikerroksisten piirilevyjen toimittajaa? Lataa suunnittelutiedostosi tänään saadaksesi ilmaisen tarjouksen ja 15 % alennusta ensimmäisestä tilauksestasi!
