Miksi RF-piirilevyä tarvitaan langattomassa viestintäjärjestelmässäsi?

Nyky-yhteiskunnassa langattomat viestintäjärjestelmät ovat kaikkialla läsnä. Matkapuhelimista satelliittiviestintään, langattomista lähiverkoista tutkajärjestelmiin, langattomasta viestinnästä on tullut olennainen osa jokapäiväistä elämäämme ja kaupallista toimintaamme. Näissä langattomissa viestintäjärjestelmissä radiotaajuuspiirilevyillä (RF-piirilevyillä) on ratkaiseva rooli. Mitä RF-piirilevy sitten tarkalleen ottaen on? Ja miksi langaton viestintäjärjestelmäsi tarvitsee RF-piirilevyn?

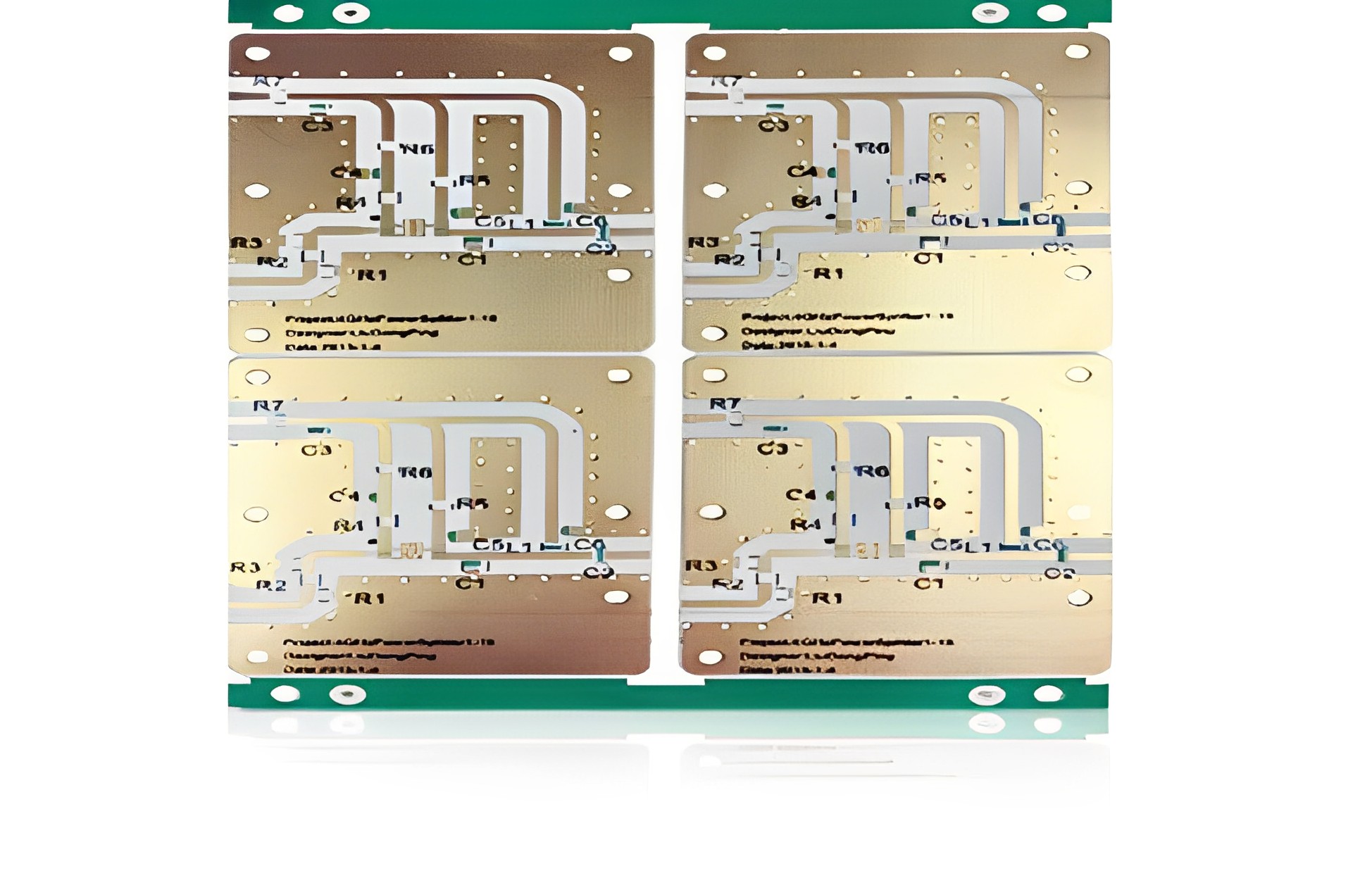

Mikä tarkalleen ottaen on RF-piirilevy ?

Ensin ymmärretään radiotaajuuspiirilevyn (RF-piirilevy) määritelmä. RF-piirilevy on erityisesti suunniteltu ja valmistettu piirilevy, jota käytetään tietoliikennesignaalien lähettämiseen radiotaajuusspektrin sisällä. RF-piirit ovat piirejä, jotka toimivat radiotaajuusspektrin sisällä ja joita käytetään sovelluksissa, kuten langattomassa viestinnässä, tutkissa, langattomissa anturiverkoissa, satelliittiviestinnässä ja muissa. Nämä taajuudet vaihtelevat tyypillisesti kilohertseistä gigahertseihin. RF-piireillä on ratkaiseva rooli sovelluksissa, kuten langattomissa viestintäjärjestelmissä, tutkissa, satelliittiviestinnässä, radiolähetyksissä ja langattomissa anturiverkoissa. Tavallisiin piirilevyihin verrattuna RF-piirilevyt vaativat parempaa signaalin eheyttä, pienempää signaalihäviötä, hyvää impedanssisovitusta ja vähemmän häiriöitä.

RF-piirilevyjen suunnittelu ja valmistus vaativat erityisiä tekniikoita ja materiaaleja korkeataajuisen signaalin siirron vaatimusten täyttämiseksi. Perinteisiin piirilevyihin verrattuna RF-piirilevyiltä vaaditaan parempaa signaalin eheyttä, pienempää signaalihäviötä, parempaa impedanssin sovitusta ja vähemmän häiriöitä. Ensinnäkin radiotaajuuspiirilevyjen materiaalivalinta on ratkaisevan tärkeää. Yleisesti käytettyjä materiaaleja ovat PTFE (polytetrafluorieteeni) ja RF-taajuuslaminaatit. Näillä materiaaleilla on pieni dielektrinen häviö ja erinomaiset korkeataajuusominaisuudet, mikä mahdollistaa korkeataajuussignaalien tehokkaan siirron. Toiseksi, myös RF-piirilevyn piiriasettelu vaatii erityistä huomiota. Suunnittelijoiden on vältettävä signaalilinjojen välisiä ylityksiä ja rinnakkaisreititystä mahdollisimman paljon ylikuulumisen ja keskinäisen kytkennän vähentämiseksi. Hyvin suunniteltu piiriasettelu voi parantaa signaalin siirron tehokkuutta ja vähentää häiriöitä. Lisäksi radiotaajuuspiirilevyn (RF PCB) maatason suunnittelu on myös ratkaisevan tärkeää. Hyvin suunniteltu maataso voi vähentää maadoituslinjojen vastusta ja induktanssia, mikä parantaa signaalien siirtotehokkuutta. Maatason jatkuvuus ja vähäkohinainen maadoitus ovat keskeisiä tekijöitä korkeataajuisen signaalin eheyden varmistamisessa. Impedanssin sovitus on tärkeä näkökohta RF-piirilevyjen suunnittelussa. Signaalilinjojen ja impedanssisäädeltyjen mittojen, kuten viivanleveyden, välistyksen ja kerrospaksuuden, suunnittelu edellyttää tiettyjen impedanssien tarkkaa sovitusta, jotta varmistetaan asianmukainen signaalinsiirto ja minimoidaan heijastushäviöt. Lisäksi radiotaajuuspiirilevyn on otettava huomioon myös välikerrosten kytkentä. Käyttämällä asianmukaista välikerrosten maadoitusta, suojakerrosta ja läpivientisuunnittelua voidaan vähentää välikerrosten kytkentävaikutuksia, mikä parantaa signaalien lähetyslaatua. Lähteet: Lee, T. (2016). High-Frequency PCB Materials. Teoksessa High-Frequency Integrated Circuits (s. 153-174). Springer, Cham. Mithil, A., & Gharpurey, R. (2013). High-Frequency and RF Circuit Design Techniques for RF Transceivers. IEEE Transactions on Circuits and Systems I: Regular Papers, 60(8), 1989-2001. Ciccognani, W., Colantonio, P., & Giannini, F. (2012). RF- ja mikroaaltovahvistimien ja -oskillaattorien suunnittelu. Artech House.

Miksi langaton viestintäjärjestelmäsi tarvitsee RF-piirilevyn?

Miksi langaton viestintäjärjestelmä tarvitsee piirilevyn (PCB) radiotaajuutta (RF) varten? Tässä on useita keskeisiä syitä: Korkeataajuinen signaalinsiirto: Langattomat viestintäjärjestelmät käsittelevät korkeataajuisia signaaleja, ja RF-piirilevyillä on erinomaiset korkeataajuusominaisuudet, jotka mahdollistavat näiden signaalien tehokkaan siirron ja käsittelyn. Niiden suunnittelussa ja valmistuksessa otetaan huomioon signaalin eheys ja lähetystehokkuus, mikä varmistaa korkeataajuisten signaalien luotettavan siirron minimaalisilla häviöillä. Signaalin eheys: Langattomassa viestinnässä signaalin eheys on ratkaisevan tärkeää. RF-piirilevyt varmistavat signaalien vakauden ja tarkkuuden vähentämällä signaalien ylikuulumista ja kytkentää. Toteuttamalla asianmukaisen piiriasettelun, maatasosuunnittelun ja välikerrosten kytkennän ohjauksen RF-piirilevyt voivat minimoida signaalin vääristymän ja häiriöt, mikä mahdollistaa korkealaatuisen signaalinsiirron. Impedanssin sovitus: Impedanssin sovitus on ratkaisevan tärkeää langattomissa viestintäjärjestelmissä. RF-piirilevyt saavuttavat signaalilinjojen ja impedanssin ohjauksen sovituksen linjanleveyksien, välistysten ja kerrospaksuuksien tarkan suunnittelun avulla. Tämä minimoi signaalin heijastukset ja lähetyshäviöt, mikä parantaa järjestelmän suorituskykyä ja tehokkuutta. Häiriönsieto: RF-piirilevy käyttää suojakerroksia ja läpivientirakenteita vaimentaakseen tehokkaasti ulkoisten sähkömagneettisten häiriöiden vaikutusta langattomiin viestintäjärjestelmiin. Tämä häiriönsieto on yksi tärkeimmistä eroista RF-piirilevyjen ja tavallisten piirilevyjen välillä. Korkeat suorituskykyvaatimukset: Langattomilla viestintäjärjestelmillä on erittäin korkeat suorituskykyvaatimukset. RF-piirilevyt voivat tarjota paremman signaalinsiirron, pienemmät häviöt ja paremman impedanssin hallinnan, mikä täyttää langattomien viestintäjärjestelmien korkeat suorituskyky- ja vakausvaatimukset.

RF-piirilevyn sovellusalueet

RF-piirilevyjen (PCB) sovellusalueiden osalta niillä on ratkaiseva rooli erilaisissa langattomissa tietoliikenne- ja RF-järjestelmissä. Alla on yksityiskohtaiset kuvaukset useista RF-piirilevyjen keskeisistä sovellusalueista: Langattomat tietoliikennejärjestelmät: RF-piirilevyt (PCB) ovat keskeisiä komponentteja nykyaikaisissa langattomissa tietoliikennejärjestelmissä. Olipa kyseessä sitten matkapuhelinverkot, langattomat lähiverkot (Wi-Fi), Bluetooth-laitteet tai muut langattomat tietoliikennetekniikat, RF-piirilevyjä käytetään signaalien lähettämiseen, vastaanottamiseen ja käsittelyyn. Ne mahdollistavat korkeat taajuudet, pienen signaalihäviön ja tarkan impedanssin sovituksen, mikä varmistaa signaalin vakauden ja luotettavuuden. Tutka ja radiotaajuusspektri: Radiotaajuuspiirilevyillä (RF-PCB) on tärkeä rooli tutkajärjestelmissä ja radiotaajuusspektrin valvonnassa. Tutkajärjestelmät käyttävät RF-piirilevyjä korkeataajuisten signaalien lähettämiseen ja vastaanottamiseen, mikä mahdollistaa kohteiden havaitsemisen ja seurannan. Lisäksi radiotaajuusspektrin valvonnassa RF-piirilevyjä käytetään laajan valikoiman radiotaajuusspektrisignaalien käsittelyyn ja analysointiin, mikä auttaa radiotaajuusspektrin käytön valvonnassa ja hallinnassa. Radiolähetykset: Radiolähetykset on yksi merkittävimmistä radiotaajuuspiirilevyjen sovelluksista. Lähetysasemat ja muut radiolaitteet käyttävät radiotaajuisia piirilevyjä asemien lähettämien radiosignaalien lähettämiseen ja vahvistamiseen. Nämä piirilevyt voivat tarjota suuren tehon ja vakaan signaalinsiirron, mikä varmistaa lähetyssignaalien kattavuuden ja laadun. Satelliittiviestintä: Satelliittiviestintä on tärkeä tiedonsiirtomenetelmä maanpäällisten viestintälaitteiden ja tekoälylaitteiden välillä. RF-piirilevyjä käytetään laajalti satelliittiviestintäjärjestelmissä korkeataajuisten signaalien lähettämiseen ja vastaanottamiseen. Näiden piirilevyjen on oltava ominaisuuksiltaan korkean signaalin eheyden ja pienen signaalihäviön omaavia, jotta signaalinsiirto ja satelliittiviestintäjärjestelmien vakaa toiminta voidaan varmistaa. Langattomat anturiverkot: Langaton anturiverkko on verkko, joka koostuu useista hajautetuista anturisolmuista, joita käytetään ympäristötietojen keräämiseen ja lähettämiseen. Radiotaajuisilla piirilevyillä on ratkaiseva rooli langattomissa anturiverkoissa, koska ne helpottavat anturisolmujen keräämän tiedon siirtoa ja viestintää pääohjaussolmun kanssa. Näiden piirilevyjen on oltava alhaisen virrankulutuksen ja tehokkaiden langattomien viestintäominaisuuksien omaavia, jotta anturisolmujen akun käyttöikä pitenee ja tiedonsiirto etänä voidaan mahdollistaa. Käyttämällä RF-piirilevyjä näillä sovellusalueilla voimme saavuttaa vakaan korkeataajuisten signaalien siirron, säilyttää signaalin eheyden, minimoida häiriöt ja optimoida järjestelmän suorituskyvyn. Yhteenvetona voidaan todeta,Radiotaajuisilla piirilevyillä on korvaamaton rooli langattomissa viestintäjärjestelmissä. Ne tarjoavat erinomaiset korkeataajuusominaisuudet, varmistavat signaalin eheyden ja lähetystehokkuuden sekä omaavat hyvän impedanssin sovituksen ja häiriöiden sietokyvyn. Insinööreille ja suunnittelijoille, jotka pyrkivät rakentamaan tehokkaita langattomia viestintäjärjestelmiä, radiotaajuiset piirilevyt ovat olennainen työkalu. Asianmukaisen suunnittelun ja valmistuksen avulla ne voivat varmistaa langattomien viestintäjärjestelmien luotettavuuden, vakauden ja suorituskyvyn, tarjoten meille parempia langattoman viestinnän kokemuksia jokapäiväisessä elämässämme ja kaupallisessa toiminnassamme.
