Elektroniikan maailmassa piirilevyillä (PCB) on ratkaiseva rooli elektronisten komponenttien yhteenliittämisen alustana. Vuosien varrella teknologinen kehitys on johtanut erityyppisten piirilevyjen, mukaan lukien metalliytimisten piirilevyjen, kehittämiseen. Tässä artikkelissa perehdymme metalliytimisten piirilevyjen maailmaan ja ymmärrämme niiden määritelmän, tyypit, edut ja sovellukset.
Metalliytimiset piirilevyt, jotka tunnetaan myös nimellä metalliytimiset piirilevyt (MCPCB), ovat erikoistyyppisiä piirilevyjä, joiden rakenteessa on metallinen pohjakerros. Toisin kuin perinteiset piirilevyt, joissa käytetään jäykkiä tai joustavia alustoja, jotka on valmistettu materiaaleista, kuten FR-4 tai polyimid, metalliytimisissä piirilevyissä käytetään ydinmateriaalina metalleja, kuten alumiinia tai kuparia. Metallinen pohjakerros parantaa lämmönjohtavuutta ja parantaa mekaanista lujuutta.Metalliytimisen piirilevyn ja perinteisen FR-4-piirilevyn (lasikuituvahvisteiseen epoksihartsiin perustuvan) erot
Materiaalikoostumus: Metalliydinpiirilevyssä käytetään metallialustaa, tyypillisesti alumiinia tai kuparia, kun taas FR-4-piirilevyssä käytetään lasikuitua ja hartsia. Tämä materiaaliero vaikuttaa suoraan piirilevyn suorituskykyyn ja ominaisuuksiin. Lämmönhallintakyky: Metalliydinpiirilevyllä on erinomainen lämmönjohtavuus metallialustansa ansiosta, mikä mahdollistaa tehokkaan lämmönpoiston. Tämä tarjoaa etua suuritehoisissa ja lämpöherkissä sovelluksissa. Sitä vastoin FR-4-piirilevyllä on heikompi lämmönhallintakyky ja se saattaa vaatia lisälämmönpoistoratkaisuja. Sähköiset ominaisuudet: Metalliydinpiirilevyn metallialustalla on hyvä sähkönjohtavuus, mikä vähentää impedanssia ja kohinaa signaalinsiirrossa. Vertailun vuoksi FR-4-piirilevyllä on alhaisempi johtavuus, mikä voi edellyttää monimutkaisempaa kerrossuunnittelua ja signaalin eheystoimenpiteitä sähköisen suorituskyvyn varmistamiseksi. Mekaaninen lujuus: Metallialustasta johtuvien etujen ansiosta metalliydinpiirilevyllä on tyypillisesti suurempi mekaaninen lujuus ja iskunkestävyys, ja se kestää paremmin tärinää ja iskuja. FR-4-piirilevy on puolestaan hauras ja saattaa vaatia lisämekaanisia suojaustoimenpiteitä tietyissä sovellusympäristöissä. Valmistuksen monimutkaisuus: Metallialustan ainutlaatuisen luonteen vuoksi metalliytimisen piirilevyn valmistusprosessi on monimutkainen ja vaatii erityisiä prosesseja ja laitteita metallin ja muiden kerrosten liittämiseen ja käsittelyyn. FR-4-piirilevy sitä vastoin noudattaa vakiintuneita standardivalmistusprosesseja, mikä johtaa alhaisempaan valmistuksen monimutkaisuuteen.Metalliytimisen piirilevyn tyypit:
Metalliytimiset piirilevyt ovat erityinen painettujen piirilevyjen tyyppi, jotka tarjoavat ainutlaatuista suorituskykyä ja etuja sisällyttämällä niihin metallipohjaisen kerroksen. Tässä on joitakin yleisiä metalliytimisiä piirilevytyyppejä:
Alumiinipohjaiset piirilevyt: Alumiinipohjaiset piirilevyt ovat yleisin ja laajimmin käytetty metalliytiminen piirilevytyyppi. Niissä käytetään alumiinia perusmateriaalina, mikä tarjoaa erinomaisen lämmönjohtavuuden ja mekaanisen lujuuden. Alumiinipohjaiset piirilevyt soveltuvat tyypillisesti yleisiin tehonsyöttösovelluksiin, LED-valaistukseen ja elektronisiin jäähdytyselementteihin.
Kuparipohjaiset piirilevyt: Kuparipohjaiset piirilevyt ovat toinen yleinen metalliydinpiirilevyjen tyyppi. Alumiinipohjaisiin piirilevyihin verrattuna kuparipohjaisilla piirilevyillä on korkeampi lämmön- ja sähkönjohtavuus, mikä tekee niistä sopivampia suuritehoisiin sovelluksiin ja korkeataajuuspiireihin. Kuparipohjaisia piirilevyjä käytetään yleisesti tehovahvistimissa, nopeissa tietoliikennelaitteissa ja radiotaajuuselektroniikkalaitteissa. Rautapohjaiset piirilevyt: Rautapohjaisia piirilevyjä käytetään harvemmin, mutta niillä on silti erityisiä sovelluksia. Rautapohjaisilla piirilevyillä on korkeampi magneettinen permeabiliteetti, mikä tekee niistä sopivia magneettisiin komponentteihin ja magneettisiin antureihin erikoissovelluksissa. Nikkelipohjaiset piirilevyt: Nikkelipohjaiset piirilevyt tarjoavat hyvän korroosionkestävyyden ja korkean lämpötilan stabiilisuuden, mikä tekee niistä suosittuja sovelluksissa, joissa on erityisiä ympäristövaatimuksia. Niitä käytetään yleisesti ilmailu- ja avaruustekniikassa, sotilasalalla ja korkean lämpötilan elektronisissa laitteissa. Seospohjaiset piirilevyt: Seospohjaiset piirilevyt ovat metalliydinpiirilevyjä, jotka yhdistävät eri metalleja. Seoksen koostumusta säätämällä voidaan saavuttaa erityisiä suorituskykyvaatimuksia. Seospohjaisia piirilevyjä käytetään erikoissovelluksissa, kuten suuritehoisissa elektronisissa laitteissa ja elektronisissa komponenteissa erityisissä ympäristöissä. On tärkeää huomata, että erityyppiset metalliytimiset piirilevyt sopivat erilaisiin sovelluksiin ja ympäristöihin. Sopivan tyypin valinta riippuu projektin erityisvaatimuksista, kuten tehontarpeesta, lämmönhallintatarpeista ja sähkömagneettisesta yhteensopivuudesta. Suunnitteluinsinöörit valitsevat tyypillisesti sopivimman metalliytimisen piirilevyn tyypin projektin vaatimusten ja rajoitusten perusteella optimaalisen suorituskyvyn ja luotettavuuden varmistamiseksi.
Yksi metalliytimisistä piirilevyistä on niiden erinomainen lämmönhallintakyky. Metalliydin mahdollistaa tehokomponenttien tuottaman lämmön tehokkaan haihduttamisen, estäen ylikuumenemisen ja parantaen järjestelmän yleistä luotettavuutta. Metalliytimiset piirilevyt sopivat hyvin suuritehoisiin sovelluksiin erinomaisen lämmönjohtavuutensa ansiosta. Ne pystyvät käsittelemään suurempia virtoja ja haihduttamaan lämpöä tehokkaammin, mikä tekee niistä ihanteellisia tehoelektroniikkalaitteisiin, LED-valaistusjärjestelmiin ja autoteollisuuden sovelluksiin. Metalliytimiset piirilevyt tarjoavat kevyen ja kompaktin ratkaisun elektronisiin kokoonpanoihin. Metalliytimien käyttö mahdollistaa piirilevyn paksuuden pienentämisen säilyttäen samalla rakenteellisen eheyden, jolloin suunnittelijat voivat luoda kompaktimpia ja tilaa säästävämpiä tuotteita. Metalliytimisillä piirilevyillä on erinomainen mekaaninen lujuus ja kestävyys, minkä ansiosta ne kestävät vääntymistä ja halkeilua. Tämä varmistaa elektronisten laitteiden luotettavuuden ja pitkäikäisyyden myös ankarissa käyttöolosuhteissa.Metalliytimisen piirilevyn sovellukset:

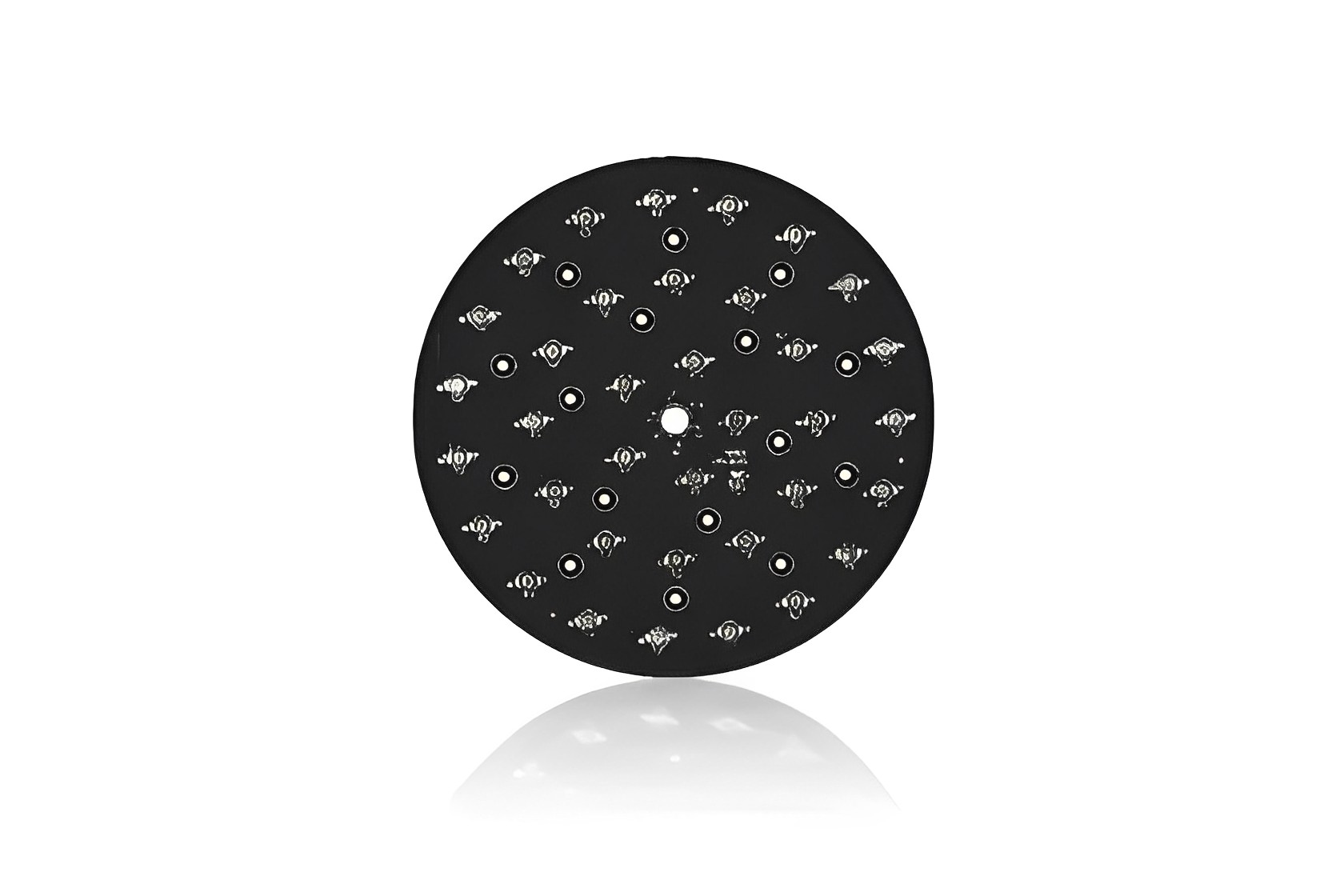

LED-valaistus: Metalliytimisiä piirilevyjä käytetään laajalti LED-valaistusteollisuudessa. LED-valaisimien käytön aikana syntyvän merkittävän lämmön vuoksi metalliytimisten piirilevyjen erinomainen lämmönjohtavuus tekee niistä ihanteellisen valinnan. Metalliytimiset piirilevyt siirtävät tehokkaasti lämpöä LED-siruista jäähdytyselementtiin, mikä tarjoaa tehokkaan lämmönpoiston ja pidentää LED-valaisimien käyttöikää sekä parantaa niiden suorituskykyä ja luotettavuutta. Autoelektroniikka: Autoelektroniikan alalla metalliytimisiä piirilevyjä käytetään laajasti ajoneuvojen valoissa, ajoneuvojen elektronisissa ohjausmoduuleissa ja sähköajoneuvoissa. Autoteollisuuden ankarat olosuhteet, kuten korkeat lämpötilat ja tärinä, vaativat erinomaista lämmönhallintaa ja mekaanista lujuutta, jota metalliytimiset piirilevyt tarjoavat. Tämä varmistaa autojen elektronisten laitteiden vakauden ja luotettavuuden. Viestintälaitteet: Metalliytimisillä piirilevyillä on ratkaiseva rooli viestintälaitteissa. Niitä käytetään tukiasemissa, radiotaajuusmoduuleissa, verkkokytkimissä ja muissa suuritehoisissa ja korkeataajuisissa sovelluksissa. Metalliytimiset piirilevyt haihduttavat tehokkaasti lämpöä, tarjoavat vakaan signaalinsiirron ja tarjoavat paremman suorituskyvyn, mikä täyttää viestintälaitteiden tiheiden ja kompaktien rakenteiden vaatimukset. Aurinkopaneelit: Metalliytimisiä piirilevyjä käytetään aurinkopaneelien valmistuksessa aurinkokennojen tukina ja liitäntöinä. Metalliytimiset piirilevyt tarjoavat elektronisille komponenteille rakenteellista vakautta ja mahdollistavat virran tehokkaan siirron aurinkokennomoduuleista muihin komponentteihin. Lisäksi metalliytimisten piirilevyjen erinomaiset lämmönpoisto-ominaisuudet auttavat pitämään aurinkokennojen käyttölämpötilan ihanteellisella alueella, mikä parantaa energianmuunnostehokkuutta. Muita sovellusalueita: Edellä mainittujen alojen lisäksi metalliytimisiä piirilevyjä käytetään laajasti monilla muillakin aloilla. Niitä käytetään esimerkiksi suuritehoisissa elektronisissa laitteissa, tehomoduuleissa, tietokoneiden kiintolevyissä, lääketieteellisissä laitteissa, ilmailu- ja avaruuselektroniikassa ja muissa. Metalliytimisten piirilevyjen lämmönhallinta- ja luotettavuusominaisuudet tekevät niistä ensisijaisen valinnan kriittisille komponenteille näillä teollisuudenaloilla. Metalliytimiset piirilevyt tarjoavat merkittäviä etuja perinteisiin piirilevyihin verrattuna, erityisesti lämmönhallintaan, kestävyyteen ja kompaktiuteen liittyen. Niiden ainutlaatuinen rakenne, johon kuuluu metallinen pohjakerros, tekee niistä ihanteellisia sovelluksiin, jotka vaativat tehokasta lämmönpoistoa ja suuren tehon käsittelykykyä. Teknologian kehittyessä metalliytimisillä piirilevyillä on todennäköisesti yhä tärkeämpi rooli elektroniikkateollisuudessa, mikä mahdollistaa tehokkaampien, luotettavampien ja kompaktimpien elektronisten laitteiden kehittämisen.
