Piirilevyvalmistaja: Täydellinen opas laatuun, prosessiin ja kumppanien valintaan SprintPCB:ltä

Johdanto

Nykypäivän elektroniikkakeskeisessä maailmassa piirilevyvalmistajan rooli on keskeinen. Älykkäistä kodin laitteista ihmishenkiä pelastaviin lääketieteellisiin laitteisiin jokainen innovaatio perustuu komponenttien tarkkaan ja luotettavaan kokoonpanoon piirilevyille. SprintPCB:n piirilevyjen valmistuspalvelumme yhdistävät huippuluokan automaation, ISO-sertifioidut työnkulut ja kokonaisvaltaisen tuen toimittaakseen piirilevyjä, jotka tukevat teollisuutta maailmanlaajuisesti. Tässä oppaassa tarkastellaan, kuinka valita oikea piirilevykumppani ja optimoida tuotanto.

Mikä on piirilevyjen valmistaja? Enemmän kuin juotoskomponentteja

PCBA-valmistaja on erikoistunut muuttamaan paljaita piirilevyjä toimiviksi elektronisiksi kokoonpanoiksi seuraavilla tavoilla:

• Keskeiset prosessit: SMT (pinta-asennustekniikka), läpireikäkokoonpano, konformaalinen pinnoitus, testaus.
• Osaamisalue: Prototyyppien valmistuksesta (1–100 yksikköä) suurtuotantoon (yli 50 000 yksikköä kuukaudessa).
• Teollisuussovellukset:
  • Kulutuselektroniikka: Puettavat laitteet, älykaiuttimet.
  • Autoteollisuus: ADAS-ohjausmoduulit, sähköautojen akkujen hallinta
  • Teollinen IoT: Anturisolmut, robotiikan ohjaimet.

Miksi asiantuntemuksella on merkitystä:

• Taitava piirilevyvalmistaja varmistaa alle 1 %:n vikaprosentin edistyneen AOI:n (automaattinen optinen tarkastus) avulla.
• Yhteensopiva standardien, kuten IPC-A-610 (luokka 3 ilmailu- ja lääketieteen alan käyttöön), kanssa.

5 syytä tehdä yhteistyötä sertifioidun piirilevyvalmistajan kanssa

• Kokonaisvaltaiset ratkaisut: Piirilevyjen valmistuksesta lopulliseen kokoonpanoon.
• Edistykselliset laitteet: Nopeat SMT-linjat (50 000 CPH) ja 3D SPI (juotospastan tarkastus).
• Toimitusketjun hallinta: Komponenttien hankinta reaaliaikaisella varastonseurannalla.
• Testauksen tarkkuus: Sisäänrakennettu testaus (ICT), toiminnallinen testaus (FCT) ja sisäänajotestaus.
• Määräystenmukaisuus: RoHS, REACH ja ISO 13485 (lääkinnälliset laitteet).

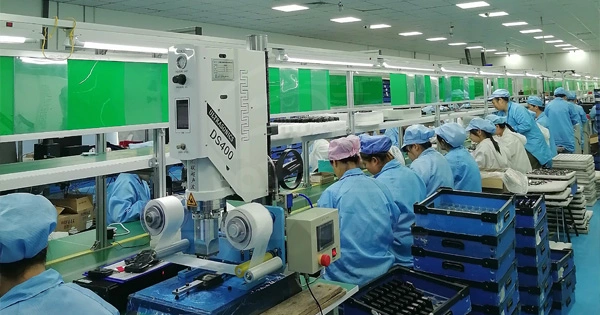

SprintPCB:n piirilevyjen valmistusprosessin sisällä

Vaihe 1: Suunnittelun tarkastus ja DFM-analyysi

• Tarkista osaluettelo (BOM) vanhentuneiden tai väärennettyjen komponenttien varalta.
• Optimoi komponenttien sijoittelu automaattista kokoonpanoa varten.

Vaihe 2: Juotospastan levitys

• 01005 (0,4 mm) -komponenttien sapluunatulostus 25 μm:n tarkkuudella.
• SPI-järjestelmät tarkistavat pastan määrän (±10 %:n toleranssi).

Vaihe 3: Komponenttien sijoittelu

• Nopeat SMT-koneet käyttävät 0402-vastuksia, QFN-paketteja ja BGA-piirejä.
• Konenäköjärjestelmät takaavat ±0,025 mm:n sijoittelutarkkuuden.

Vaihe 4: Reflow-juotos

• 10-vyöhykkeiset typpiatmosfäärillä varustetut reflow-uunit hapettumisen estämiseksi.
• Lyijyttömille (SAC305) tai matalan lämpötilan seoksille räätälöidyt lämpöprofiilit.

Vaihe 5: Läpireiän kokoonpano

• Selektiivinen juottaminen sekalaisille SMT/THT-levyille.
• Herkkien liittimien tai vanhojen komponenttien käsinjuotos.

Vaihe 6: Konformaalinen pinnoite ja testaus

• Akryyli-, silikoni- tai uretaanipinnoitteet kosteuden/kemikaalien kestävyyden parantamiseksi.
• 100 % toiminnallinen testaus simuloiduissa käyttöolosuhteissa.

PCBA-valmistajan valitseminen: 6 kriittistä kriteeriä

• Tekninen kyky:
  • Pystyvätkö ne käsittelemään 0,3 mm:n jakovälillä varustettuja BGA-levyjä tai 20-kerroksisia HDI-levyjä?
• Sertifikaatit:
  • ISO 9001, IATF 16949 (autoteollisuus), AS9100 (ilmailu- ja avaruusteollisuus).
• Käänneaika:
  • Prototyypin toimitusaika: 3–5 päivää vs. kilpailijoilla yli 10 päivää.
• Skaalautuvuus:
  • Saumaton siirtyminen 10 yksiköstä 10 000 yksikköön ilman laadun heikkenemistä.
• Komponenttien hankinta:
  • Yhteistyökumppanuudet valtuutettujen jakelijoiden kanssa (esim. Arrow, Avnet).
• Läpinäkyvyys:
  • Reaaliaikainen tuotannon seuranta ja yksityiskohtaiset testiraportit.

Kustannusajurit piirilevyjen valmistuksessa: Miten SprintPCB optimoi sijoitetun pääoman tuottoprosentin

Toimialakohtaiset PCBA-ratkaisut: Ainutlaatuisten vaatimusten täyttäminen

Lääkinnälliset laitteet:

• Puhdastilan kokoonpano (luokka 8) ja bioyhteensopivat pinnoitteet.
• Jäljitettävyys FDA:n 21 CFR:n osan 11 mukaisesti.

Autoteollisuus:

• AEC-Q200-hyväksytyt komponentit ja 3D-röntgentarkastus.
• IATF 16949 -sertifioidut prosessit.

Ilmailu:

• Laajennettu lämpötila-alue (-55 °C - 150 °C) -kokoonpanot.
• MIL-I-46058C-standardin mukainen pinnoite.

Piirilevyjen valmistuksen tulevaisuus: trendit vuonna 2024

• Tekoälypohjainen viantunnistus: Koneoppiminen vähentää vääriä positiivisia AOI:ssa 40 %.
• Digitaaliset kaksoset: Simuloi kokoonpanoprosesseja virheiden estämiseksi ennen tuotantoa.
• Kestävät käytännöt:
  • Kierrätettävät juotosseokset ja halogeenittomat piirilevyt.
  • Hiilineutraalit tehtaat, jotka käyttävät uusiutuvia energialähteitä.
• Miniatyrisointi:
  • 0201-komponentit ja erittäin hienojakoiset (0,2 mm) BGA-piirit.

Miksi SprintPCB erottuu joukosta piirilevyjen valmistajana

• Nopeus: Prototyypin toimitusaika 48 tuntia ja tekninen tuki saatavilla 24/7.
• Laatu: <500 DPPM (virhettä miljoonassa) kaikissa tilauksissa.
• Globaali ulottuvuus: Varastot Yhdysvalloissa, EU:ssa ja Aasiassa just-in-time-toimituksia varten.
• Mukauttaminen: Tuki jäykille ja taipuisille kokoonpanoille, LED-piirilevyille ja RF-testaukselle.

Johtopäätös

Oikean piirilevyvalmistajan valinta voi tehdä tuotteesi menestyksestä ratkaisevan. SprintPCB:n avulla saat kumppanin, joka on sitoutunut tarkkuuteen, innovaatioon ja läpinäkyvyyteen – olitpa sitten lanseeraamassa startupin ensimmäistä prototyyppiä tai skaalaamassa Fortune 500 -toimitusketjua.

Oletko valmis tehostamaan piirilevytuotantoasi? Pyydä ilmainen tarjous jo tänään ja liity yli 5 000 SprintPCB:hen luottavan brändin joukkoon!
