Miksi valita Kiinan HDI-piirilevy? Tärkeimmät edut tavallisiin piirilevyihin verrattuna

2024-06-18Reportteri: SprintPCB

HDI-piirilevyjen erot ja edut verrattuna tavallisiin piirilevyihin:

Koko ja paino

HDI-piirilevy: Pienempi ja kevyempi. Tiheän johdotuksen ja ohuempien viivojen leveyksien ja välysten ansiosta HDI-piirilevyt voivat olla kompaktimpia. Tämä tekee niistä erityisen sopivia nykyaikaisiin elektronisiin laitteisiin, jotka vaativat pienentämistä ja keveyttä. Tavallinen piirilevy: Tyypillisesti suurempi ja painavampi, sopii yksinkertaisempiin ja pienempitiheyksisiin johdotustarpeisiin. Niitä käytetään yleisesti sovelluksissa, joissa tila ja paino eivät ole yhtä kriittisiä.

Materiaalit ja rakenne

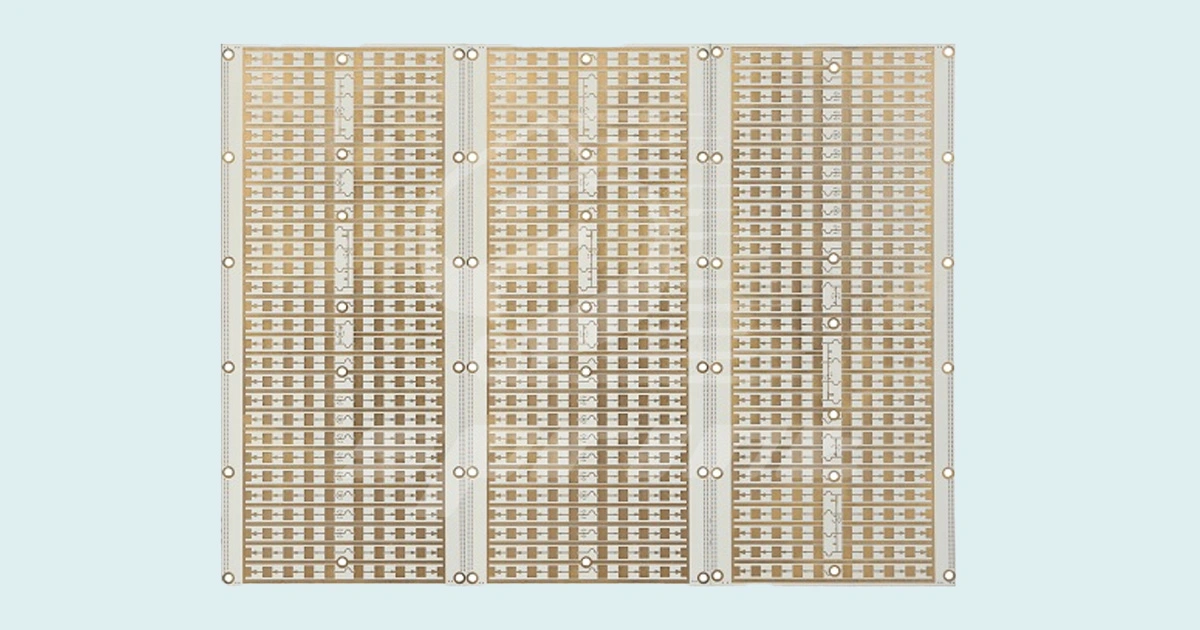

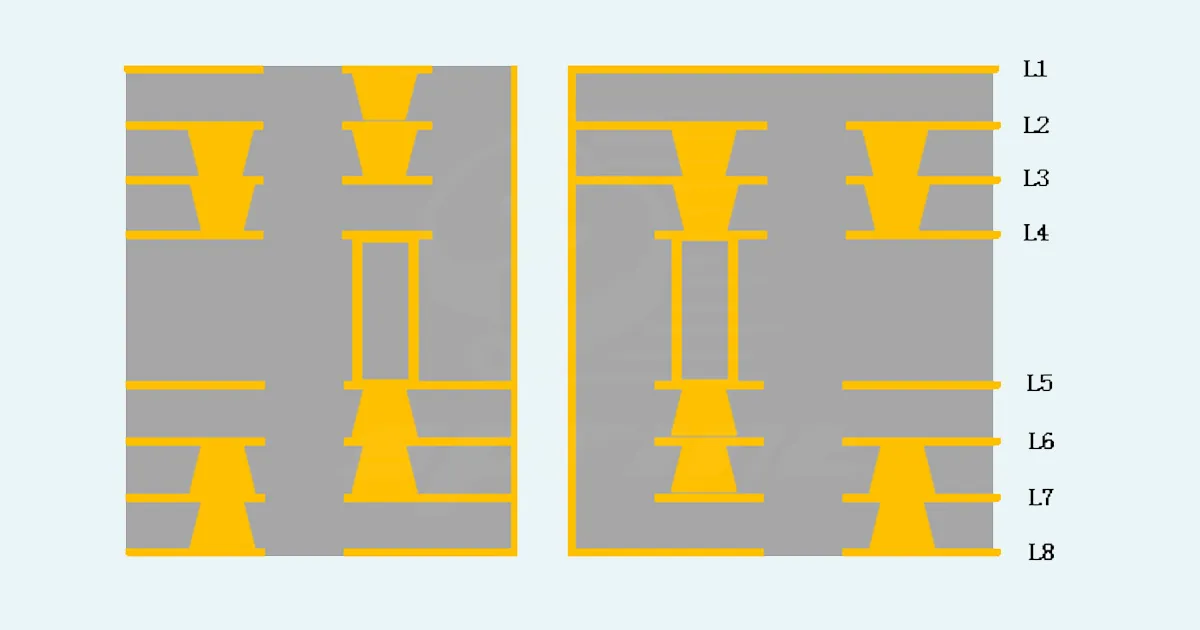

HDI-piirilevy: Yleensä ytimessä käytetään kaksipuolista levyä, joka sitten koostuu useista kerroksista peräkkäisen laminoinnin avulla, joka tunnetaan nimellä "Build-Up Multilayer" (BUM) -tekniikka. Kerrosten väliset sähköiset liitännät saavutetaan käyttämällä lukuisia pieniä sokeita ja haudattuja reikiä. Tämä edistynyt rakenne mahdollistaa monimutkaiset yhteenliitännät, joita tehokkaat laitteet vaativat. Tavallinen piirilevy: Perinteinen monikerrosrakenne yhdistää kerroksia pääasiassa läpireikien kautta, ja siinä voidaan käyttää myös sokeita ja haudattuja reikiä, mutta suunnittelu- ja valmistusprosessi on suhteellisen yksinkertainen. Läpivientien koot ovat suurempia ja johdotustiheys pienempi, mikä tekee niistä sopivia matalan ja keskitiheyden sovelluksiin.Kiinan HDI-piirilevy

Valmistusprosessi

HDI-piirilevy: Käyttää laserporaustekniikkaa pienempien, alle 150 μm:n halkaisijaltaan olevien sokko- ja haudattujen reikien luomiseen. Tämä prosessi vaatii suurta tarkkuutta reikien sijoittelussa sekä tiukkaa kustannusten ja tuotantotehokkuuden hallintaa. Käytetyt edistyneet laitteet ja tekniikat korostavat kiinalaisten HDI-piirilevyvalmistajien asiantuntemusta huippuratkaisujen toimittamisessa. Tavallinen piirilevy: Käyttää pääasiassa mekaanista poraustekniikkaa, jossa on tyypillisesti suurempia reikien halkaisijoita ja kerrosmääriä. Tämä perinteinen menetelmä on vähemmän monimutkainen ja sopii vähemmän vaativiin sovelluksiin.

Johdotustiheys

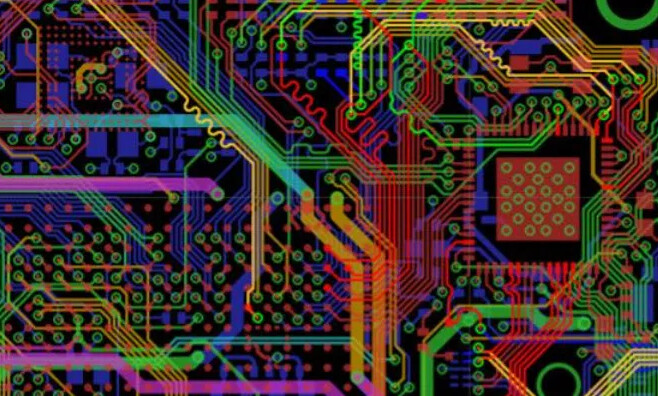

HDI-piirilevy: Suurempi johdotustiheys, viivojen leveydet ja välit eivät yleensä ylitä 76,2 µm, ja juotosalueiden tiheys on yli 50 neliösenttimetriä kohden. Tämä suuri tiheys mahdollistaa useampien liitäntöjen ja komponenttien sijoittamisen pienemmälle alueelle, mikä parantaa elektronisten laitteiden toimivuutta ja suorituskykyä. Tavallinen piirilevy: Pienempi johdotustiheys, leveämmät viivojen leveydet ja välit sekä pienempi juotosalueiden tiheys. Tämä riittää sovelluksiin, joissa suorituskykyvaatimukset ovat vähemmän tiukat.

Dielektrisen kerroksen paksuus

HDI-piirilevy: Ohuemmat dielektriset kerrokset, tyypillisesti alle 80 μm, joilla on suuremmat vaatimukset tasaiselle paksuudelle, erityisesti tiheissä piirilevyissä ja substraateissa, jotka vaativat impedanssin säätöä. Tämä parantaa signaalin eheyttä ja suorituskykyä monimutkaisissa elektronisissa piireissä. Tavallinen piirilevy: Paksummat dielektriset kerrokset, joilla on suhteellisen alhaisemmat vaatimukset tasaisuudelle. Tämä riittää sovelluksiin, joissa signaalin eheys ei ole yhtä kriittinen.

Sähköinen suorituskyky

HDI-piirilevy: Erinomainen sähköinen suorituskyky, joka parantaa signaalin voimakkuutta ja luotettavuutta. HDI-piirilevyt tarjoavat merkittäviä parannuksia radiotaajuushäiriöiden (RFI), sähkömagneettisten häiriöiden (EMI), staattisten purkausten (ESD) ja lämmönjohtavuuden suhteen. Nämä ominaisuudet tekevät niistä ihanteellisia tehokkaisiin ja herkkiin elektroniikkasovelluksiin. Tavallinen piirilevy: Alhaisempi sähköinen suorituskyky, sopii sovelluksiin, joissa signaalinsiirtovaatimukset ovat vähemmän vaativat.

Suunnittelun joustavuus

HDI-piirilevy: Tiheän johdotussuunnittelunsa ansiosta HDI-piirilevyt mahdollistavat monimutkaisempia piirisuunnitteluja rajoitetussa tilassa. Tämä antaa suunnittelijoille suuremman joustavuuden lisätä ominaisuuksia ja toimintoja ilman, että piirilevyn kokoa kasvatetaan. Kiinalaisten HDI-piirilevyvalmistajien edistyneet suunnittelukyvykkyys mahdollistavat innovatiiviset ratkaisut, jotka vastaavat elektroniikkateollisuuden kehittyviin tarpeisiin. Vaikka HDI-piirilevyt tarjoavat selkeitä etuja johdotustiheyden, sähköisen suorituskyvyn ja koon suhteen, niiden valmistusprosessi on monimutkaisempi ja vaatii korkeampia teknisiä valmiuksia. Tekniikat, kuten laserporaus, tarkka kohdistus ja mikroputkien täyttö, edellyttävät edistynyttä teknistä tukea, mikä johtaa myös korkeampiin tuotantokustannuksiin. Sitä vastoin perinteiset monikerroksiset piirilevyt, joiden rakenne on yksinkertaisempi ja valmistusvaatimukset alhaisemmat, sopivat matalan ja keskitiheyden sovelluksiin. Kiinalaisten HDI-piirilevyvalmistajien HDI-piirilevyt tarjoavat suuremman johdotustiheyden, erinomaisen sähköisen suorituskyvyn ja pienemmän koon, mikä tekee niistä ihanteellisia vaativiin sovelluksiin. Niiden monimutkaiset valmistusprosessit ja korkeammat kustannukset on kuitenkin otettava huomioon. Perinteiset monikerroksiset piirilevyt, vaikka ne ovat vähemmän edistyneitä, ovat edelleen varteenotettava vaihtoehto vähemmän vaativiin sovelluksiin.
