Et olisi koskaan uskonut, että HDI-piirilevyn omistaminen voisi olla niin hyödyllistä!

2023-05-23Reportteri: SprintPCB

Nopean teknologisen kehityksen aikakaudella piirilevyillä (PCB) on ratkaiseva rooli. Piirilevyt ovat elintärkeitä komponentteja elektronisissa laitteissa, koska ne tarjoavat luotettavia sähköliitäntöjä ja mekaanista tukea erilaisille elektronisille komponenteille. Teknologian kehittyessä piirilevyjen kysyntä on kasvanut jatkuvasti, mikä on johtanut HDI-piirilevyjen syntymiseen. HDI (High-Density Interconnect) -piirilevyt ovat tärkeänä piirilevyteknologian haarana tuoneet mullistavia muutoksia elektronisten laitteiden suunnitteluun ja valmistukseen. Aiemmin perinteisissä piirilevysuunnitteluissa käytettiin suurempia levyjä ja tavanomaisia reititysmenetelmiä. Elektronisten laitteiden nopean iteraatio- ja miniaturisointitrendien myötä perinteiset piirilevyt eivät kuitenkaan enää vastaa kasvaviin vaatimuksiin. Ihmiset ovat alkaneet pyrkiä pienempiin kokoihin, parempaan suorituskykyyn ja suurempaan luotettavuuteen, mikä on johtanut HDI-piirilevyjen kysyntään.

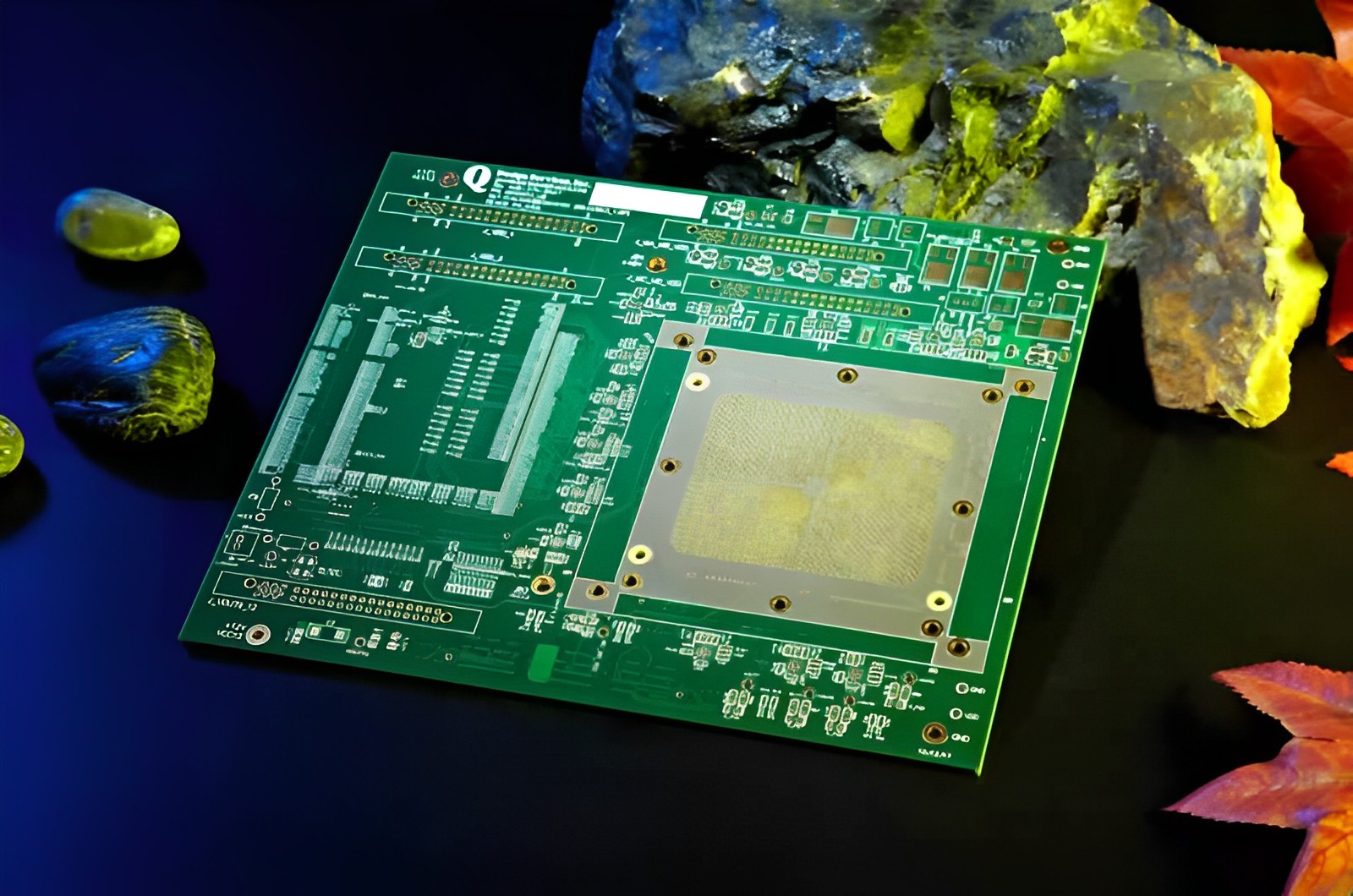

HDIPCB-levy

HDI-piirilevy on edistyksellinen teknologinen ratkaisu, joka parantaa merkittävästi piirilevyjen suorituskykyä, luotettavuutta ja integrointia hyödyntämällä monikerroksisia ohuita levyjä ja hienojakoisia piirejä. Ainutlaatuisten etujensa ansiosta sillä on laaja käyttöalue eri teollisuudenaloilla. Tässä artikkelissa perehdymme siihen, mitä HDI-piirilevy on, ja paljastamme sen merkittävät edut. Artikkelin avulla tutustut HDI-piirilevyyn ja siihen, miksi se on saavuttanut niin suuren suosion. Keskustelemme HDI-piirilevyn eduista perinteisiin piirilevyihin verrattuna ja esittelemme sen laaja-alaisia sovelluksia eri aloilla. Lisäksi tutkimme sen keskeisiä suunnittelunäkökohtia, valmistusprosesseja ja tulevaisuuden trendejä. Paljastetaan nyt yhdessä HDI-piirilevyn mysteerit ja löydetään sen hyödyntämätön potentiaali. HDI:n toistuva mainitseminen herättää varmasti kysymyksiä:

Mikä HDI-piirilevy tarkalleen ottaen on?

HDI, joka on lyhenne sanoista High-Density Interconnect, on edistynyt piirilevytekniikka (PCB), jolle on ominaista korkea piiritiheys, pieni koko ja korkea integrointiteho. HDI-piirilevy hyödyntää mikrokokoisia johtimia, haudattuja reikiä ja sokeita reikiä, joiden avulla levyn komponentit voidaan kytkeä ja järjestää tiiviimmin toisiinsa. Lyhentämällä johtimien pituutta ja virransiirtomatkaa HDI-piirilevy parantaa signaalinsiirtonopeutta ja luotettavuutta. Lisäksi HDI-piirilevy mahdollistaa suuremman nasta- ja piiritiheyden, mikä mahdollistaa useampien toimintojen integroinnin pienempiin tiloihin.

HDI-piirilevytekniikka

HDI-piirilevyn edut

HDI-piirilevyjen kehittyminen edistyksellisenä teknologiana on tuonut lukemattomia etuja tuotteillemme. Ne voivat esimerkiksi parantaa merkittävästi piirilevyn suorituskykyä ja lisätä tuotteen luotettavuutta. Piirilevyn suorituskyvyn osalta HDI-piirilevy hyödyntää hienoja johtimia ja tiheämpää reititystä, mikä lyhentää tehokkaasti signaalinsiirtoreittejä ja vähentää signaalin latenssia ja vääristymiä. Tämä tekee HDI-piirilevystä ihanteellisen valinnan sovelluksiin, jotka vaativat nopeaa tiedonsiirtoa ja korkeataajuisia vaatimuksia. HDI-piirilevy hyödyntää monikerroksista pinoamista ja hienoviivatekniikkaa suuremman piiritiheyden ja kompaktimman asettelun saavuttamiseksi. Perinteisiin piirilevyihin verrattuna HDI-piirilevyihin mahtuu enemmän toimintoja ja liitäntöjä samalla alueella, mikä mahdollistaa tuotteen koon ja painon pienentämisen. Tuotteen luotettavuuden osalta HDI-piirilevy tarjoaa parannetun suorituskyvyn. Se käyttää lyhyempiä signaalinsiirtoreittejä ja tarkkoja reititystekniikoita, mikä vähentää signaalihäiriöitä ja kohinaongelmia piirilevyllä. Se minimoi myös mahdolliset viat levyllä, kuten oikosulut tai avoimet piirit piirijohtimien välillä, mikä parantaa piirilevyn luotettavuutta ja vakautta. HDI-piirilevy käyttää tekniikoita, kuten sokkoja reikiä, haudattuja reikiä ja mikrokokoisia johtimia, signaalien välisten häiriöiden ja ylikuulumisen vähentämiseksi. Tämä rakenne estää tehokkaasti korkeataajuisten signaalien keskinäisen häiriön, varmistaen paremman signaalin eheyden ja häiriöiden kestävyyden, mikä tekee piirilevystä luotettavamman monimutkaisissa sähkömagneettisissa ympäristöissä.

HDI-piirilevyjen sovelluskenttä

HDI-piirilevyä (High-Density Interconnect) käytetään laajalti eri teollisuudenaloilla sen korkean suorituskyvyn ja monipuolisuuden ansiosta. Seuraavaksi esittelen HDI-piirilevyjen erityisiä sovelluksia eri teollisuudenaloilla. Ensinnäkin mobiililaitteiden sovelluksissa HDI-piirilevyt voivat täyttää älypuhelimien ja tablettien kaltaisten laitteiden kompaktin koon ja korkean suorituskyvyn vaatimukset. Ne tukevat monimutkaisten sisäisten piirien tiheää johdotusta matkapuhelimissa, mukaan lukien prosessorit, muisti, kamerat, kosketusnäytöt ja langattomat viestintämoduulit.

HDI-piirilevy-mobiililaitteissa

HDI-piirilevyjen pieni koko ja keveys tekevät niistä ihanteellisen valinnan puettaville laitteille, kuten älykelloille, kuntoseurantalaitteille ja älylaseille. Toiseksi, viestintälaitteiden käyttö. HDI-piirilevyillä on tärkeä rooli viestintälaitteissa, kuten verkkoreitittimissä, kytkimissä ja modeemeissa. Ne voivat tukea nopeaa tiedonsiirtoa, monimutkaista signaalinkäsittelyä ja erilaisia liitäntärajapintoja. Myös langattomat tukiasemat, antennit ja tietoliikennesatelliitit tarvitsevat tehokkaita HDI-piirilevyjä signaalinkäsittelyn ja -siirron tarpeisiin. Kolmanneksi, lääketieteellisten laitteiden käyttö. HDI-piirilevyjä käytetään laajalti lääketieteellisissä valvontalaitteissa ja lääketieteellisissä kuvantamislaitteissa, kuten EKG-laitteissa, verenpainemittareissa ja glukoosimittareissa. Ne tarjoavat tarkan signaalinkäsittelyn ja -siirron, tukien lääketieteellisten tietojen tarkkaa seurantaa ja analysointia. Lääketieteelliset kuvantamislaitteet, kuten röntgenlaitteet, TT-skannerit ja ultraäänilaitteet, tarvitsevat tiheitä piirilevyjä monimutkaisten kuvatietojen ja signaalien käsittelyyn.

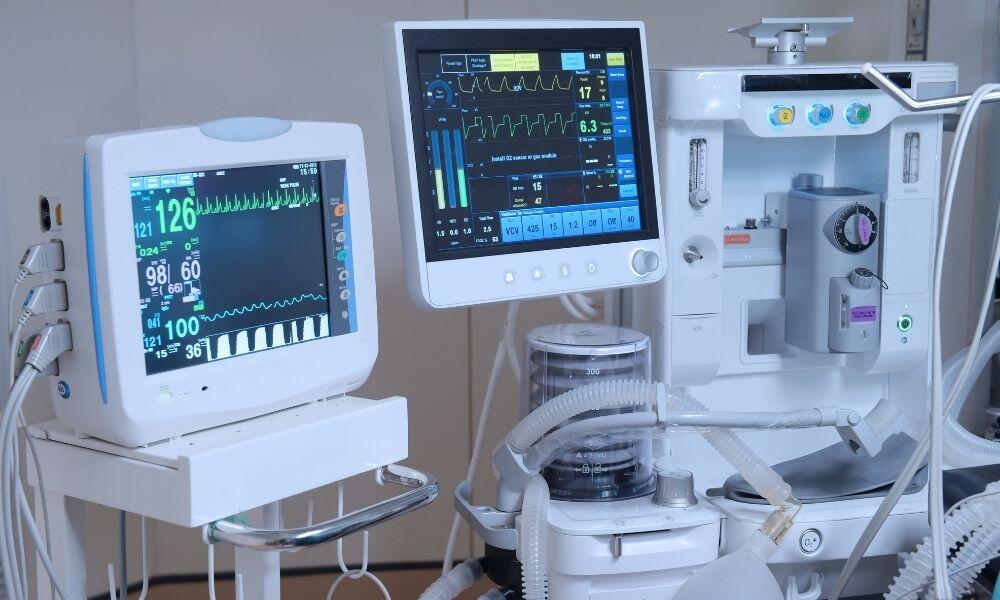

HDI-piirilevy lääkinnällisissä laitteissa

Neljänneksi, HDI-piirilevyillä on keskeinen rooli autojen audio-, video- ja navigointijärjestelmissä. Ne tarjoavat korkealaatuisen äänentoiston, korkearesoluutioisen videonäytön ja tarkan navigoinnin. Toisaalta HDI-piirilevyjä käytetään myös autojen elektronisissa ohjausyksiköissä, kuten moottorinohjausjärjestelmissä, korinohjausmoduuleissa ja turvatyynyjärjestelmissä. Ne voivat tukea monimutkaista signaalinkäsittelyä ja tarkkoja ohjaustoimintoja. Viidenneksi, HDI-piirilevyjä käytetään laajalti teollisuuden ohjausjärjestelmissä, kuten tehdasautomaatiossa, robottien ohjauksessa ja anturiverkoissa. Ne pystyvät käsittelemään monimutkaisia ohjausalgoritmeja ja nopeaa tiedonsiirtoa, mikä tarjoaa tarkkoja ohjaus- ja valvontatoimintoja. HDI-piirilevyjä käytetään myös laajalti sähkönjakelujärjestelmissä, energianvalvontalaitteissa ja elektronisissa laitteissa, jotka vaativat suurta tiheää yhteenliitäntää tehokkaan energianmuunnoksen ja virranhallintaa varten. HDI-piirilevyillä on laaja valikoima sovelluksia. Teknologian jatkuvan kehityksen ja innovaatioiden myötä uskon, että HDI-piirilevyjen soveltaminen useammilla aloilla laajenee ja syvenee edelleen.

HDI-piirilevyjen tulevaisuuden trendit

Tulevaisuudessa HDI-piirilevyteknologia kehittyy jatkuvasti vastaamaan elektronisten tuotteiden ja edistyneiden teknologioiden kasvavan kysynnän haasteisiin. Elektronisten tuotteiden pienentyessä HDI-piirilevyjen mitat ja piiritiheydet pienenevät entisestään. Tämä tarkoittaa kompaktimpia malleja, lisäkerroksia, pienempiä läpivientireikien halkaisijoita ja kapeampia johtimien leveyksiä/välejä. Käyttämällä mikrokokoisia johtimia, sokeita/haudattuja reikiä, sulautettuja teknologioita ja edistyneitä pakkausmenetelmiä HDI-piirilevyt voivat saavuttaa enemmän toimintoja rajoitetussa tilassa. Viestintä- ja tiedonsiirtonopeuksien jatkuvan parantumisen myötä suurnopeus- ja suurtaajuuspiirien kysyntä kasvaa. HDI-piirilevyt mukautuvat tähän trendiin optimoimalla signaalin eheyden, vähentämällä signaalin vaimenemista ja ylikuulumista, jotta saavutetaan suurempi tiedonsiirtonopeus ja vakaampi signaalin laatu. Tämä voi sisältää erikoismateriaalien käytön, sähkömagneettisen suojauksen ja maadoituksen suunnittelun sekä tarkan impedanssin hallinnan muiden tekniikoiden ohella. HDI-piirilevyjä yhdistetään muihin edistyneisiin teknologioihin innovatiivisempia sovelluksia varten. Joitakin suuntia ovat: 3D-pakkaustekniikka: Se yhdistetään 3D-pakkaustekniikkaan paremman integroinnin ja suorituskyvyn saavuttamiseksi. Useiden HDI-piirilevyjen pinoaminen ja yhdistäminen mahdollistaa enemmän toiminnallisuutta ja liitettävyyttä pienemmässä tilassa. Joustava elektroniikkateknologia: Yhdistämällä joustavan elektroniikkateknologian, HDI-piirilevyt valmistetaan joustavalle alustalle, mikä mahdollistaa paremman taivutettavuuden ja mukautuvuuden. Tämä mahdollistaa HDI-piirilevyjen tärkeän roolin esimerkiksi puettavien laitteiden, kaarevien näyttöjen ja taivutettavan elektroniikan aloilla. Optoelektroninen teknologia: Se yhdistetään optoelektronisiin laitteisiin optisten signaalien nopean siirron ja käsittelyn toteuttamiseksi. Tämä johtaa suurempiin nopeuksiin ja kaistanleveyteen sovelluksissa, kuten viestinnässä, datakeskuksissa ja suurteholaskennassa. Älykkyys ja esineiden internet: Se yhdistetään antureihin, langattomaan viestintään ja internet-teknologioihin älykkäiden ja esineiden internetin sovellusten saavuttamiseksi. HDI-piirilevyt edistävät liitettävyyttä ja datavuorovaikutusta esimerkiksi älykodeissa, älykaupungeissa ja teollisuusautomaatiossa. Tekoäly ja koneoppiminen: Yhdistä ne tekoälyyn ja koneoppimisteknologioihin tehokkaamman tiedonkäsittelyn ja päätöksenteon saavuttamiseksi. HDI-piirilevyt edistävät älykkyyden kehitystä esimerkiksi autonomisissa ajoneuvoissa, robotiikassa ja älykkäissä valvontajärjestelmissä. Yhteenvetona voidaan todeta, että HDI-piirilevyjen tulevaisuuden trendi jatkuu kohti pienempiä, tiheämpiä, nopeampia ja monipuolisempia integraatioita. Teknologian jatkuvan kehityksen ja innovaatioiden myötä HDI-piirilevyillä on entistä tärkeämpi rooli eri aloilla ja ne edistävät elektronisten tuotteiden kehitystä.HDI-piirilevy on epäilemättä eräänlainen teknologia, joka hyödyttää ihmistieteen ja -teknologian kehitystä.
