Kuinka mitata juotosmaskin paksuutta?

2023-03-14Reportteri: SprintPCB

Korkealaatuisen juotosmaskin käyttö on ratkaisevan tärkeää piirilevyjen valmistusprosessissa. Jos piirilevyltä puuttuu luotettava juotosmaski, sen kestävyys heikkenee merkittävästi. Tehokkaan juotosmaskin luominen sisältää useita tekijöitä, ja se on kriittinen osa piirilevyn koostumusta.

Mikä on juotosmaski?

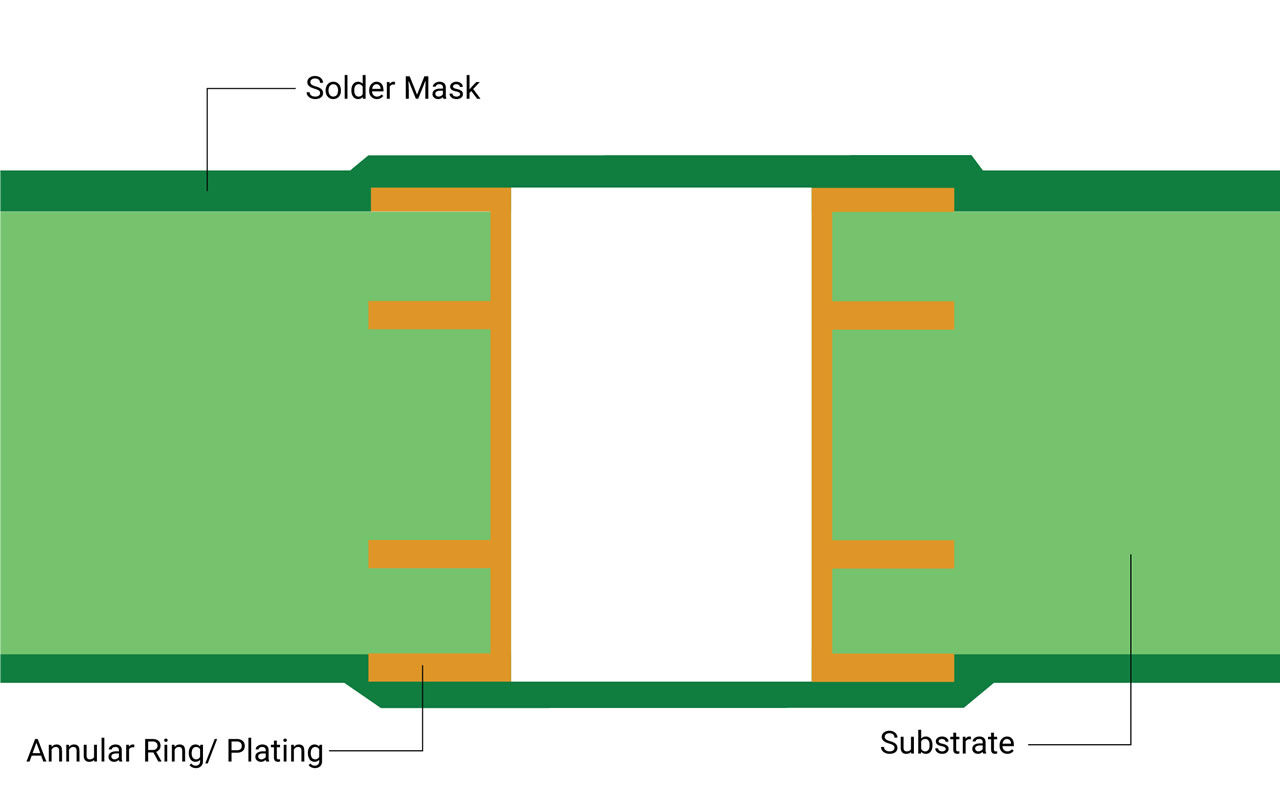

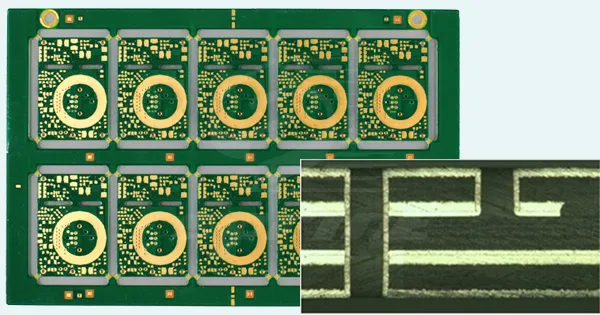

Juotosmaski on nestemäinen, valotettava lakka, jota käytetään suojaamaan piirilevyn kuparia muodostamalla suojakerros. Sitä levitetään piirilevyn molemmille puolille suojaamaan kuparia erilaisilta toimintahäiriöitä aiheuttavilta tekijöiltä, ​​kuten hapettumiselta, ulkoisilta johtavilta vaikutuksilta, juotoksilta, suurjännitepiikeiltä, ​​ympäristötekijöiltä ja muilta. Kuinka mitata juotosmaskin paksuusPainetun piirilevyn valmistusprosessin aikana juotosmaski ruiskutetaan tuotantopaneelille ja sitten siihen kohdistetaan UV-valotus sopivalla juotosmaskikuviolla. Tämän jälkeen maski kehitetään ja kuivataan. Vaikka vihreä on yleinen väri juotosmaskille piirilevyillä, sitä on saatavana myös muissa väreissä, ja kirkas juotosmaski on myös yksi vaihtoehto.

Juotosmaskin merkitys

Juotosmaskilla on useita käyttötarkoituksia piirilevyjen valmistusprosessissa ja yleisessä toiminnassa. Sen lisäksi, että se suojaa kuparijohtimia useilta aiemmin mainituilta tekijöiltä, ​​se estää juotoskohtien välisen sillan muodostumisen kokoonpanon aikana, parantaa visuaalista kontrastia helpottaen tarkastusta ja auttaa komponenttien sijoittelun tarkkuudessa.

Juotosmaskin tyypit

Vaikka vihreä on yleisin piirilevyjen juotosmaskin väri, saatavilla on useita muita värivaihtoehtoja, kuten punainen, sininen, musta, valkoinen ja paljon muuta. Värivalinta voi perustua estetiikkaan, brändäysvaatimuksiin tai tiettyihin sovelluksiin. Lisäksi kirkas juotosmaski on myös yksi vaihtoehto, joka tarjoaa läpinäkyvyyttä sovelluksissa, joissa alla olevien ominaisuuksien näkyvyys on välttämätöntä.

Juotosmaskin levitysmenetelmät

Juotosmaskin levittämiseen piirilevyn pinnalle on olemassa erilaisia ​​menetelmiä. Yleisimmin käytettyjä menetelmiä ovat silkkipaino, nestemäinen valokuituinen juotosmaski (LPI) ja kuivakalvojuotosmaski. Jokaisella menetelmällä on omat etunsa, ja ne valitaan tekijöiden, kuten tuotantomäärän, suunnittelun monimutkaisuuden ja kustannusten, perusteella.

Juotosmaskin testaus ja tarkastus

Juotosmaskin laadun ja luotettavuuden varmistamiseksi käytetään erilaisia ​​testaus- ja tarkastusmenetelmiä. Yksi tällainen menetelmä on juotosmaskin paksuuden mittaus, kuten aiemmin mainittiin. Muita testejä ovat juotosmaskin tarttuvuustestaus, kemikaalien kestävyystestaus, lämpösyklit ja sähköiset testaukset maskin tehokkuuden varmistamiseksi erilaisissa olosuhteissa.

Juotosmaskitekniikan edistysaskeleet

Juotosmaskiteknologia kehittyy jatkuvasti tiheämpien piirilevyjen, pienentämisen ja lisääntyneen toiminnallisuuden kysynnän vauhdittamana. Valmistajat kehittävät edistyneitä juotosmaskimateriaaleja, jotka tarjoavat paremman lämmönkestävyyden, paremman tarttuvuuden erilaisiin alustamateriaaleihin, paremmat sähköeristysominaisuudet ja yhteensopivuuden uudempien kokoonpanotekniikoiden, kuten edistyneiden pakkaustekniikoiden, kanssa.

Ympäristönäkökohdat

Viime vuosina piirilevyjen valmistusteollisuudessa on kiinnitetty yhä enemmän huomiota ympäristöystävällisiin materiaaleihin, jotka ovat RoHS- (Restriction of Hazardous Substances) ja REACH- (Registration, Evaluation, Authorization, and Restriction of Chemicals) -asetusten mukaisia. Tämä vähentää haitallisten aineiden käyttöä ja minimoi ympäristövaikutukset.

Kuinka mitata juotosmaskin paksuutta?

Vaikka juotosmaskin riittävä paksuus on välttämätön piirien suojaamiseksi, on erittäin tärkeää mitata juotosmaskin paksuus sen varmistamiseksi, ettei se ole liian paksu. Johtimen ylä- ja sivureunoille suositellaan yli 7 mikronin paksuutta. Juotosmaskien enimmäispaksuus valmiissa kupariosissa, joiden paksuus on enintään 35 mikrometriä, on 40 mikrometriä, kun taas paksummille kupareille se voi olla jopa 80 mikrometriä. Juotosmaskin tehokkuuden varmistamiseksi on suositeltavaa noudattaa seuraavia ohjeita:
  • Rengasmaisen renkaan vähimmäisvaatimukset täyttyvät, jos juotteenestoaine joutuu kosketuksiin maapintojen kanssa.
  • Vältä jättämästä yksittäisiä tyynyjä näkyviin.
  • Salli juotosvastus vain pinnoitetuissa läpirei'issä, joita ei ole tarkoitettu juotostäytteeksi.
  • Vältä juotosresistiliiman levittämistä mittauspisteisiin tai liittimen sormiin.
Juotosmaskin paksuuden saavuttaminen on herkkä prosessi ja yksi monista haasteista, joita valmistajat kohtaavat korkealaatuisten piirilevyjen valmistuksessa. Sprintpcb:llä meillä on laaja kokemus kaikista hyvin suunnitellun piirilevyjen valmistuksen osa-alueista, ja jaamme mielellämme tietämystämme kanssasi. Jos tarvitset lisätietoja juotosmaskin paksuusvaatimuksista, juotosmaskin paksuuden mittausmenetelmistä tai muista piirilevyjen valmistukseen, jakeluun tai laadunarviointiin liittyvistä kysymyksistä, olemme täällä auttaaksemme sinua. Ota yhteyttä Sprintpcb:hen jo tänään ja keskustele jonkun taitavan piirilevyasiantuntijamme kanssa.
