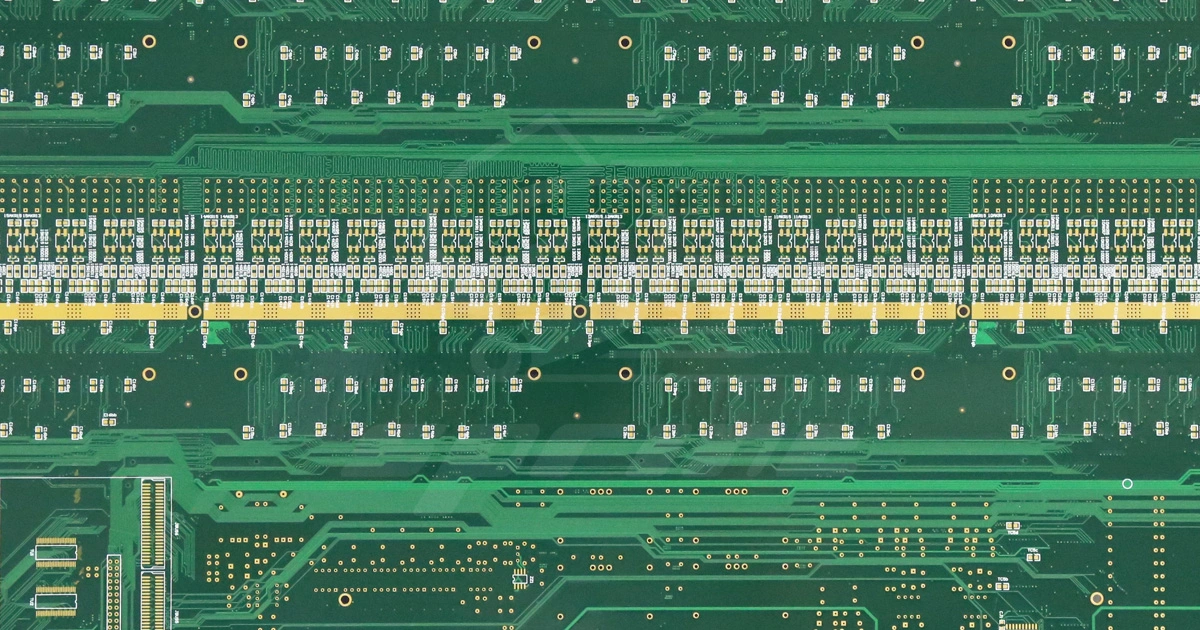

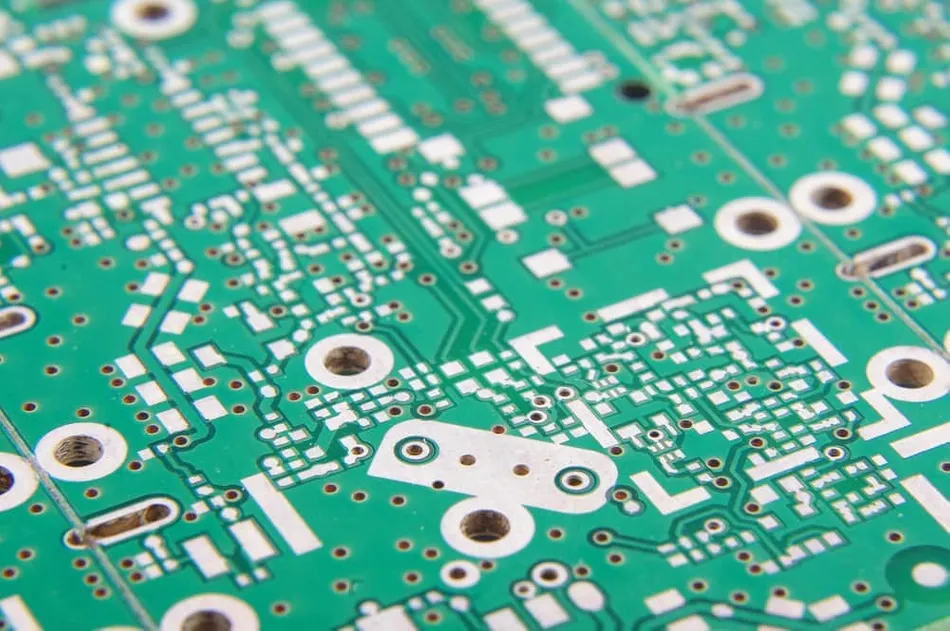

Elektronisten laitteiden nopea kehitys on tullut välttämättömäksi osaksi modernia yhteiskuntaa. Näiden laitteiden ytimessä on huomaamaton mutta ratkaisevan tärkeä piirilevy (PCB). Pintakäsittelyprosesseilla on keskeinen rooli näiden piirilevyjen toiminnallisuuden, suorituskyvyn ja kestävyyden parantamiseksi. Erilaisten pintakäsittelymenetelmien joukossa upotushopeatekniikka on noussut erittäin arvostetuksi vaihtoehdoksi ainutlaatuisten ominaisuuksiensa ja etujensa ansiosta. Upotushopea, kuten nimestä voi päätellä, on prosessi, jossa hopea kerrostetaan piirilevyn pinnan pinnalle. Tässä menetelmässä kupari (Cu) korvataan hopealla (Ag) pinnan pinnalla, jolloin saadaan aikaan hopeointikerros, jonka kerrostuksen paksuus on tyypillisesti 0,15–0,25 mikrometriä. Tämä mikroskooppisen huokoinen rakenne tarjoaa tehokkaan suojan piirilevyn kohdille, parantaa niiden juotettavuutta ja varmistaa sileän pinnan. Verrattuna muihin tekniikoihin upotushopea tarjoaa merkittäviä etuja, kuten prosessin yksinkertaisuuden ja suhteellisen alhaiset kustannukset.
Hopean upottamisen tieteelliset periaatteet
Piirilevyjen pintakäsittelyprosessissa upotushopeatekniikan taustalla olevat tieteelliset periaatteet sisältävät monimutkaisia sähkökemiallisia prosesseja. Tässä menetelmässä käytetään virtaa ja kemiallisia reaktioita hopean kerrostamiseksi liuoksesta piirilevyjen pintojen pinnalle, jolloin syntyy tasainen ja huokoinen hopeointikerros. Sukelletaanpa syvemmälle tähän sähkökemialliseen mysteeriin.Sähkökemiallisen laskeuman perusperiaatteet
Sähkökemiallinen pinnoitus on menetelmä, jossa metallit pelkistetään liuoksesta ja kerrostetaan kappaleen pinnalle kontrolloidun sähkövirran avulla. Piirilevyjen upotushopeaprosessissa juotosalusta toimii anodina (positiivinen elektrodi) ja hopea katodina (negatiivinen elektrodi), ja niiden väliin johdetaan sähkövirta. Tämä johtaa hopeaionien (Ag + ) pelkistymiseen liuoksesta metalliseksi hopeaksi sähkökentän vaikutuksesta. Metallinen hopea tarttuu sitten juotosalustan pintaan muodostaen vähitellen hopeointikerroksen.Sähkökemiallisten reaktioiden vaiheet
Hopean sähkökemiallinen laskeutuminen käsittää useita keskeisiä vaiheita sähkökemiallisessa reaktioprosessissa. Hapettumisreaktio (anodi): Juotosalustan pinnalla kupariatomit vapauttavat elektroneja ja hapettuvat kupari-ioneiksi (Cu2+). Tämä tapahtuu, koska juotosalustan pinnalla oleva kupari hapettuu kupari-ioneiksi, jotka sitten siirtyvät liuokseen. 2Cu → 2Cu 2+ + 4e - Pelkistysreaktio (katodi): Hopeakatodin pinnalla hopea-ionit saavat elektroneja ja pelkistyvät hopea-atomeiksi, jotka sitten tarttuvat juotosalustan pintaan. 2Ag + + 2e - → 2Ag laskeutumisreaktio: Tämä on tärkein vaihe, jossa hopea-atomit tarttuvat juotosalustan pintaan metallisessa muodossa muodostaen vähitellen tasaisen ja huokoisen hopeointikerroksen. Nämä reaktiot toimivat yhdessä johtaen hopeointikerroksen muodostumiseen. Ohjaamalla parametreja, kuten virrantiheyttä, liuoksen koostumusta, lämpötilaa jne., on mahdollista säätää hopeointikerroksen paksuutta, tasaisuutta ja huokoisuutta, jolloin saavutetaan haluttu suorituskyky.Huokoisten rakenteiden arvoitus
Hopean uppoamisprosessissa muodostuva huokoinen rakenne on sähkökemiallisten reaktioiden ja liuosdynamiikan tulos. Sähkövirran vaikutuksesta hopea-atomit kerrostuvat ensin juotosalustan pinnalle paikallisesti tiheästi, jolloin vähitellen muodostuu huokosia. Nämä pienet huokoset lisäävät hopeoinnin pinta-alaa, mikä parantaa tarttuvuutta ja johtavuutta. Samanaikaisesti tällainen huokoinen rakenne voi myös johtaa ongelmiin hopeoinnin hapettumisherkkyyden ja juotettavuuden kanssa, koska happi ja muut kemikaalit pääsevät helpommin tunkeutumaan huokosiin ja reagoimaan hopean kanssa.Piirilevyjen upotushopeaprosessin edut
Piirilevyille upotetun hopean prosessin vetovoima piilee sen lukuisissa eduissa.Yksinkertainen prosessi, tehokas tuotanto
Piirilevyjen upotushopeakäsittelyn yksinkertaisuus on epäilemättä yksi sen suurimmista vahvuuksista. Verrattuna muihin monimutkaisiin pintakäsittelymenetelmiin, kuten kemialliseen kultaukseen (Ni/Au), piirilevyjen upotushopeakäsittely on suoraviivaisempi ja helpompi toteuttaa. Tämä mahdollistaa valmistajien tehokkaamman tuotannon, vähentää tuotantotyönkulun monimutkaisuutta ja parantaa siten tuotannon tehokkuutta. Tämä korkea hyötysuhde on erityisen ratkaisevan tärkeää nykypäivän nopeasti kehittyvillä elektroniikkamarkkinoilla, koska se pystyy vastaamaan jatkuvasti kasvaviin markkinoiden vaatimuksiin.Suojaus ja pitkäikäisyys
Elektronisten laitteiden luotettavuus ja kestävyys ovat suunnittelun ja valmistuksen keskeisiä tavoitteita. Upotushopeointiprosessi, jossa juotosalustojen pinnalle muodostetaan hopeointikerros, tarjoaa piirilevyille kestävän suojakerroksen. Hopeointi estää tehokkaasti ulkoisen kosteuden, oksidien ja muiden haitallisten aineiden kulumisen, mikä pidentää merkittävästi piirilevyn käyttöikää. Tämä tarkoittaa, että elektroniset laitteesi voivat toimia epäsuotuisammissa ympäristöolosuhteissa entistä luotettavammin ja vakaammin.Erinomainen johtavuus
Nykyaikaisessa teknologisessa yhteiskunnassa tehokas signaalinsiirto on ensiarvoisen tärkeää. Hopeointiprosessilla on tässä suhteessa merkittäviä etuja, sillä hopea itsessään on erinomainen sähkönjohdin. Kerrostamalla hopeaa juotospintojen pinnalle piirilevyjen johtavuus paranee, mikä varmistaa signaalien siirtonopeuden ja vakauden. Tämä on erityisen tärkeää nopeissa tiedonsiirto- ja viestintälaitteissa, sillä se parantaa laitteiden suorituskykyä.Täydellinen juotettavuus
Poikkeuksellisen elektronisen laitteen on oltava erittäin suorituskykyinen, ja sen on oltava helposti valmistettava ja huollettava. Jälleen kerran piirilevyjen upotushopeaprosessi erottuu edukseen tässä suhteessa, sillä se tarjoaa erinomaisen juotettavuuden. Juottaminen on elektroniikan valmistuksen kannalta ratkaiseva osa, ja piirilevyjen upotushopeaprosessi tekee juottamisesta helpompaa ja luotettavampaa. Juotoskontaktipinnat ovat vakaampia ja juotosprosessi on tasaisempi, mikä parantaa kokoonpanon ja korjauksen tehokkuutta.Kestävä kustannustehokkuus
Valmistavassa teollisuudessa kustannukset ovat aina kiistaton tekijä. Kemiallinen hopeointiprosessi tarjoaa valmistajille taloudellisesti tehokkaan pintakäsittelyvaihtoehdon suhteellisen alhaisten kustannustensa ansiosta. Verrattuna joihinkin kalliisiin pintakäsittelymenetelmiin, kuten kullan galvanointiin, kemiallinen hopeointiprosessi pystyy säilyttämään erinomaisen suorituskyvyn ja luotettavuuden samalla alentaen kustannuksia.Piirilevyjen upotushopeaprosessin haitat
Vaikka piirilevyihin upottamalla tehtävä hopeaprosessi tarjoaa lukuisia etuja, sen hienovaraisessa vuorovaikutuksessa on myös joitakin haittoja, jotka toimivat sekä varoittavina muistutuksina että sytyttävät intohimon tieteelliseen tutkimukseen.Hapettumisherkkyys ja ulkonäköongelmat
Hopean korkea sähkönjohtavuus ja lämmönjohtavuus ovat tunnettuja etuja, mutta niihin liittyy myös alttius hapettumiselle. Erityisesti korkean ilmankosteuden ja halogenidien tai sulfidien läsnä ollessa hopeointi on altis hapettumiselle, mikä johtaa juotospinnan pinnan asteittaiseen kellastumiseen tai tummumiseen. Tämä ei ainoastaan vaikuta piirilevyn ulkonäköön, vaan se voi myös vaikuttaa signaalin siirtoon ja piirin suorituskykyyn, mikä aiheuttaa riskejä huippuluokan elektroniikkalaitteille.Juotettavuusongelmat
Vaikka piirilevyjen upotushopeaprosessi tarjoaa hyvän juotettavuuden, useiden juotosjaksojen jälkeen juotettavuus voi olla heikko. Tämä voi johtua hopean ja juotteen välisistä vuorovaikutuksista juotosprosessin aikana. Huono juotettavuus voi johtaa juotoksen laadun heikkenemiseen, mikä vaikuttaa elektronisten laitteiden vakauteen ja luotettavuuteen.Giovanni-ilmiö
Kun juotosesistipinnoitteella varustettuja piirilevyjä (PCB) käsitellään upotushopeakäsittelyllä, voi esiintyä ilmiö, joka tunnetaan nimellä "Giovanni-ilmiö", joka voi johtaa virheelliseen säätöön ja oikosulkuun. Useat juotossyklit voivat myös johtaa huonoon juotettavuuteen. Tämä ilmiö viittaa upotushopeakäsittelyn alla olevan kuparin diffuusioon ja reaktioon yläpuolella olevan hopean kanssa korkeissa lämpötiloissa, mikä johtuu juotosesistimateriaalin pääsystä mikroreikiin ja mikrohalkeamiin upotushopeakäsittelyn jälkeen. Tämä reaktio muodostaa kulta-hopea-yhdisteitä, jotka aiheuttavat oikosulkuja piirissä. Siksi pintakäsittelyprosessia valittaessa on punnittava huolellisesti hyvät ja huonot puolet kunkin olosuhteet huomioon ottaen.Ympäristövaikutus
Hopea on rajallinen luonnonvara, ja sen louhinta ja käyttö rasittavat ympäristöä jonkin verran. Lisäksi tietyissä prosesseissa käytetyillä kemikaaleilla voi olla haitallisia vaikutuksia ympäristöön. Siksi hopeointitekniikoita käytettäessä on tärkeää ottaa huomioon ympäristönäkökohdat ja etsiä aktiivisesti kestävän kehityksen ratkaisuja. Upotushopeatekniikalla tärkeänä piirilevyjen pintakäsittelymenetelmänä on sekä lukuisia etuja että joitakin haasteita. Käytännön sovelluksissa on otettava huomioon sen kustannukset, juotettavuus ja vaikutus ulkonäköön. Piirilevyjen upotushopeaprosessin taustalla olevien tieteellisten periaatteiden ymmärtäminen auttaa ymmärtämään paremmin sen vahvuuksia ja heikkouksia, mikä tarjoaa vahvemman tuen elektronisten laitteiden suunnittelulle ja tuotannolle.
