Piirilevyjen pintakäsittelyprosessien tutkiminen: ENIGin mysteerit ja haasteet

2023-08-10Reportteri: SprintPCB

Elektroniikan valmistuksessa piirilevyt (PCB) ovat olennaisia ​​peruskomponentteja, joilla on ratkaiseva rooli elektronisten elementtien liittämisessä ja tukemisessa. Piirilevyjen suorituskyvyn ja luotettavuuden varmistamiseksi pintakäsittelyprosessit ovat kuitenkin ensiarvoisen tärkeitä. Lukuisista pintakäsittelytekniikoista keskitymme tänään kemialliseen nikkeliupotuskultaan (ENIG) ja tutkimme sen mysteerejä, etuja ja haasteita piirilevyjen valmistuksessa.

energia

Upotuskullan galvanointiprosessi

Upotuskultausprosessi, joka tunnetaan myös nimellä upotusnikkeli-kulta tai kemiallinen nikkeli-kulta, on tunnettu ainutlaatuisista ominaisuuksistaan ​​ja laajasta sovellusalueestaan. Tässä prosessissa piirilevyn pintajohtimelle kerrostetaan ensin kemiallisilla menetelmillä sopivan paksuinen nikkelikerros. Tämän jälkeen nikkelikerroksen päälle kerrostetaan tietyn paksuinen (yleensä 0,025–0,075 mikrometriä) kultakerros. Tämä menetelmä ei ainoastaan ​​anna juotospaikan pinnalle erinomaista tasaisuutta, vaan myös muodostaa pinnalle ja sivuille suojakerroksen. Tämä ei ainoastaan ​​auta juottamisessa, vaan mahdollistaa myös erilaisia ​​liimaus- tai lankaliitosmuotoja, mikä tarjoaa enemmän mahdollisuuksia elektronisten komponenttien liittämiseen.

Elektrolyysittömän nikkeli-immersiokullan (ENIG) edut: Tasainen ja monipuolisuus

Elektrolyytitön nikkeliupotuskulta (ENIG) -prosessi erottuu piirilevyjen valmistuksessa erinomaisen tasaisuuden ja monipuolisuuden ansiosta. Juotospinnan tasaisuus on ratkaiseva tekijä elektronisten komponenttien vakaan liitettävyyden ja suorituskyvyn varmistamisessa. Lisäksi tasainen juotospinnan pinta auttaa vähentämään juotosjännitystä ja parantaa elektronisten tuotteiden luotettavuutta. ENIG-prosessissa käytetään tarkkoja kemiallisia menetelmiä nikkeli- ja kultakerrosten tasaiseksi kerrostamiseksi juotospinnan pinnalle, mikä johtaa sileään ja tasaiseen pintaan. Juotospinnan tasaisuus on ratkaisevan tärkeää erityyppisille liitoksille, erityisesti mikroelektronisten laitteiden ja tiheiden integroitujen piirien valmistuksessa. Olipa kyseessä perinteinen juottaminen, monimutkaisempi nystyrautaus tai lankaliitos, ENIG (Electroless Nickel Immersion Gold) -prosessi tarjoaa ihanteellisen perustan näille liitäntämenetelmille. Hitsauksen aikana tasainen pinta varmistaa juotteen tasaisen jakautumisen, mikä johtaa luotettavampiin juotoksiin ja kytkentöihin. Limityshitsauksessa tai metallilangan hitsauksessa juotosmaskin tasaisuus tarjoaa vakaan tukialustan langalle, mikä varmistaa juotosliitosten tarkan sijoittelun ja korkealaatuiset liitännät. Lisäksi upotuskultakerros voi erinomaisena suojapinnoitteena muodostaa juotosalustan pinnalle ja sivuille kestävän esteen, eristäen sen tehokkaasti ulkoiselta hapelta, kosteudelta ja kemikaaleilta. Tämä ei ainoastaan ​​pidennä juotosalustan käyttöikää, vaan myös parantaa komponenttien vakautta ja luotettavuutta. Äärimmäisissä ympäristöissä, kuten korkeassa lämpötilassa, korkeassa kosteudessa tai syövyttävissä kaasuympäristöissä, upotuskultakerroksen suojaava rooli on erityisen merkittävä, sillä se tarjoaa elektronisille komponenteille vahvan vastustuskyvyn. Upotuskultaprosessi ei ainoastaan ​​paranna juotosalustojen tasaisuutta, juotoksen laatua ja liitoksen vakautta, vaan tarjoaa myös suuremman sovellusjoustavuuden piirilevyille. Käytettiinpä sitten perinteisiä juotosmenetelmiä tai edistyneempiä liitäntätekniikoita, upotuskultaprosessi voi tarjota vankan perustan, joka mahdollistaa erinomaisen suorituskyvyn eri aloilla.

Immersion Goldin kohtaamat haasteet

Vaikka upotuskultateknologia tarjoaa lukuisia etuja piirilevyjen valmistuksessa, siihen liittyy myös useita haasteita.

Käsityötaidon monimutkaisuus

Monimutkainen ja monimutkainen valmistusprosessi. Galvanointiprosessin monimutkaisuus johtuu useista sen valmistuksen keskeisistä vaiheista. Ensinnäkin nikkelin pinnoitus vaatii tarkkaa lämpötilan, pitoisuuden ja virran kaltaisten parametrien hallintaa nikkelikerroksen tasaisuuden ja tiiviyden varmistamiseksi. Tämän jälkeen kultakerroksen korvaaminen vaatii tarkkaa ajan ja pitoisuuden hallintaa, jotta vältetään liiallinen tai riittämätön kultakerroksen paksuus. Näiden vaiheiden huolelliset vaatimukset tekevät valmistusprosessista monimutkaisen ja edellyttävät erittäin erikoistuneita laitteita ja teknistä tukea, mikä lisää valmistuksen vaikeutta ja monimutkaisuutta.

Kustannusnäkökohdat

Korkeat valmistuskustannukset. Galvanointiprosessin monimutkaisuus johtaa suoraan valmistuskustannusten nousuun. Jotta jokainen vaihe täyttäisi standardit, valmistajien on investoitava merkittävästi työvoimaa, laitteita ja aikaa. Tarkan ohjauksen vaatimukset edellyttävät myös suurempia investointeja laitteiden huoltoon ja kalibrointiin. Lisäksi galvanointiprosessissa tarvittavat kalliit materiaalit, kuten kulta- ja nikkelisuolat, aiheuttavat myös tiettyjä paineita valmistuskustannuksiin. Siksi, vaikka galvanointiprosessi voi tarjota korkealaatuisen piirilevyjen pintakäsittelyn, sen korkeat valmistuskustannukset rajoittavat sen laajaa soveltamista tietyissä yhteyksissä.

Alaspinnoituksen ja läpäisevän pinnoituksen ongelmat

Valmistusvirheiden mahdolliset riskit. Tietyissä olosuhteissa galvanointiprosessissa voi esiintyä ongelmia alipinnoituksen ja läpäisevän pinnoituksen kanssa, mikä voi johtaa vakaviin virheisiin piirilevyjen valmistuksessa. Alipinnoitus viittaa riittämättömän nikkeli- tai kultakerroksen kerrostumiseen piirilevyn johtimen pinnalle, mikä johtaa elektronisten komponenttien epävakaisiin tai jopa epäonnistuneisiin liitoksiin. Toisaalta läpäisevä pinnoitus sisältää metalli-ionien tunkeutumisen johtamattomille alueille, mikä voi johtaa oikosulkuun tai muihin ongelmiin. Näiden ongelmien esiintyminen voi lisätä epävarmuutta valmistusprosessissa, mikä edellyttää tiukempia laadunvalvonta- ja havaitsemismenetelmiä mahdollisten virheiden estämiseksi.

Nikkelipinnoitteen fosforipitoisuus

Huomioitavaa erityissovelluksissa. Nikkelipinnoitusprosessissa nikkelikerros sisältää 6–9 % fosforia, mikä voi herättää tiettyjä huolenaiheita tietyissä sovelluksissa. Esimerkiksi joissakin korkeataajuuspiireissä fosforin läsnäolo voi mahdollisesti häiritä signaalinsiirtoa. Lisäksi sovelluksissa, joissa on tiukat materiaalikoostumusvaatimukset, fosforin läsnäolo voi rajoittaa nikkelipinnoitusprosessin soveltuvuutta. Siksi pintakäsittelyprosessia valitessaan valmistajien on tasapainotettava fosforipitoisuuden vaikutusta lopputuotteen suorituskykyyn. Vaikka piirilevyjen valmistuksessa on näitä haasteita, upotuskultausprosessin odotetaan vähitellen ratkaisevan ne teknologian jatkuvan kehityksen ja prosessien optimoinnin myötä. Tulevaisuudessa uusien materiaalien, teknologioiden ja valmistusprosessin parannusten myötä upotuskultausprosessin luotettavuus ja sovellettavuus paranevat, mikä tuo elektroniikkateollisuudelle enemmän kehitysmahdollisuuksia.

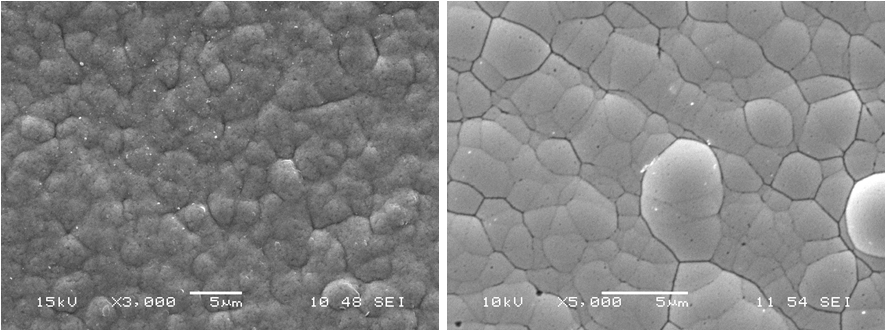

Mustan tyynyn vaikutus: Nikkelin passivointi-ilmiön tulkinta

Mustan tyynyn vaikutus nikkelin passivointi-ilmiön tulkitsemisessa

Elektroniikan piirilevyjen valmistusprosessissa kemiallinen nikkeliprosessi tarjoaa pintakäsittelyn näkökulmasta ihanteellisen alustan juottamiseen ja liitettävyyteen. Kuten monissa muissakin teknologisissa sovelluksissa, kemiallinen nikkelipinnoitusprosessi ei kuitenkaan ole virheetön. Yksi huomionarvoisista huolenaiheista on "mustan pisteen vaikutus", mystinen ilmiö, joka liittyy suoraan prosessin luotettavuuteen ja vakauteen. Mustan pisteen vaikutus viittaa nikkelin passivointiin, jota esiintyy pääasiassa nikkelin ja kullan rajapinnalla. Yksinkertaisesti sanottuna tämä tapahtuu, koska nikkelikerros voi hapettua liikaa tietyissä olosuhteissa muodostaen tiheän nikkelioksidikalvon, joka johtaa mustaan ​​ulkonäköön juotospinnan pinnalla. Tällä voi olla merkittäviä vaikutuksia piirilevyjen valmistukseen ja komponenttien liitoksiin, kuten komponenttien heikentynyt tarttuminen juotospaikkaan, juotosliitoksen laadun heikkeneminen ja jopa mahdolliset komponenttien irtoamisongelmat. Mustan kiekon vaikutuksen mekanismi on epätavallisen monimutkainen, ja siihen liittyy useiden kemiallisten ja fysikaalisten prosessien välisiä vuorovaikutuksia. Tutkijat ovat tutkimuksensa aikana havainneet, että mustan kiekon vaikutukseen vaikuttaa lukuisia tekijöitä, kuten nikkelikerroksen paksuus, metalliliitoksen rajapinnan morfologia sekä nikkelin ja kullan kiderakenteiden erot. Lisäksi prosessiparametrit ja ympäristöolosuhteet voivat myös vaikuttaa mustan kiekon ilmiöön. Mustan juotoksen ilmiön monimutkaisista mekanismeista huolimatta tämä haastava kysymys on herättänyt tutkijoiden keskuudessa vahvaa kiinnostusta, mikä on vauhdittanut heidän jatkuvaa tutkimustyötään piirilevyjen pintakäsittelyn alalla. Perusteellisen tutkimuksen avulla tiedemiehet etsivät ahkerasti vakaita ja luotettavia ratkaisuja mustan juotoksen ilmiön vaikutuksen lieventämiseksi tai poistamiseksi. Viime vuosikymmeninä tutkijat ovat ehdottaneet lukuisia menetelmiä mustan juotoksen ilmiön ratkaisemiseksi, kuten nikkelikerrosten valmistusprosessin optimointia, metallien rajapintojen rakenteen säätämistä ja jopa uusien seosmateriaalien tutkimista. Nämä ponnistelut ovat paitsi parantaneet piirilevyjen valmistuksen luotettavuutta, myös avanneet uusia mahdollisuuksia elektroniikan alan kehitykselle. Piirilevyjen pintakäsittelyn olennaisena osana upotuskultausprosessilla on korvaamaton rooli elektroniikan alalla. Se tarjoaa sileän juotosalustan elektronisten komponenttien liittämiseen ja sillä on ratkaiseva rooli komponenttien suojaamisessa hapettumiselta ja korroosiolta. Monimutkainen prosessi ja haastavat kysymykset edellyttävät kuitenkin myös jatkuvaa tutkimusta ja innovointia elektroniikkateollisuuden luotettavuuden ja vakauden varmistamiseksi. Upotuskultausprosessin syvällisen ymmärtämisen kautta...voimme paremmin ymmärtää piirilevyjen valmistuksen taustalla olevaa tiedettä ja teknologiaa ja antaa vaatimattoman panoksen elektroniikkasektorin kehittämiseen.
