Mikä on Rogers Boardin piirilevy? Miksi se on niin kuuluisa?

2023-05-10Reportteri: SprintPCB

PCB (printed circuit board) on painettu piirilevy, jota kutsutaan painetuksi piirilevyksi. Rogers PCB on yksi elektroniikkateollisuuden tärkeimmistä komponenteista. Lähes kaikki elektroniset laitteet, elektronisista kelloista ja laskimista suuriin tietokoneisiin, tietoliikenneelektroniikkaan ja sotilasasejärjestelmiin, joissa on elektronisia komponentteja, kuten integroituja piirejä, käyttävät piirilevyjä komponenttien välisten sähköisten liitäntöjen tekemiseen. Rogers PCB on yksi niistä. Kerron teille Rogers PCB:stä.

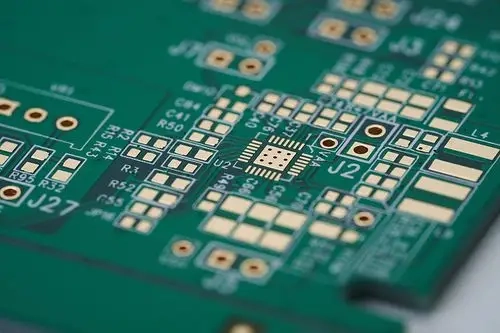

Rogers Boardin piirilevy

Käsittelemme tässä blogissa seuraavia aiheita

Mikä on Rogersin piirilevy?
Rogersin piirilevyn edut
Kuinka monta tuotelinjaa Rogers-piirilevyllä on?
Rogers-piirilevyn paksuus
Käyttötarkoitukset
Mitä eroa on Rogers-piirilevyllä ja FR4-piirilevyllä?

Mikä on Rogers-levyn piirilevy?

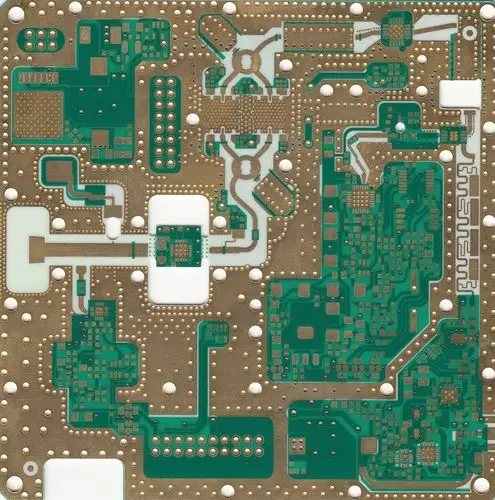

Rogersin piirilevy

Rogers PCB on Rogers Companyn valmistama korkeataajuuslevymalli. Toisin kuin perinteisessä epoksipohjaisessa piirilevyssä, siinä ei ole lasikuitua keskellä, vaan korkeataajuusmateriaalina on keraaminen pohja. Levyssä on epoksiydin, kuparilla ja alumiinilla päällystetty metalli. Pinta on päällystetty alumiinilla. Rogers-piirilevyt on suunniteltu käytettäväksi korkeataajuuspiirilevyissä.

Rogersin piirilevyn edut

Koko ja lämpölaajenemiskerroin

Sen hyvä koko ja edullinen lämpölaajenemiskerroin voivat tehokkaasti hallita lämpötilarasituksen suuruutta ja varmistaa komponenttien suorituskyvyn vakauden. Sitä käytetään laajalti suurtaajuusjakelu- ja piirilevyissä suorittimissa, kytkimissä, liittimissä jne. Tämä auttaa vähentämään muiden suurtaajuuslaitteiden, kuten radioiden, televisioiden ja matkapuhelimien, aiheuttamia häiriöitä.

Dielektrinen vakio

Rogers-piirilevyllä on erinomainen dielektrinen vakio ja lämpötilan stabiilius, ja sen dielektrisen vakion lämpölaajenemiskerroin on hyvin yhdenmukainen kuparifolion kanssa, minkä ansiosta sitä voidaan käyttää PTFE-substraatin parantamiseen. Siksi se sopii erinomaisesti vaativiin ympäristöihin, jotka altistuvat äärimmäisille lämpötiloille ja tärinälle.

Hydroskooppisuus

Minimaalisen hydroskooppisuuden ansiosta sitä voidaan käyttää ihanteellisena valintana korkean kosteuden ympäristösovelluksiin, tarjotakseen asiakkaille parhaita laatumateriaaleja ja niihin liittyviä resursseja sekä hallitakseen perusteellisesti tuotteen laatua.

Kuinka monta tuotelinjaa Rogers-piirilevyllä on?

RO3000: Keraamisella täytteellä varustettuun PTFE-piirimateriaaliin perustuvat materiaalit, kuten RO3003, RO3006, RO3010 ja RO3035. RT6000: Keraamisella täytteellä varustettuun PTFE-piirimateriaaliin perustuvat materiaalit, jotka on suunniteltu elektroniikka- ja mikroaaltopiireihin, jotka vaativat suurta dielektrisyysvakiota, kuten RT6006 ja RT6010. TMM: Keraamisiin, hiilivetyihin ja lämpökovettuviin polymeereihin perustuvat komposiitit, kuten TMM3, TMM4, TMM6, TMM10, TMM10i ja TMM13i.

Rogers-piirilevyn paksuus

Vakiopaksuus

Tämän tyyppinen korkeataajuuspiirilevy sopii erinomaisesti käytettäväksi pienessä raossa johtimen ja johdotuksen välillä. Se tarjoaa hyvän sähköisen suorituskyvyn, erityisesti korkeammilla taajuuksilla. Tämän paksuisen levyn lämpöominaisuudet ovat myös paremmat kuin levyllä, ja sitä käytetään tuotteissa, joilla on korkeat lämmönpoistovaatimukset.

Arkki

Ohuilla levyillä on pienemmät sähköhäviöt kuin standardipaksuisilla piirilevyillä, koska niiden pinta-ala kasvaa ja resistanssi pienenee. Niillä on myös parempi staattisen sähköstaattisen purkauksen (ESD) suojaus kuin standardipaksuisilla piirilevyillä, koska ne tarjoavat suuremman resistanssin staattisen sähkön purkautuessa.

Käyttötarkoitukset

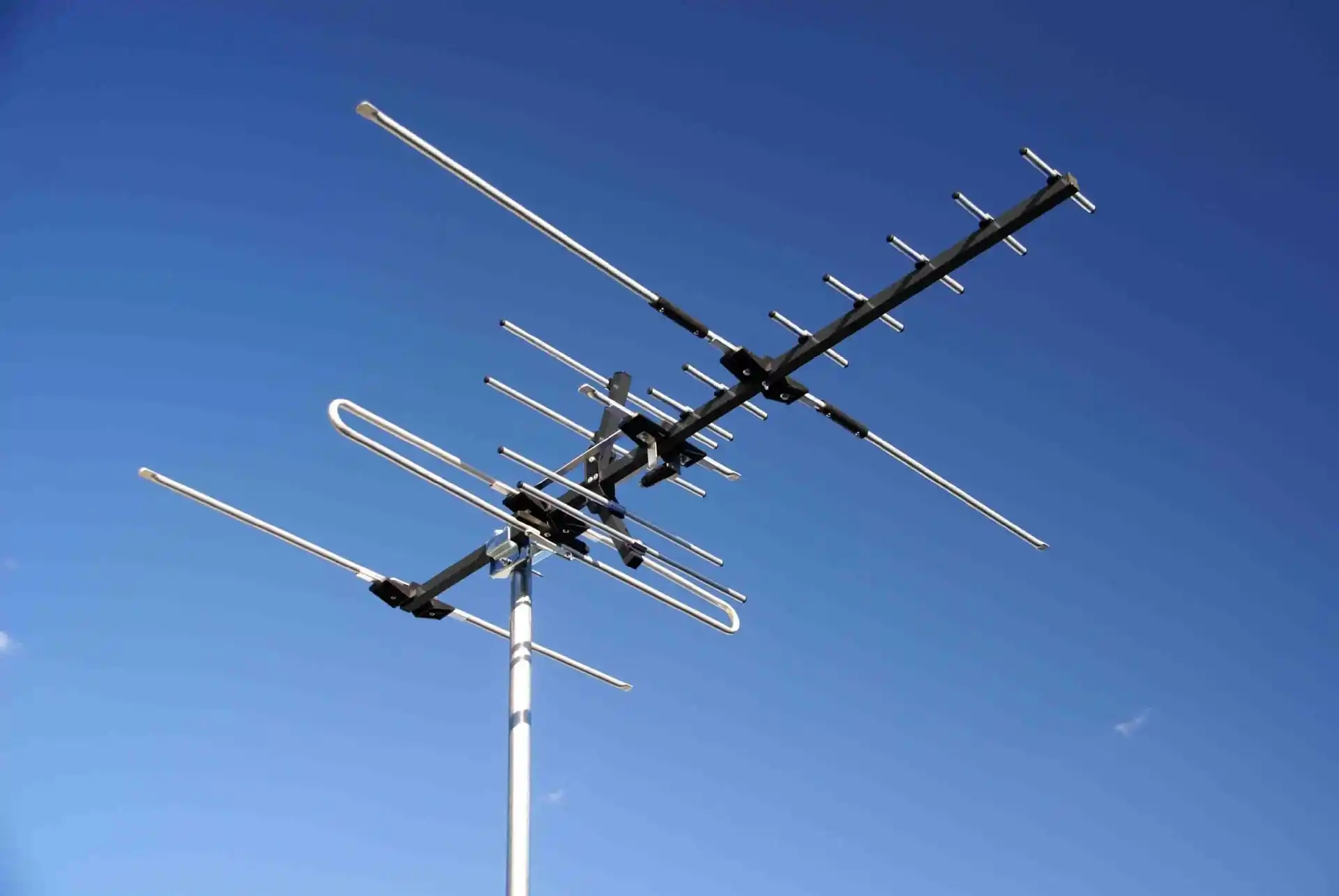

Korkeataajuisena piirilevynä Rogers-piirilevy on yksi eniten käytetyistä ja myydyistä FR-4-luokan materiaaleista. Näiden ominaisuuksien ansiosta se soveltuu monenlaisiin sovelluksiin, kuten antenneihin, langattomiin viestintälaitteisiin, autoelektroniikkaan, kodinkoneisiin, ilmailu- ja sotilastuotteisiin.

Mitä eroa on Rogers-piirilevyllä ja FR4-piirilevyllä

Mitä eroa on Rogers-piirilevyllä ja FR4-piirilevyllä?

Roger-piirilevyjä käytetään pääasiassa suurtaajuus- ja suurnopeussuunnittelussa. Rogersin erinomainen dielektrisyysvakio ja kyky kestää korkeita lämpötiloja tekevät niistä parhaita piirilevyjä RF-tuotteisiin ja mikroaaltolaitteisiin. Niitä on saatavilla useissa eri tyypeissä halutun piirilevyn resistanssin ja korkean dielektrisyysvakion mukaan. Roger-piirilevyillä on alhainen kaasupäästö, mikä on tärkeä ominaisuus ilmailu- ja ilmailuteollisuudelle. Roger-piirilevymateriaaleja käytetään usein autojen törmäyksenestojärjestelmissä, satelliittijärjestelmissä, radiojärjestelmissä ja muilla aloilla. Viestintätekniikan jatkuvan kehityksen myötä sovellukset suurtaajuus-, mikroaalto- ja radiotaajuuskentissä yleistyvät yhä enemmän. Näillä aloilla tehokkaat piirilevyt ovat ratkaisevia komponentteja. Rogers-piirilevy on eräänlainen painettu piirilevy, joka on valmistettu Rogers-materiaalista, jolla on erinomaiset sähköiset, lämpö- ja mekaaniset ominaisuudet, minkä ansiosta sitä käytetään laajalti suurtaajuus-, mikroaalto- ja radiotaajuuspiireissä. Yksi Rogers-piirilevyn eduista on sen pieni häviö. Verrattuna tavallisiin FR-4-materiaaleihin, Rogers-piirilevyllä on pienempi dielektrisyyshäviö ja pienempi signaalinsiirtohäviö, minkä ansiosta sitä käytetään laajalti suurnopeus-digitaalisessa viestinnässä ja satelliittiviestinnässä. Lisäksi Rogers-piirilevyllä on alhainen dielektrinen vakio, korkea luotettavuus ja erinomainen lämmönkestävyys, minkä ansiosta sitä käytetään laajalti esimerkiksi tutka-, antenni- ja nopean digitaalisen viestinnän aloilla. Yhteenvetona voidaan todeta, että Rogers-piirilevy on korkean suorituskyvyn piirilevymateriaali, jolla on erinomaiset sähköiset, lämpö- ja mekaaniset ominaisuudet, minkä ansiosta sitä käytetään laajalti suurtaajuus-, mikroaalto- ja radiotaajuuskentissä. FR4 on palonkestävä materiaali, mikä tarkoittaa, että hartsimateriaalin on kyettävä sammumaan itsestään palamisen jälkeen. Se ei ole materiaalin nimi, vaan materiaalilaatu, joten yleisesti käytetyissä piirilevyissä on hyvin laaja valikoima FR4-luokan materiaaleja. Useimmat ovat kuitenkin komposiittimateriaaleja, jotka on valmistettu taarafunktionaalisista epoksihartseista, joissa on täyteaineita ja lasikuituja. FR4-piirilevy on yleinen painettu piirilevytyyppi, joka on valmistettu lasikuidusta ja epoksihartsista. Sillä on erinomainen mekaaninen lujuus, lämmönkestävyys, korroosionkestävyys ja sähköiset ominaisuudet, minkä ansiosta sitä käytetään laajalti elektroniikkatuotteissa. Yksi FR4-piirilevyn eduista on sen korkea lujuus. Sen lasikuituvahvisteinen materiaali antaa sille erinomaiset mekaaniset ominaisuudet, minkä ansiosta se kestää suuria kuormia ja korkeita lämpötiloja. Lisäksi FR4-piirilevyllä on hyvä kemikaalienkestävyys ja se kestää kemiallisia liuoksia, happoja, emäksiä ja muita syövyttäviä aineita. FR4-piirilevyllä on myös erinomaiset sähköiset ominaisuudet. Sillä on alhainen dielektrisyysvakio ja dielektrinen häviö, mikä voi tarjota hyvän signaalinsiirtotehon. Lisäksi sillä on hyvät eristysominaisuudet, jotka voivat tehokkaasti estää oikosulkuja piirilevyjen välillä. Yhteenvetona voidaan todeta,FR4-piirilevy on erinomainen piirilevymateriaali, jolla on korkea lujuus, lämmönkestävyys, korroosionkestävyys ja erinomaiset sähköiset ominaisuudet, minkä ansiosta sitä käytetään laajalti elektroniikkatuotteissa. FR4-piirilevyt ovat laajalti käytettyjä edullisia piirilevyjä, jotka luokitellaan "parhaaksi suorituskyvyltään" useimmissa ympäristöolosuhteissa. Standardin mukaan FR4 osoittaa komposiitin palonesto-ominaisuudet. FR4-materiaali on kustannustehokkain tyyppi piirilevyjen valmistukseen. Ne ovat kevyitä, kosteudenkestäviä ja niillä on korkea dielektrinen lujuus. FR4-piirilevyt soveltuvat läpireikätekniikkaan komponenttien asennuksessa. Tämän seurauksena niitä käytetään laajalti useimmissa valmistustekniikoissa ja ne tarjoavat korkean saannon.
