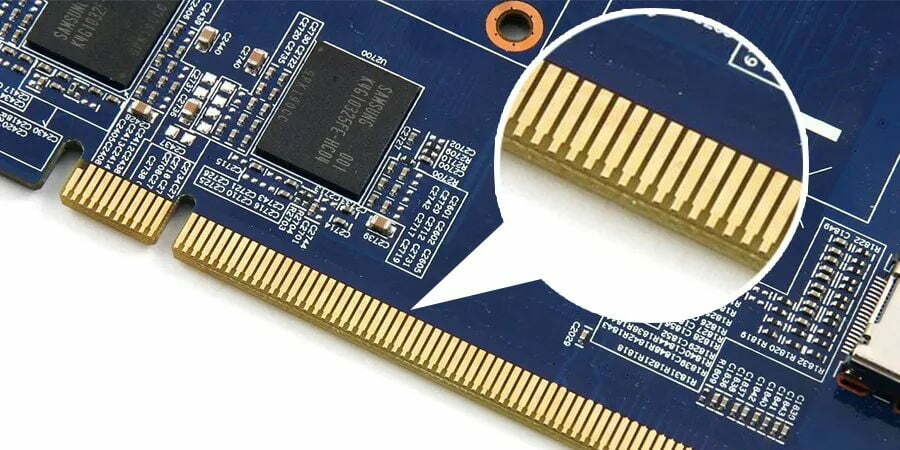

Nykypäivän vahvasti verkottuneessa digitaalisessa ympäristössä tehokas kommunikointi eri elektronisten laitteiden välillä on välttämätöntä saumattoman toiminnan kannalta. Tämän teknologisen kehityksen ytimessä on kriittinen komponentti, joka tunnetaan kultasormina. Näillä kullatuilla liittimillä on keskeinen rooli eri piirilevyjen välisen kommunikaation helpottamisessa, mikä mahdollistaa tietokonejärjestelmien ja muiden järjestelmien monimutkaisen toiminnan. Kultasormet ovat erikoistuneita kullattuja pylväitä, jotka sijaitsevat piirilevyjen (PCB) reunoilla. Nämä liittimet toimivat siltana toissijaisten piirilevyjen ja tietokoneen tai muiden digitaalisten laitteiden emolevyn välillä. Niiden merkitys johtuu kullan ainutlaatuisista ominaisuuksista, kuten sen poikkeuksellisesta johtavuudesta, mikä tekee siitä ihanteellisen materiaalin luotettavan signaalinsiirron varmistamiseksi.
Kaksi päätyyppiä kullatusta piirilevyjen kultasormille
Piirilevyjen kultasormissa käytetään kahta päätyyppiä kultausta:Elektrolyysitön nikkeli-immersiokulta (ENIG):
Tämä kultausmenetelmä on kustannustehokas ja juotettavissa. Sen ohut ja pehmeä koostumus (tyypillisesti 2–5 mikronia paksu) tekee siitä kuitenkin vähemmän sopivan piirilevyjen tiheään toistuvaan asetteluun ja poistamiseen.Galvanoitu kova kulta:
Tämän tyyppinen kultaus tarjoaa kestävyyttä ja lujuutta paksumman kerroksen (tyypillisesti 30 mikronia paksu) ansiosta, mikä tekee siitä ihanteellisen kestämään toistuvan piirilevyn käytön aiheuttamaa kulumista.Kultaisten sormien rooli
Kultaiset sormet mahdollistavat signaalien vaihdon eri piirilevyjen välillä varmistaen, että käyttäjiltä tai automatisoiduilta järjestelmiltä tulevat komennot välittyvät tehokkaasti. Esimerkiksi kun komento käynnistetään mobiililaitteella, signaali kulkee useiden piirilevyjen läpi ennen kuin se saavuttaa aiotun määränpäänsä. Tämä monimutkainen prosessi sisältää huolellisia pinnoitusvaiheita virheettömän signaalinsiirron varmistamiseksi. Tiukat tarkastus- ja testausmenettelyt varmistavat kultaisten sormien oikean kohdistuksen ja toimivuuden jokaisella piirilevyllä. Kultaisten sormien rooli ulottuu kulutuselektroniikan lisäksi myös teollisuuden aloille, kuten valmistukseen. Tehtaiden tietokoneohjatut koneet käyttävät näitä liittimiä monenlaisten prosessien ohjaamiseen, mikä parantaa tehokkuutta ja tarkkuutta. Esimerkiksi automaattisissa kokoonpanolinjoissa tai elintarvikepakkaamoissa kultaisilla sormilla varustetut piirilevyt mahdollistavat komentojen saumattoman suorittamisen tietokoneohjatuilla koneilla.Kultaisia sormia käytetään monin eri tavoin
Yhteenliitäntäpisteet:
Kultaiset liittimet mahdollistavat tiedonsiirron toissijaisten piirilevyjen ja emolevyn välillä PCI-, ISA- tai AGP-korttipaikkojen kaltaisten korttien kautta. Nämä liittimet mahdollistavat signaalien kulun oheislaitteiden, sisäisten korttien ja itse tietokoneen välillä.Erikoisadapterit:
Kultaiset sormet mahdollistavat suorituskykyä parantavien komponenttien, kuten näytönohjainten ja äänikorttien, sisällyttämisen tietokoneisiin. Nämä kultaisten sormien kautta yhdistetyt kortit tarjoavat parannettuja toimintoja ja niitä voidaan päivittää ajan myötä.Ulkoiset liitännät:
Oheislaitteet, kuten kaiuttimet, skannerit ja näytöt, kytketään emolevyyn piirilevyn kultaisten sormien kautta, mikä mahdollistaa ulkoisten laitteiden vuorovaikutuksen tietokoneen kanssa. Kultaisten sormien monipuolisuus ja kestävyys mahdollistavat niiden kestävän usein toistuvaa käyttöä, mikä tekee niistä modernin tietojenkäsittelyn kulmakiven. Niiden strateginen sijoittelu ja standardoidut suunnitteluperiaatteet varmistavat asianmukaisen toiminnan ja yhteensopivuuden. Näiden liittimien kullan käyttö pinnoituksessa perustuu sen erinomaiseen sähkönjohtavuuteen ja korroosionkestävyyteen. Kullan lujuutta ja kulutuskestävyyttä parannetaan seostamalla sitä metalleilla, kuten nikkelillä tai koboltilla.IPC-tuotantostandardit piirilevyjen kultasormille
Association Connecting Electronics Industries (IPC) laati piirilevyjen kultasormien tuotantostandardit varmistaakseen tasaisen laadun ja suorituskyvyn. Näiden standardien, kuten tiettyjen pinnoitteen paksuuksien ja testausprotokollien, noudattaminen takaa luotettavan signaalinsiirron ja kestävät liitännät. Association Connecting Electronics Industries (IPC) laati piirilevyjen kultasormien tuotantostandardit vuonna 2002. Myöhemmin tehtiin tarkennuksia vuonna 2012, kun otettiin käyttöön IPC-4556, ja sitä seurasivat päivitykset vuonna 2015 IPC A-600- ja IPC-6010-standardeilla. Jälkimmäisistä standardeista on tullut laajalti omaksuttuja piirilevyjen tuotannossa. IPC-standardit kattavat seuraavat keskeiset näkökohdat:Kemiallinen koostumus:
Piirilevykontaktien rakenteellisen eheyden parantamiseksi optimaalisen kultauksen tulisi sisältää 5–10 prosenttia kobolttia.Paksuus:
Kultasormien kultapinnoitteen paksuuden on oltava jatkuvasti 2–50 mikrotuuman välillä. Vakiopaksuudet koon mukaan ovat 0,031 tuumaa, 0,062 tuumaa, 0,093 tuumaa ja 0,125 tuumaa. Ohuempia paksuuksia käytetään yleensä prototyyppisovelluksissa, kun taas paksumpi pinnoite sopii usein liitosreunoihin.Silmämääräinen tarkastus:
Kultasormet tarkastetaan silmämääräisesti suurennuslasilla. Reunojen tulee olla sileät ja virheettömät, ilman liiallista pinnoitusta tai nikkeliä.Teipin tarttumistesti:
IPC suosittelee teippitestiä kullan pinnoituksen ja kontaktien välisen tarttuvuuden arvioimiseksi. Tämä tarkoittaa teipin kiinnittämistä kontaktien reunoihin, teipin poistamista ja pinnoitusjäämien varalta tehtävää tarkastusta. Kullan esiintyminen teipissä osoittaa riittämätöntä tarttumista kullan ja kontaktien välillä. Lukuisat lisästandardit säätelevät koko piirilevyjen kultausprosessia, mikä edellyttää perusteellista tarkastelua perusteellisen ymmärryksen saavuttamiseksi. Teknologian kehittyessä uusia testausstandardeja otetaan säännöllisesti käyttöön prosessin parantamiseksi. On järkevää kuulla säännöllisesti IPC:tä näiden standardien päivitysten ja tarkennusten varalta. Pohjimmiltaan kultaussormet ovat olennainen osa modernia teknologiaa helpottamalla saumatonta kommunikaatiota eri piirilevyjen välillä. Niiden vaikutus ulottuu henkilökohtaisista tietokoneista teollisuusautomaatioon ja mahdollistaa digitaalisen maailmamme hienostuneet prosessit.
