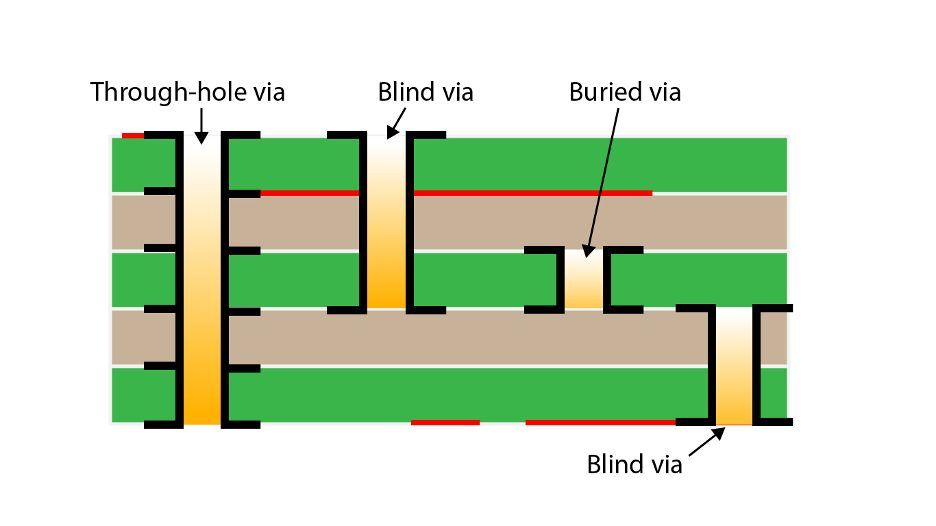

Painettujen piirilevyjen (PCB) suunnittelussa sokeat ja haudatut reiät ovat kaksi ratkaisevaa yhteenliitäntätekniikkaa, joilla on merkittävä rooli tiheiden ja tehokkaiden elektronisten laitteiden valmistuksessa. Tässä artikkelissa perehdytään sokeiden ja haudattujen reikien määritelmiin ja sovelluksiin sekä niiden valmistusprosesseihin. Lisäksi esittelemme tärkeitä ohjeita, jotka on otettava huomioon suunniteltaessa näitä erityisiä läpireikiä piirilevyn luotettavuuden ja suorituskyvyn optimoinnin varmistamiseksi. Tarkastellaan yhdessä sokeiden ja haudattujen reikien merkitystä nykyaikaisessa elektroniikkavalmistuksessa ja niiden suunnitteluperiaatteita. Sokeat ja haudatut reiät ovat kaksi yleistä pinnoitettua läpireikärakennetta painettujen piirilevyjen (PCB) suunnittelussa ja valmistuksessa. Niillä on ratkaiseva rooli johtojen ja signaalien yhdistämisessä eri kerrosten välillä. Niillä on kuitenkin erilliset suunnittelu- ja valmistusmenetelmät, jotka vastaavat erilaisiin sovellusvaatimuksiin.
Sokeat läpiviennit:
Piirilevysuunnittelussa sokkoreiät ovat erityinen pinnoitettujen läpireikien (PTH) tyyppi, joka yhdistää vain ulkokerrokset yhteen tai useampaan sisäkerrokseen kulkematta koko piirilevyn läpi. Tämä rakenne mahdollistaa tarvittavien liitäntöjen tekemisen rajoitetussa tilassa välttäen häiriöt piirilevyn vastakkaisella puolella. Määritelmä ja tarkoitus: Sokkoreiät ovat PTH-rakenne, joka yhdistää piirilevyn ulkokerrokset yhteen tai useampaan sisäkerrokseen, mutta ei ulotu koko piirilevyn läpi. Tämä tarkoittaa, että sokkoreiät ovat näkyvissä levyn yhdeltä puolelta ja "sokeita" eli näkymättömiä toiselta puolelta. Sovellusesimerkki: Tarkastellaan nelikerroksista piirilevyä, jossa tarvitaan liitos ensimmäisen ja toisen sisäkerroksen välille välttäen samalla tunkeutumista piirilevyn uloimpaan kerrokseen. Tässä skenaariossa sokkoreikiä voidaan käyttää tämän liitoksen saavuttamiseen jättämättä tarpeettomia reikiä piirilevyn toiselle puolelle.Haudatut läpiviennit:
Toinen yleinen läpireiän tyyppi on haudatut reiät, jotka yhdistävät yhden tai useamman piirilevyn sisäkerroksen, mutta eivät ulotu mihinkään ulkokerroksiin. Haudatuilla rei'illä on ratkaiseva rooli monimutkaisissa monikerroksisissa piirilevyasetteluissa, erityisesti tehokkaissa elektronisissa laitteissa, joissa signaalin eheyden ja tilan optimoinnin vaatimukset ovat erittäin korkeat. Määritelmä ja tarkoitus: Haudatut reiät ovat eräänlainen läpireikärakenne, joka yhdistää yhden tai useamman piirilevyn sisäkerroksen, mutta ei ulotu mihinkään ulkokerroksiin, mikä tarkoittaa, että ne ovat täysin piilossa piirilevyn sisäkerrosten sisällä. Sovellusesimerkki: Tarkastellaan monimutkaista kahdeksankerroksista piirilevyä, jossa tarvitaan useita liitäntöjä sisäkerrosten välille ilman, että ulkokerroksia tarvitaan. Tässä skenaariossa haudattujen reikien käyttö on erittäin sopivaa, koska ne voivat saavuttaa vaaditut signaaliyhteydet piirilevyn sisäkerroksissa säilyttäen samalla ulkokerrosten siistin ulkonäön. Piirilevyn valmistusprosessin porausvaihe on ratkaisevan tärkeä sokeiden ja haudattujen reikien luomiseksi. Ohjaamalla porausreikien syvyyttä valmistajat voivat saavuttaa valikoivasti toisiinsa liittyviä sokeita ja haudattuja reikiä, joita seuraa pinnoitusprosessi sähköliitäntöjen luotettavuuden varmistamiseksi.
Sokeiden reikien valmistusprosessi:
Ensin piirilevyn toiselle puolelle suoritetaan normaali porausoperaatio, jotta ulkokerroksesta sisäkerrokseen kulkevat läpiviennit syntyvät. Seuraavaksi syvyyssäädetyn poraustekniikan avulla poraus rajoitetaan tiettyihin sisäkerroksiin ulottumatta piirilevyn toiselle puolelle. Lopuksi läpiviennit pinnoitetaan johtavan yhteyden muodostamiseksi sisä- ja ulkokerrosten välille. Esimerkki: Tarkastellaan kaksipuolista piirilevyä, jossa on luotava yhteys ensimmäisen ja toisen kerroksen välille vaikuttamatta piirilevyn toiseen pohjakerrokseen. Ohjaamalla sokeiden läpivientien syvyyttä voidaan poraussyvyys rajoittaa vain ensimmäisen ja toisen kerroksen väliseen tilaan, jolloin saavutetaan haluttu signaaliyhteys.Haudattujen reikien valmistusprosessi:
Valmistusprosessin porausvaiheessa reikien syvyyttä kontrolloidaan sen varmistamiseksi, että poraus jää vain piirilevyn sisäkerroksiin eikä ulompiin kerroksiin. Tämän jälkeen nämä sisäkerroksen reikät pinnoitetaan yhteyksien muodostamiseksi vastaavien sisäkerrosten välille. Esimerkki: Tarkastellaan monimutkaista monikerroksista piirilevyä, jossa on neljä sisäkerrosta, jotka vaativat useita signaaliyhteyksiä näiden kerrosten välillä. Haudattujen reikien valmistusprosessin avulla nämä signaaliyhteydet voidaan piilottaa kokonaan piirilevyn sisäkerroksiin vaikuttamatta ulkokerroksiin, jolloin saavutetaan suurempi reititystiheys ja parempi signaalin eheys. Kaiken kaikkiaan sokeat ja haudatut reikät tarjoavat piirilevysuunnittelijoille joustavampia vaihtoehtoja vastata tiheän reitityksen ja monimutkaisen signaalireitityksen vaatimuksiin. Niiden asianmukainen käyttö parantaa piirilevyjen suorituskykyä ja luotettavuutta.Olennaiset ohjeet
Sokeita ja haudattuja reikiä suunniteltaessa on joitakin tärkeitä ohjeita, joita on noudatettava piirilevyn luotettavuuden, suorituskyvyn ja valmistettavuuden varmistamiseksi. Seuraavassa on yksityiskohtainen kuvaus näistä ohjeista sekä asiaankuuluvia esimerkkejä.Läpivientien kuvasuhde:
Määritelmä: Läpivientien kuvasuhde viittaa reiän syvyyden ja halkaisijan väliseen suhteeseen. Tämä tekijä on erityisen tärkeä tiheissä piirilevyissä, etenkin käytettäessä umpireikiä ja maanalaisia läpivientejä. Ohjeet: Valmistusvaikeuksien välttämiseksi ja luotettavuuden parantamiseksi on yleensä tärkeää hallita kuvasuhdetta kohtuullisella alueella. Suuremmat kuvasuhteet voivat lisätä reikien poraamisen ja pinnoituksen haasteita, mikä voi johtaa valmistusongelmiin, kuten epätasaisiin läpivientien seinämiin tai signaalin häviämiseen. Esimerkki: Tarkastellaan tiheän monikerroksisen piirilevyn suunnittelua, joka vaatii umpireikien käyttöä ulko- ja sisäkerrosten yhdistämiseen. Hallitun kuvasuhteen varmistamiseksi voi olla tarpeen optimoida levyn paksuus ja reiän halkaisija liian jyrkkien reikärakenteiden välttämiseksi.Rengasmainen rengas:
Määritelmä: Rengasmainen rengas on kupariliitäntä, joka ympäröi läpivientiä ja yhdistää sen umpinaiseen tai maahan kaivettuun läpivientiin. Se on ratkaisevan tärkeä vakaan juotosliitännän aikaansaamiseksi. Ohje: Varmista, että rengasmainen rengas on riittävän suuri luotettavan juotosalueen ja hyvän liitoksen aikaansaamiseksi. Liian pienet rengasmaiset renkaat voivat johtaa heikkoihin juotosliitoksiin ja jopa liitosongelmiin valmistusprosessin aikana. Esimerkki: Tarkastellaan piirilevysovellusta, joka vaatii korkean lämpötilan juottamista. Jos rengasmainen rengas on liian pieni, se voi johtaa huonoon juotukseen ja siten vaikuttaa liitoksen luotettavuuteen.Jäljitys- ja läpivientivälit:
Määritelmä: Jälkijohteella tarkoitetaan piirilevyn johtavia reittejä, ja jälkien ja umpireikien välinen etäisyys viittaa jälkien ja läpivientien väliseen etäisyyteen. Ohjeet: Riittävä etäisyys jälkien ja läpivientien välillä on olennaista signaalihäiriöiden ja ylikuulumisen välttämiseksi. Tämä on erityisen tärkeää nopeiden signaalinsiirtosuunnitelmissa signaalin vaimenemisen ja ylikuulumisen estämiseksi. Esimerkki: Suunniteltaessa piirilevyä nopeaa tiedonsiirtoa varten, riittämätön etäisyys jälkien ja umpireikien välillä voi johtaa signaalin vaimenemiseen ja tiedonsiirtovirheisiin.Tyngän kautta:
Määritelmä: Läpivientipäillä tarkoitetaan osia, jotka ulottuvat umpinaisen läpiviennin/haudatun läpiviennin päästä ja viittaavat yleensä piirilevyyn kytkettyihin sisäkerroksiin. Ohje: Korkeataajuussovelluksissa on suositeltavaa minimoi läpivientipäiden pituus impedanssien epäsuhtajen ja signaalin heijastusten estämiseksi. Pidemmät läpivientipät voivat johtaa signaalin vääristymiseen ja heikentyneeseen siirtotehoon. Esimerkki: Langattomien viestintälaitteiden piirilevyjä suunniteltaessa on tärkeää lyhentää sisäkerroksiin kytkettyjä umpinaisten läpivientien osia korkealaatuisen signaalinsiirron varmistamiseksi.Välikerroksen siirtymä:
Määritelmä: Kerrosten välinen siirtymä viittaa signaalijäljen vaihtumiseen kerroksesta toiseen, erityisesti käytettäessä sokeita reikiä. Ohjeet: Kerrosten välisten siirtymien sujuvuus tulisi ottaa huomioon suunnitteluprosessissa, jotta vältetään signaalin impedanssin äkilliset muutokset. Siirtymien tulisi olla mahdollisimman asteittaisia signaalin eheyden varmistamiseksi. Esimerkki: Suunniteltaessa monikerroksista piirilevyä nopeaa signaalinsiirtoa varten, signaalijäljitysreittien huolellinen suunnittelu on välttämätöntä signaalin vakauden varmistamiseksi kerrosten välisen kytkennän aikana.Lämpötilan huomioon ottaminen
Määritelmä: Lämpötilan huomioon ottaminen on välttämätöntä käytettäessä maanalaisia läpivientejä, koska ne voivat vaikuttaa lämmön virtaukseen piirilevyn sisällä. Ohjeet: Lämpötilan huomioon ottaminen läpivientien ja kuparin jakautumisen suhteen on tärkeää suunnitteluvaiheessa, jotta varmistetaan lämmön tehokas johtuminen ja haihduttaminen, jolloin elektronisten komponenttien käyttölämpötila pysyy turvallisella alueella. Esimerkki: Suunniteltaessa suuritehoista virtalähdemoduulia piirilevylle, maanalaisten läpivientien sijoittelu on otettava huomioon lämmönjohtavuuden ja haihduttamisen optimoimiseksi, varmistaen, että komponentin lämpötila pysyy hyväksyttävällä alueella. Näiden ohjeiden noudattaminen voi auttaa varmistamaan sokeiden ja maanalaisten läpivientien sujuvan suunnittelun ja valmistuksen, mikä takaa piirilevyn suorituskyvyn, luotettavuuden ja valmistettavuuden. Yhteenvetona voidaan todeta, että sokeat ja maanalaiset läpiviennit, edistyneinä piirilevyn liitäntätekniikoina, tarjoavat tehokkaita ratkaisuja tiheiden ja tehokkaiden elektronisten laitteiden valmistukseen. Näitä erityyppisiä läpivientejä suunniteltaessa on noudatettava tärkeitä ohjeita, kuten sopivia kuvasuhteita, riittäviä rengasmaisia renkaita ja kohtuullisia lämpöolosuhteita. Soveltamalla harkitusti sokeita ja maanalaisia läpivientitekniikoita insinöörit voivat saavuttaa kompaktimpia, tehokkaampia ja luotettavampia piirilevyrakenteita, jotka täyttävät elektroniikkamarkkinoiden jatkuvasti kasvavat suorituskyvyn ja toiminnallisuuden vaatimukset. Tulevaisuudessa teknologian jatkuvan kehityksen myötä näillä edistyneillä piirilevyliitäntätekniikoilla on edelleen merkittävä rooli elektroniikkateollisuudessa.
