Perinteinen piirilevy (PCB) on elektronisten komponenttien tukemiseen ja yhteenliittämiseen käytetty peruskomponentti. Se on tyypillisesti valmistettu johtamattomasta materiaalista, jota usein kutsutaan nimellä FR-4. Se on lasikuituvahvisteinen epoksilaminaatti, jonka päälle on kerros tai useita kerroksia johtavaa materiaalia, tyypillisesti kuparia, jotka muodostavat piirireittejä. Piirilevyn ensisijainen tehtävä on tarjota mekaanista tukea ja sähköisiä liitäntöjä asentamalla elektronisia komponentteja, kuten integroituja piirejä, vastuksia, kondensaattoreita jne., sen pinnalle ja yhdistämällä ne kuparijohtimilla. Tämä rakenne vähentää piirin monimutkaisuutta ja parantaa samalla piirin luotettavuutta ja vakautta. Perinteisillä piirilevyillä on seuraavat ominaisuudet ja sovellusalueet: Rakenne: Perinteisillä piirilevyillä on kerrostettu tasomainen rakenne, jossa kuparijohtimet on yhdistetty toisiinsa reikien kautta. Ne voivat olla yksipuolisia, kaksipuolisia tai monikerroksisia. Sovellukset: Perinteisiä piirilevyjä käytetään laajasti erilaisissa elektronisissa laitteissa ja tuotteissa, kuten kulutuselektroniikassa, tietoliikennelaitteissa, teollisuuden ohjausjärjestelmissä, tietokoneiden laitteistoissa jne. Valmistus: Perinteiset piirilevyt valmistetaan tyypillisesti painatus- ja etsausprosesseilla, joissa johtavat kuviot painetaan johtamattomalle alustalle ja ei-toivottu kuparimateriaali poistetaan kemiallisesti. Ominaisuudet: Perinteiset piirilevyt ovat yksinkertaisia ja kustannustehokkaita, ja ne sopivat yleisiin piirisuunnitteluihin ja sovelluksiin kohtuullisella taajuusalueella. Materiaalit: Perinteisissä piirilevyissä käytetään pääasiassa FR-4-materiaalia alustamateriaalina, jolla on hyvät eristysominaisuudet ja mekaaninen lujuus. Perinteinen piirilevy on monipuolinen piirilevy, jota voidaan käyttää monenlaisissa elektronisissa laitteissa ja sovelluksissa. Niillä on suhteellisen yksinkertainen rakenne ja valmistusprosessi, mikä tekee niistä kustannustehokkaita yleisiin piirisuunnitteluihin.

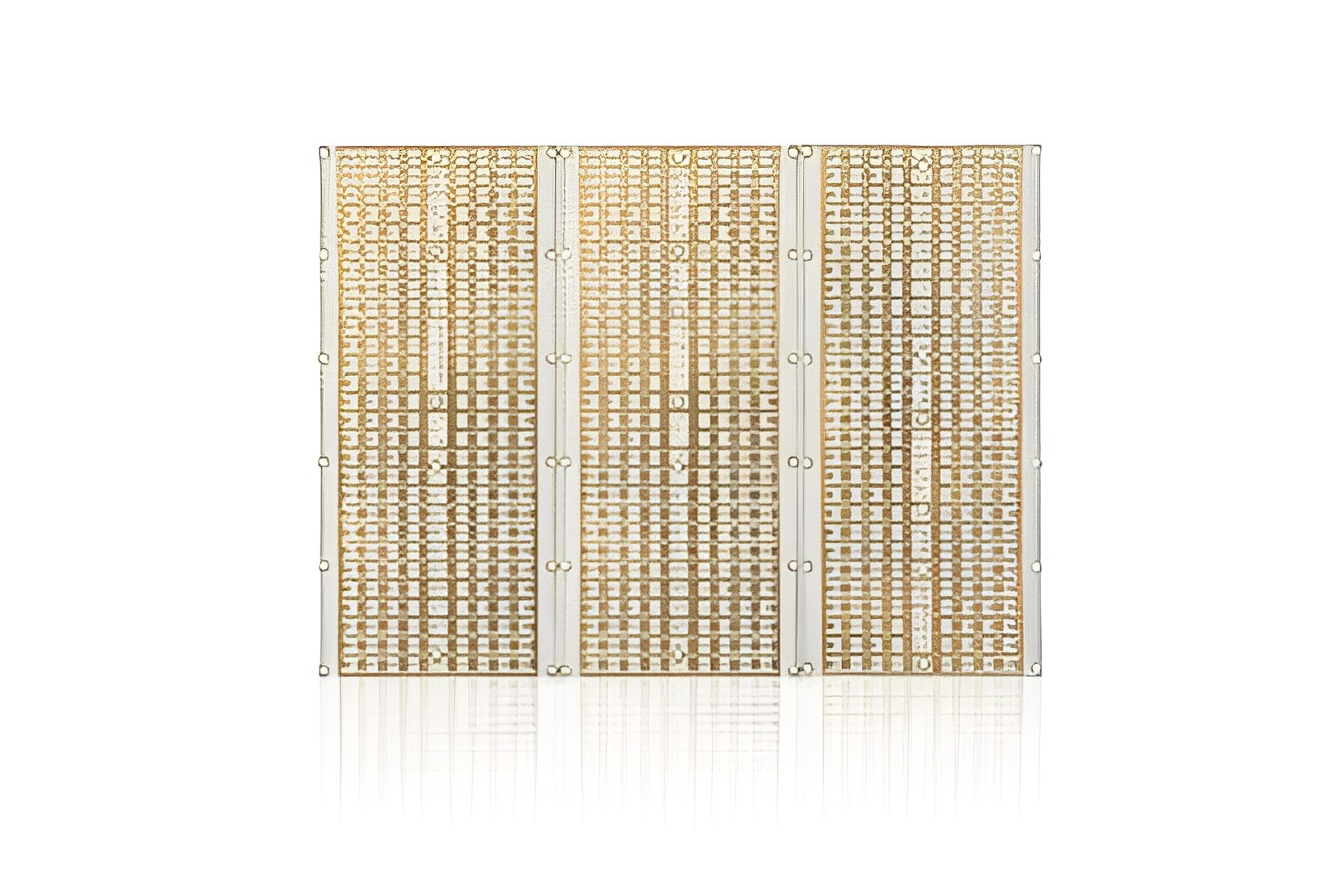

Radiotaajuuspiirilevy (RF-piirilevy) on erikoistyyppinen piirilevy, joka on suunniteltu käsittelemään korkeataajuisia ja radiotaajuussignaaleja. Perinteisiin piirilevyihin (PCB) verrattuna RF-piirilevyllä on ainutlaatuiset ominaisuudet ja suunnitteluvaatimukset, jotka mahdollistavat tehokkaan signaalinsiirron korkeataajuusalueella. Ensinnäkin RF-piirilevyn suunnittelutavoitteena on saavuttaa pienihäviöinen ja tehokas RF-signaalinsiirto. Tämän saavuttamiseksi RF-piirilevyjen on otettava huomioon impedanssin sovitus ja signaalin eheys. Impedanssin sovitus on ratkaisevan tärkeää signaalin heijastumisen ja häviön minimoimiseksi signaalinsiirron aikana. Signaalin eheys viittaa signaalin vakauden ja tarkkuuden ylläpitämiseen koko siirtoprosessin ajan, ilman häiriöitä tai vaimennusta. Toiseksi RF-piirilevyt vaativat erityisten materiaalien ja kerrosten pinoamisen käyttöä korkeataajuisten signaalien vaatimusten täyttämiseksi. Yleisiä RF-piirilevyjen materiaaleja ovat PTFE (polytetrafluorieteeni) -substraatit, kuten teflon ja Rogers. Näillä materiaaleilla on pieni dielektrinen häviö ja korkea lämmönkestävyys, mikä tarjoaa erinomaisen suorituskyvyn korkeataajuusympäristöissä. Lisäksi RF-piirilevyt vaativat tarkkaa ja huolellista asettelua ja reititystä. Korkeataajuiset signaalit asettavat tiukempia vaatimuksia piirilevyjen asettelulle ja reititykselle signaalin ylikuulumisen ja sähkömagneettisen säteilyn välttämiseksi. Siksi RF-piirilevyissä käytetään usein tekniikoita, kuten kerrososiointia, maadoitustasoja ja differentiaalisia siirtolinjoja signaalihäiriöiden ja kohinan minimoimiseksi. Radiotaajuuspiirilevyillä on tärkeä rooli useissa sovellusalueissa, mukaan lukien langattomat viestintälaitteet (kuten matkapuhelimet ja langattomat reitittimet), tutkajärjestelmät, satelliittiviestintä ja radiotaajuusspektrianalysaattorit. Nämä sovellukset vaativat tarkkaa lähetystä ja korkeataajuisten signaalien luotettavuutta, ja RF-piirilevyt tarjoavat vaaditun suorituskyvyn ja luotettavuuden. Radiotaajuuspiirilevy on erityisesti suunniteltu käsittelemään korkeataajuisia ja radiotaajuussignaaleja. Se vastaa impedanssin sovituksen, signaalin eheyden, erikoismateriaalien ja tarkan asettelun vaatimuksiin korkeataajuisten ympäristöjen vaatimusten täyttämiseksi. RF-piirilevyillä on kriittinen rooli langattomassa viestinnässä, tutkajärjestelmissä, satelliittiviestinnässä ja muilla aloilla, ja ne tarjoavat luotettavaa suorituskykyä korkeataajuisten signaalien siirrossa.

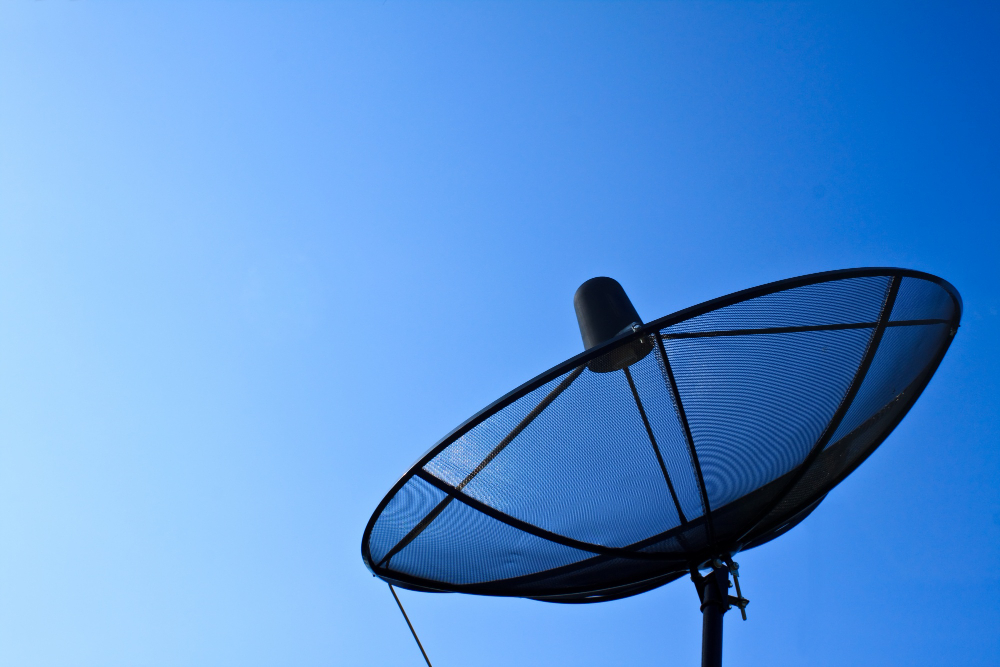

Tutkajärjestelmät: Tutkajärjestelmät tarvitsevat korkeataajuisia ja tehokkaita piirilevyjä tarkkaan signaalinkäsittelyyn ja RF-energian siirtoon. RF-piirilevyjä käytetään laajalti siviili- ja sotilastutkajärjestelmissä, kuten säätutkissa, lentokoneiden navigointitutkissa jne.
Lääketieteelliset laitteet: Jotkut lääkinnälliset laitteet, kuten magneettikuvauslaitteet, sydämentahdistimet ja langattomat lääketieteelliset anturit, tarvitsevat RF-piirilevyjä korkeataajuisen signaalin lähettämiseen ja tarkkaan tiedonkäsittelyyn.
Tässä artikkelissa olemme käsitelleet laajasti radiotaajuuspiirilevyjen (RF-piirilevyjen) ja perinteisten piirilevyjen (PCB) eroja ja sovelluksia. Olemme havainneet merkittäviä eroja näiden kahden piirilevytyypin välillä materiaalivalinnan, suunnitteluvaatimusten ja valmistusprosessien suhteen. Käytännön sovelluksissa perinteisiä piirilevyjä käytetään laajalti yleisissä elektronisissa laitteissa, kulutustavaroissa ja teollisuuden ohjausaloilla. Toisaalta RF-piirilevyt ovat erinomaisia esimerkiksi viestinnässä, tutkassa, radiotaajuustunnistuksessa (RFID) ja langattomissa anturiverkoissa, joissa korkeataajuinen suorituskyky on ratkaisevan tärkeää. Siksi suosittelemme vahvasti näiden kahden piirilevytyypin huolellista arviointia ja vertailua erityisvaatimusten perusteella sopivaa vaihtoehtoa valittaessa. Valinta tulisi tehdä ottaen huomioon tekijät, kuten taajuusvaatimukset, signaalinsiirto-ominaisuudet ja suorituskykyvaatimukset, varmistaen optimaalisen piirin suorituskyvyn ja toiminnan vakauden.
