Painettu piirilevy (PCB) on elektronisten laitteiden tärkeä osa. Elektronisten komponenttien yhdistämiseen ja tukemiseen tarkoitetun alustan ansiosta piirilevyjen laatu ja suorituskyky vaikuttavat merkittävästi laitteiden luotettavuuteen ja toimivuuteen. Yhtenä piirilevyjen valmistuksen keskeisistä vaiheista pintakäsittelyllä on tärkeä rooli piirilevyjen laadun ja luotettavuuden varmistamisessa. Tässä artikkelissa keskitytään piirilevyjen pintakäsittelyn paksuuteen ja sen suhteeseen IPC:n (Institute for Printed Circuits) standardeihin. Pintakäsittelyn paksuus viittaa pintakäsittelykerroksen paksuuteen, joka on ratkaisevan tärkeä piirilevyjen suorituskyvyn, luotettavuuden ja käyttöiän kannalta. Pintakäsittelyn paksuuden IPC-standardien vaatimusten täyttäminen on olennaista tuotteen laadun ja yhdenmukaisuuden varmistamiseksi valmistusprosessin aikana. Seuraavassa artikkelissa perehdymme erilaisiin pintakäsittelymenetelmiin ja IPC-standardien vaatimuksiin piirilevyjen pintakäsittelyn paksuudesta. Selitämme kunkin pintakäsittelymenetelmän toimintaperiaatteet, edut ja sovellusskenaariot sekä annamme yksityiskohtaisen yleiskatsauksen piirilevyjen pintakäsittelyn paksuutta säätelevistä IPC-standardeista. Lisäksi tarjoamme käytännön suosituksia, jotka auttavat valmistajia toteuttamaan ja hallitsemaan piirilevyjen pintakäsittelyn paksuutta käytännössä, varmistaen tuotteen laadun ja suorituskyvyn.
Piirilevyjen pintakäsittelyn peruskäsite.
Piirilevyjen pintakäsittely on prosessi, jossa piirilevyn pinnalle levitetään kerros tiettyä materiaalia suojauksen, johtavuuden parantamisen, korroosion estämisen tai juotettavuuden parantamiseksi. Piirilevyjen valmistusprosessissa yleisiä pintakäsittelymenetelmiä ovat upotuskulta, upotushopea, upotustina ja ENEPIG (elektreetön nikkelielektreetön palladium-immersiokulta).Elektrolyysitön nikkeli-immersiokulta (ENIG):
ENIG on menetelmä, jossa piirilevyn pinnalle kerrostetaan kultakerros kemiallisen pinnoituksen avulla. Se käyttää sähkökemiallista prosessia metallisen suojakerroksen luomiseksi piirilevyn pinnalle. ENIG tarjoaa erinomaisen johtavuuden ja korroosionkestävyyden, mikä tekee siitä ensisijaisen valinnan korkean suorituskyvyn sovelluksiin. ENIGillä on myös hyvä juotettavuus, koska kulta on erittäin juotettava metalli.Elektrolyysitön hopea (ES):
Kemiallinen hopea on menetelmä, jossa piirilevyn pinnalle kerrostetaan hopeametallikerros kemiallisen pinnoituksen avulla. Se muodostaa ohuen hopeakalvon piirilevyn pinnalle. Sillä on hyvä sähkönjohtavuus ja lämmönjohtavuus, ja se on kustannustehokas vaihtoehto tietyissä sovelluksissa. Kemiallista hopeaa käytetään tyypillisesti korkeataajuuspiireissä tai suuritehoisissa sovelluksissa.Kuumailmajuotteiden tasoitus (HASL):
HASL, joka tunnetaan myös nimellä kuumailmajuotteiden tasoitus, on yleisesti käytetty pintakäsittelymenetelmä. Siinä piirilevyn pinnalle levitetään tinakerros, jonka sulattaminen ja levittäminen tapahtuu kuumalla ilmalla.ENEPIG (kemiallinen nikkelikemiallinen palladium-immersiokulta):
ENEPIG (Electreless Nickel Electroless Palladium Immersion Gold) on tehokas pintakäsittelymenetelmä, jossa piirilevyn pinnalle kerrostetaan peräkkäin ohut nikkeli-, palladium- ja kultakomposiittikalvo. IPC-4556-standardi kattaa myös ENEPIGin vaatimukset, mukaan lukien nikkelin, palladiumin ja kullan paksuuden sekä ominaisuudet, kuten lämmönkestävyys, korroosionkestävyys ja juotettavuus. Käytännössä valmistajien on valittava sopiva pintakäsittelymenetelmä tiettyjen sovellusten ja vaatimusten perusteella ja valvottava pintakäsittelyn paksuutta tarkasti piirilevyjen suorituskyvyn ja luotettavuuden varmistamiseksi. Tämä edellyttää asianmukaisten prosessiparametrien ja laadunvalvontatoimenpiteiden, kuten tarkkojen materiaalimittaus- ja tarkastusmenetelmien, käyttöä IPC-standardien noudattamisen varmistamiseksi.Piirilevyn pintakäsittelyn paksuuden merkitys
Piirilevyn pintakäsittelyn paksuudella on ratkaiseva rooli juottamisen luotettavuudessa, sähköisessä suorituskyvyssä, korroosionkestävyydessä, juotosprosessin ominaisuuksissa ja yhteensopivuudessa. Piirilevyn pintakäsittelyn paksuus on olennainen juottamisen luotettavuuden kannalta. Pintakäsittelykerrokset, kuten upotuskulta, upotushopea ja upotustina, tarjoavat hyvän juotospinnan, mahdollistaen juotteen asianmukaisen kostutuksen ja tasaisten juotosliitosten muodostumisen. Sopiva pintakäsittelyn paksuus varmistaa juotosliitosten laadun, estää juotosvirheitä, kuten juotteen irtoamista ja juotosliitosten epätäydellistä täyttymistä, parantaen siten piirilevyn juottamisen luotettavuutta. Piirilevyn pintakäsittelyn paksuus on myös ratkaisevan tärkeä sähköisen suorituskyvyn kannalta. Eri pintakäsittelymenetelmillä on vaihtelevat resistiivisyys- ja johtavuusominaisuudet. Säätämällä pintakäsittelyn paksuutta on mahdollista varmistaa, että resistanssiarvot ja johtavuusominaisuudet ovat vaaditulla suunnittelualueella, mikä ylläpitää piirin normaalia toimivuutta ja suorituskykyä. Piirilevyn pintakäsittelykerros voi tarjota suojaavan esteen estäen piirilevyn metallijälkiä ja -tyynyjä reagoimasta hapen, kosteuden, kemikaalien ja muiden ympäristön elementtien kanssa. Sopiva pintakäsittelykerroksen paksuus voi tehokkaasti parantaa piirilevyn korroosionkestävyyttä ja pidentää sen käyttöikää. Pintakäsittelykerros voi parantaa piirilevyjen juotosprosessin suorituskykyä. Esimerkiksi upotuskultapintakäsittely tarjoaa erinomaisen juotettavuuden ja hapettumisenkestävyyden, mikä tekee juotosprosessista vakaamman ja hallittavamman. Sopiva pintakäsittelyn paksuus voi tarjota sopivat juotosolosuhteet ja prosessi-ikkunat, mikä vähentää juotosvirheiden esiintymistä ja parantaa tuotantotehokkuutta. Eri elektronisilla komponenteilla ja laitteilla voi olla erityisvaatimuksia piirilevyjen pintakäsittelyn paksuudelle. IPC:n (Institute for Printed Circuits) standardien ja alan spesifikaatioiden noudattaminen sen varmistamiseksi, että piirilevyjen pintakäsittelyn paksuus täyttää komponenttien ja laitteiden yhteensopivuusvaatimukset, edistää järjestelmän kokonaisvakautta ja suorituskykyä. Sopivan pintakäsittelyn paksuuden saavuttamisella voidaan parantaa piirilevyjen laatua, luotettavuutta ja suorituskykyä samalla, kun hitsausvirheitä ja laatuongelmia tuotannossa vähennetään. Siksi IPC-standardien tiukka valvonta ja noudattaminen pintakäsittelyn paksuusvaatimusten osalta on ratkaisevan tärkeää piirilevyjen valmistus- ja suunnitteluprosesseissa.IPC-standardit piirilevyjen pintakäsittelyn paksuudelle
IPC (Institute for Printed Circuits) -standardit ovat elektroniikkateollisuudessa laajalti käytetty standardisarja, joka säätelee piirilevyjen (PCB) valmistusprosessin eri osa-alueita. Seuraavassa kuvataan yksityiskohtaisesti IPC-4552A-standardin (Immersion Gold), IPC-4553-standardin (Immersion Silver), IPC-4554-standardin (Immersion Tin) ja IPC-4556-standardin (Electreless Nickel Electroless Palladium Immersion Gold eli ENEPIG) erityisvaatimukset ja mittausmenetelmät.IPC-4552A-standardi (Immersion Gold):

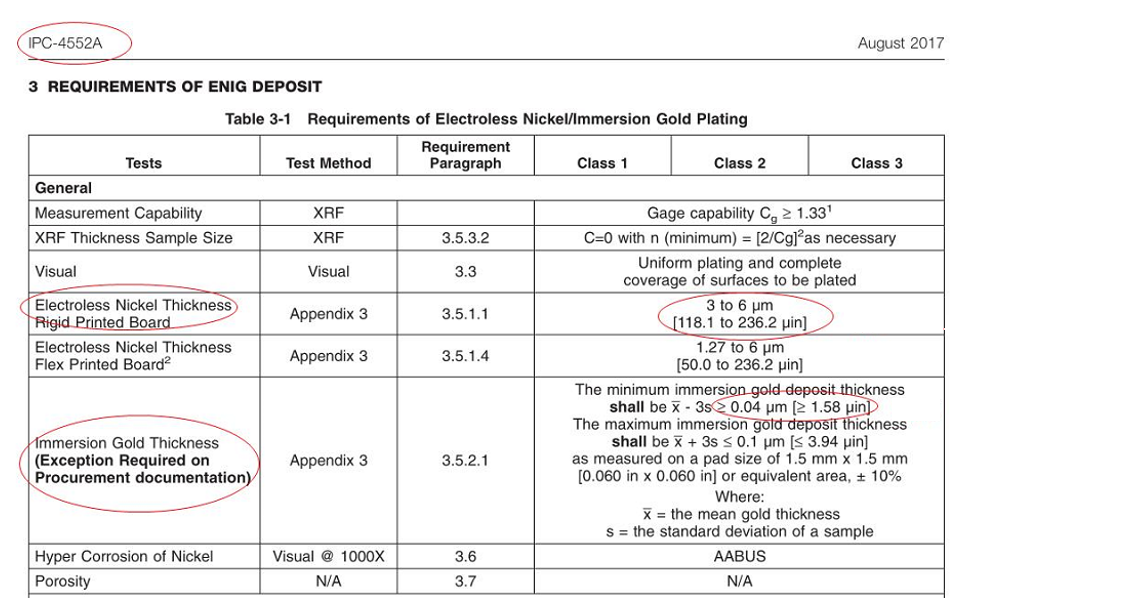

IPC-4552A-standardi määrittelee vaatimukset ja eritelmät upotuskultapintakäsittelylle. Se edellyttää upotuskultakerroksen vähimmäispaksuutta 1,58U, vaikka teollisuus yleensä noudattaa 2U:n paksuusstandardia. Standardi määrittelee myös pinnoitteen suorituskyvyn, lämmönkestävyyden, korroosionkestävyyden ja muut vaatimukset upotuskultakerrokselle, jonka nikkelin paksuus on 3–6 μm. Mittausmenetelmiin kuuluu röntgenfluoresenssispektroskopian (XRF) käyttö metallin paksuuden mittaamiseen sekä pinnoitteen tasaisuuden ja peittävyyden tutkiminen ja mittaaminen poistamalla pinnoite näytteestä ja tarkastelemalla sitä mikroskoopilla.
IPC-4553-standardi (upotushopea):

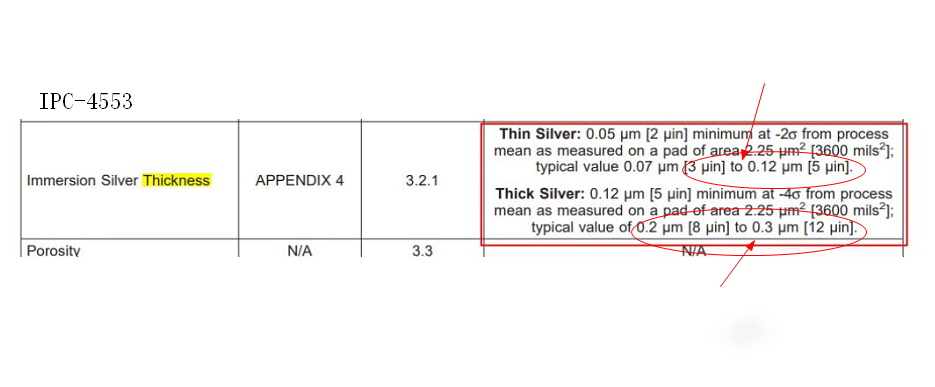

IPC-4553-standardi määrittelee upotushopeapintakäsittelyn vaatimukset ja eritelmät. Upotushopeakerroksen paksuus luokitellaan ohueen hopeaan ja paksuun hopeaan. Ohuen hopean paksuuden tulisi olla 3–5U:n välillä. Paksun hopean paksuuden tulisi olla 8–12U:n välillä, mikä on yleisesti käytössä teollisuudessa.
IPC-4554-standardi (upotustina):

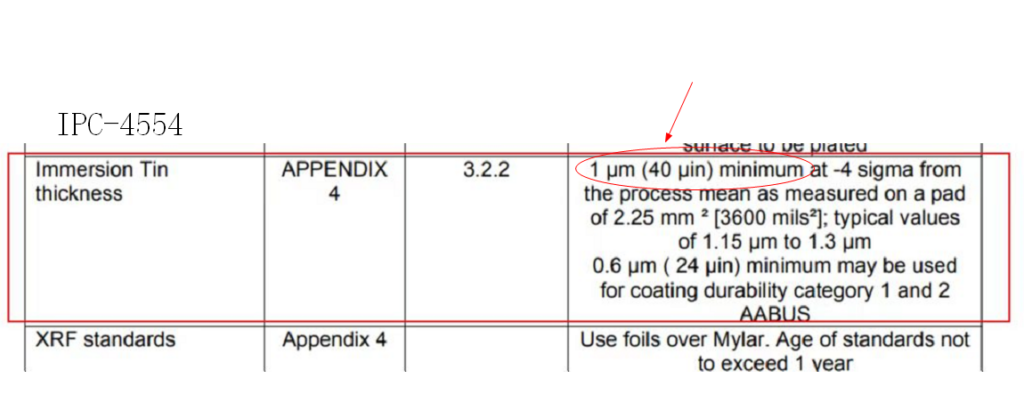

IPC-4554-standardi määrittelee titaanipinnoitteen vaatimukset ja eritelmät. Standardi vaatii titaanipinnoitteen tyypillisen paksuuden olevan noin 1 μm. Se määrittelee myös vaatimukset pinnoitteen suorituskyvylle, lämmönkestävyydelle, korroosionkestävyydelle ja muille titaanipinnoitteen ominaisuuksille. Mittausmenetelmiin kuuluvat röntgenfluoresenssispektrometrian (XRF) käyttö metallin paksuuden mittaamiseen sekä pinnoitteen tasaisuuden ja peittävyyden tarkastaminen ja mittaaminen poistamalla kerros näytteestä ja tutkimalla sitä mikroskoopilla. Huomaathan, että vaikka olen kääntänyt annetut tiedot parhaani mukaan, on aina hyvä tutustua viralliseen IPC-4554-standardiin tarkkojen ja yksityiskohtaisten tietojen saamiseksi.
IPC-4556-standardi (ENEPIG):

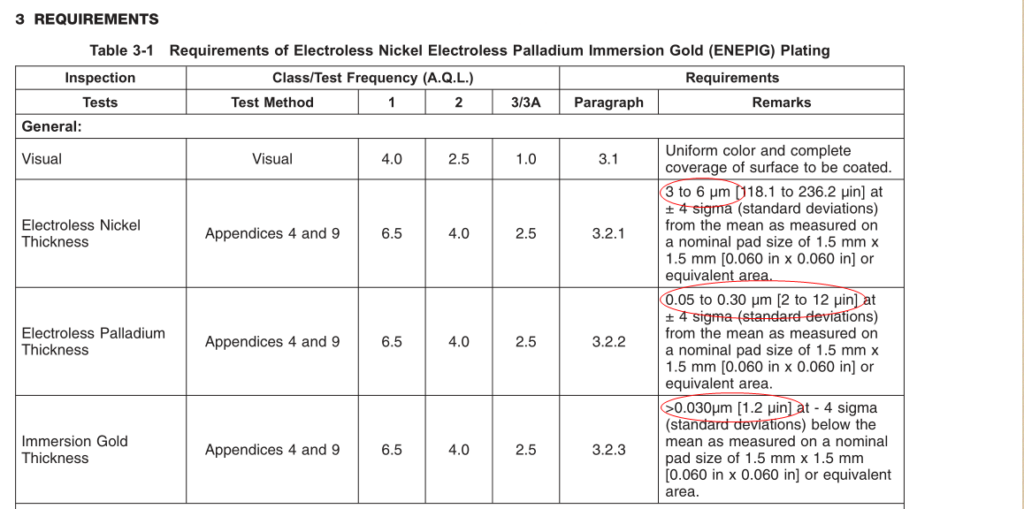

IPC-4556-standardi määrittelee ENEPIG-pintakäsittelyn (elektreetön nikkeli ja elektrolyysitön palladium-immersiokulta) vaatimukset ja eritelmät. Standardi edellyttää, että ENEPIG-pinnan nikkelikerroksen paksuuden tulee olla 3–6 μm, palladiumkerroksen paksuuden 2–12U ja kultakerroksen paksuuden vähintään 1,2 μm. Standardit määrittelevät myös vaatimukset ENEPIG-kerroksen pinnoitteen suorituskyvylle, lämmönkestävyydelle ja korroosionkestävyydelle. Mittausmenetelmiin kuuluvat röntgenfluoresenssispektroskopian (XRF) käyttö nikkeli-, palladium- ja kultakerrosten paksuuden mittaamiseen sekä pinnoitteen poistaminen näytteestä ja mikroskopian käyttö pinnoitteen tasaisuuden ja peittävyyden tarkastamiseen ja mittaamiseen. Näiden IPC-standardien määrittelemien vaatimusten ja mittausmenetelmien tarkoituksena on varmistaa piirilevyjen pintakäsittelykerrosten laatu, tasalaatuisuus ja luotettavuus. Noudattamalla näitä standardeja valmistajat voivat varmistaa, että piirilevyjen pintakäsittelyn paksuus täyttää alan standardit ja piirilevyjen suorituskyky- ja luotettavuusvaatimukset.
Piirilevyn pintakäsittelyn paksuuden toteuttaminen ja hallinta käytännössä
Prosessinohjaus:
Piirilevyjen valmistusprosessin aikana on tärkeää noudattaa tarkasti oikeita prosessiparametreja ja työnkulkua pintakäsittelyvaiheessa. Tähän sisältyy kemiallisten liuosten pitoisuuden, lämpötilan, pH-arvon ja käsittelyajan hallinta. Eri pintakäsittelymenetelmien osalta on noudatettava toimittajien ohjeita tai asiaankuuluvia standardeja varmistaakseen, että halutun pintakäsittelypaksuuden saavuttamiseksi noudatetaan oikeita prosessiparametreja ja -vaiheita.Havaitseminen ja mittaaminen:
Käytä sopivia mittaustyökaluja ja -laitteita piirilevyn pintakäsittelyn paksuuden havaitsemiseen ja mittaamiseen. Yleisiä mittausmenetelmiä ovat muun muassa röntgenfluoresenssimittauslaitteet (XRF), pyyhkäisyelektronimikroskoopit (SEM) ja ionikromatografia (ICP). Varmista mittauslaitteiden tarkkuus ja kalibrointi luotettavien ja yhdenmukaisten mittaustulosten saamiseksi.Tekniset vaatimukset ja standardit:
Pintakäsittelyn paksuuden tekniset vaatimukset ja eritelmät löytyvät IPC-standardeista tai asiaankuuluvista alan standardeista. Esimerkiksi IPC-4552A-standardia käytetään upotuskullan, IPC-4553 upotushopeen, IPC-4554 upotustinaan ja IPC-4556 ENEPIGiin. Noudattamalla näitä standardeja ja ottamalla käyttöön niiden suosittelemat mittausmenetelmät ja vaatimukset varmista, että pintakäsittelyn paksuus täyttää standardien määritellyt vaatimukset.Prosessinohjaus ja dokumentointi:
Valmistusprosessin aikana on toteutettava prosessinohjausta ja dokumentointia pintakäsittelyn paksuuden yhdenmukaisuuden ja jäljitettävyyden varmistamiseksi. Kirjattava prosessiparametrit, mittaustulokset ja tarkastustiedot sekä laadittava prosessinohjauskaavioita tai data-analyysejä pintakäsittelyn paksuuden vaihteluiden seuraamiseksi ja hallitsemiseksi. Ryhdy korjaaviin toimenpiteisiin viipymättä tarvittaessa.Koulutus ja laadunhallinta:
Tarjoa käyttäjille tarvittavaa koulutusta ja ohjausta sen varmistamiseksi, että he ymmärtävät pintakäsittelymenetelmät, prosessiparametrit ja valvontavaatimukset. Ota käyttöön tehokas laadunhallintajärjestelmä, mukaan lukien sisäiset tarkastukset ja jatkuva parantaminen, sen varmistamiseksi, että pintakäsittelyn paksuus täyttää laatustandardit ja korjaa mahdolliset ongelmat tai poikkeamat.Toimittajien valinta ja yhteistyö:
Luotettavien toimittajien valitseminen ja yhteistyö heidän kanssaan on ratkaisevan tärkeää. Etsi toimittajia, joilla on kokemusta ja asiantuntemusta vaatimuksiasi vastaavien pintakäsittelypalveluiden tarjoamisesta. Tee tiivistä yhteistyötä toimittajiesi kanssa varmistaaksesi, että he ymmärtävät ja täyttävät pintakäsittelyn paksuusvaatimuksesi. Vakaan toimitusketjun luominen on välttämätöntä tasaisen laadun ylläpitämiseksi. Tässä artikkelissa olemme käsitelleet piirilevyjen pintakäsittelyn paksuuden ja IPC-standardien välistä suhdetta. Ymmärtämällä paremmin yleisesti käytettyjä pintakäsittelymenetelmiä, kuten upotuskultaa, upotushopeaa, upotustinaa ja ENEPIGiä, olemme ymmärtäneet oikean pintakäsittelyn paksuuden kriittisen merkityksen piirilevyjen laadun ja suorituskyvyn varmistamisessa. IPC-standardien noudattaminen on avainasemassa piirilevyjen pintakäsittelyn paksuuden yhdenmukaisuuden ja vaatimustenmukaisuuden varmistamisessa. Yhteenvetona voidaan todeta, että IPC-standardien ymmärtäminen ja asianmukaisten valvontatoimenpiteiden toteuttaminen ovat ratkaisevan tärkeitä sen varmistamisessa, että piirilevyjen pintakäsittelyn paksuus täyttää IPC-standardien vaatimukset. Vain silloin voimme saavuttaa korkealaatuisia ja luotettavia piirilevyjä, jotka täyttävät eri sovellusalueiden vaatimukset.
