<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Piirilevyjen reititystekniikoiden esittely: Kuinka välttää yleisiä reititysongelmia

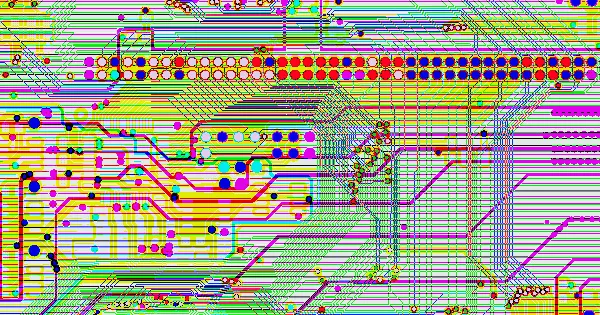

Piirilevyn reititys on elektronisten komponenttien kytkemisen ydinprosessi piirilevylle, ja se määrittää komponenttien välisen signaalinsiirron tehokkuuden ja tarkkuuden. Reititys toimii näiden signaalien "valtatienä", joka kuljettaa tiedonkulkua ja varmistaa saumattoman tiedonsiirron komponenttien välillä. Hyvä piirilevyn reititys ei ainoastaan ​​ylläpidä signaalin eheyttä, vaan myös estää häiriöitä ja signaalin keskeytyksiä, varmistaen siten koko järjestelmän vakauden ja luotettavuuden.

Piirilevyjen reitityksen perusperiaatteet

1. Signaalireittien optimointi: Piirilevyn reititys toimii sähköisten signaalien kanavana varmistaen, että jännite tai virta voi kulkea tehokkaasti piirin eri osien välillä. Signaalireitin suunnittelussa on otettava huomioon lyhin etäisyys, mahdollisimman vähän läpivientejä ja sopiva leveys impedanssien epäsuhdan ja signaalin heijastumisen välttämiseksi.

2. Virta- ja maadoituskerrosten suunnittelu: Virta- ja maadoituskerrokset ovat ratkaisevan tärkeitä piirilevyjen suunnittelussa. Virta- ja maadoituskerrosten pitäminen symmetrisinä ja keskitettyinä auttaa vähentämään sähkömagneettisia häiriöitä (EMI) ja ylläpitämään mekaanista vakautta. Lisäksi kriittisten signaalien erillisten reitityskerrosten tarjoaminen voi vähentää silmukka-alueita ja varmistaa signaalin laadun.

3. Differentiaaliparin reititys ja kellosignaalin käsittely: Nopeat differentiaaliparin signaalit vaativat yhtä pitkät johdinradat impedanssitasapainon ylläpitämiseksi ja vinouman minimoimiseksi. Kellosignaalien ja muiden kriittisten signaalien kohdalla hallittu impedanssin reititys ja oikea pituussovitus ovat olennaisia ​​ajoitusepävarmuuksien ja signaalin virhekohdistuksen estämiseksi.

Automaattisen ja manuaalisen reitityksen tasapainottaminen

Manuaalinen reititys: Vaatii suunnittelijoita piirtämään reitit manuaalisesti, mikä mahdollistaa tarkan hallinnan kunkin jäljen sijainnissa ja pituudessa. Vaikka tämä menetelmä voi optimoida signaalireitit kriittisille reiteille ja vähentää häiriöitä, se on aikaa vievä ja vähemmän tehokas monimutkaisissa suunnitteluissa.

Automaattinen reititys: Luottaa piirilevysuunnitteluohjelmiston algoritmeihin, jotka luovat nopeasti liitäntäpolkuja, mikä parantaa suunnittelun tehokkuutta ja johdonmukaisuutta. Sopii yksinkertaisille malleille tai perusliitännöille. Automaattinen reititys voi kuitenkin johtaa pidempiin jälkiin, signaalin eheysongelmiin ja epäoptimaaliseen komponenttien asetteluun, erityisesti tiheästi rakennetuissa malleissa.

Vaikka automatisoidut reititystyökalut lisäävät tehokkuutta, manuaalinen reititys on edelleen välttämätön monimutkaisissa suunnitteluissa, erityisesti korkeataajuuspiireissä tai monikerroslevyissä. Suunnittelijat käyttävät usein automatisoidun ja manuaalisen reitityksen yhdistelmää varmistaakseen signaalin eheyden ja järjestelmän vakauden piirin kriittisissä osissa.

Piirilevyjen reitityksen merkitys

1. Piirin suorituskyvyn ja vakauden parantaminen: Hyvin suunniteltu reititys varmistaa tehokkaan signaalinsiirron komponenttien välillä, vähentää viiveitä ja säröä ja parantaa siten piirin kokonaisnopeutta ja reagointikykyä.

2. Signaalin eheyden optimointi: Oikea reititys ylläpitää sähköisten signaalien laatua, estää vääristymiä ja varmistaa tarkan tiedonsiirron, mikä on ratkaisevan tärkeää suurnopeuspiireissä.

3. Häiriöiden ja ylikuulumisen vähentäminen: Tehokas reititys minimoi sähkömagneettisten häiriöiden ja ylikuulumisen riskin sijoittamalla johtimet oikein ja välttämällä herkkiä komponentteja, mikä suojaa signaalin laatua ja estää ei-toivotun signaalikytkennän.

4. Luotettavuuden ylläpitäminen: Huolellinen reititys vähentää signaalin heijastuksia, kohinaa ja virranjakeluongelmia varmistaen vakaan virransyötön komponenteille ja estäen suorituskyvyn epävakauden tai ennenaikaisen komponenttien vikaantumisen.

Huonon reitityksen seuraukset

1. Signaalin vääristymä ja viive: Huono reititys voi johtaa impedanssin epäsuhtaan, signaalin heijastumiseen tai liian pitkiin jälkiin, mikä puolestaan ​​voi johtaa signaalin aaltomuodon muutoksiin ja ajoitusongelmiin, jotka vaikuttavat komponenttien kommunikaatioon ja piirin suorituskykyyn.

2. Häiriöt ja kohina: Väärä reititys voi altistaa johtimet viereisten komponenttien tai ulkoisten lähteiden häiriöille, mikä aiheuttaa kohinaa ja heikentää signaalin laatua ja johtaa tiedonsiirtovirheisiin.

3. Luotettavuuden heikkeneminen: Huonosti reititetyt piirit ovat alttiimpia vikaantumiselle ja voivat kohdata odottamattomia jännitehäviöitä, lämpöongelmia tai vaurioituneita liitäntöjä, mikä johtaa laitteiden toimintahäiriöihin tai suorituskyvyn heikkenemiseen.

Piirilevyjen reitityksen periaatteet ja menetelmät

1. Reititysprioriteetti ja signaalityypit:

Eri signaalityypit vaativat priorisointia piirilevysuunnittelussa. Kriittiset signaalit, kuten analogiset pienet signaalit, suurnopeussignaalit ja kellosignaalit, tulisi reitittää ensin. Nämä signaalit ovat herkkiä kohinalle ja häiriöille, mikä vaatii erityisiä reitityskerroksia ja minimaalisia silmukka-alueita. Manuaalinen reititys, suojaus ja turvallisen etäisyyden ylläpitäminen ovat tehokkaita toimenpiteitä signaalin laadun varmistamiseksi.

2. Maadoitus- ja tehojohtimien suunnittelu:

Maadoitusjohtimien tulisi olla leveämpiä kuin tehojohtimien, joiden puolestaan ​​tulisi olla leveämpiä kuin signaalijohtimien. 28 gramman kuparilevyllä 1 mm:n levyinen johdin kuljettaa tyypillisesti 1 A:n virran. Maadoitusjohtimet tulisi reitittää tiheästi ja kohdistaa signaalijohtimien suuntaisesti häiriöiden ja kohinan minimoimiseksi ja signaalin eheyden varmistamiseksi.

3. Välttely ja eristäminen reitityksessä:

Piirilevysuunnittelussa on erittäin tärkeää välttää signaalijohtimien ja tehojohtimien sekoittumista. Signaalijohtimet tulee pitää erillään tehojohtimista, jotta vältetään tehokohinan aiheuttamat häiriöt. Erityisesti korkeataajuisten signaalien reitityksen tulee olla lyhyt ja suora siirtoviiveiden ja -häviöiden vähentämiseksi. Maadoitus- ja tehojohtimet tulee erottaa toisistaan ​​keskinäisten häiriöiden välttämiseksi, erityisesti suurteho- ja korkeataajuuspiireissä.

4. Oskillaattorien ja herkkien signaalien reititys:

Oskillaattorien (kiteiden) ympärillä reititettäessä tulisi välttää tyhjiä alueita, erityisesti oskillaattorin alla, ja pysyä poissa teho-osista. Tämä estää teho- ja kellosignaalien väliset häiriöt, jotka voisivat vääristää kellosignaaleja ja vaikuttaa piirin yleiseen vakauteen. Vastaavasti herkkien signaalien (kuten analogisten signaalien) reititys tulisi erottaa digitaalisista signaaleista. Analogisten ja digitaalisten maadoitusten eristäminen voidaan saavuttaa käyttämällä ferriittihelmiä tai nollaohmisia vastuksia signaalihäiriöiden estämiseksi.

5. Terävien kulmien välttäminen jyrsinnässä:

Terävät kulmat ja suorakulmaiset johtimet suurnopeussignaalien reitityksessä voivat aiheuttaa impedanssin epäjatkuvuuksia. Suorakulmaiset kulmat voivat toimia johtimien kapasitiivisina kuormina, mikä hidastaa signaalin nousuaikoja, erityisesti suurnopeus- ja suurtaajuussovelluksissa. Kulmia tulisi välttää tai tarvittaessa käyttää 135°:n kulmia taivutuksissa.

6. Differentiaaliparin reititys:

Tiedonsiirrossa käytettävät differentiaaliparit vaativat yhtä pitkiä johtimia ja samankaltaisia ​​reitityspolkuja lähellä toisiaan yhteismuotoisten häiriöiden vähentämiseksi. Differentiaaliparit tulisi reitittää erikseen yksipäisistä signaaleista, jotta vältetään risteäminen tai päällekkäisyys, jotka voivat aiheuttaa häiriöitä.

7. Signaalisilmukka-alueiden minimointi:

Signaalijohtimien ja niiden paluureittien muodostaman silmukan pinta-ala tulisi minimoida. Pienemmät silmukka-alueet vähentävät ulkoisen säteilyn ja ulkoisista lähteistä tulevien häiriöiden mahdollisuutta. Varmista, että signaalin maadoitukset eivät ole jaettuja, ja käytä tarvittaessa läpivientireikiä pitääksesi maasilmukan mahdollisimman pienenä.

8. Käärmeenjäljet ​​ja impedanssin sovitus:

Käärmemäreittejä käytetään viiveiden säätämiseen ajoitusvaatimusten täyttämiseksi, mutta ne voivat heikentää signaalin laatua ja muuttaa siirtoviiveitä. Jos käärmemäreittejä tarvitaan, pidä yllä vähimmäistaivutussädettä ja varmista, että johtimien väli on neljä kertaa johtimen leveys ylikuulumisen vähentämiseksi. Impedanssin sovitus on ratkaisevan tärkeää suurnopeuspiireissä signaalin heijastumisen ja häiriöiden minimoimiseksi ja signaalin eheyden varmistamiseksi.

9. Virta- ja maadoituslinjojen asianmukainen suunnittelu:

Hyvä voimajohtojen suunnittelu on elintärkeää signaalihäiriöiden ja sähkömagneettisten häiriöiden vähentämiseksi. Voimajohtojen tulee olla leveitä ja lyhyitä resistanssin ja induktanssin vähentämiseksi, mikä varmistaa vakaan virransyötön. Maadoitusjohtojen tulee olla lähellä signaalijohtoja ja muodostaa silmukoita hyvien paluureittien tarjoamiseksi, mikä minimoi signaalisilmukka-alueet.

10. Simulaatioanalyysi ja prototyypin varmennus:

Piirilevyjen reitityssuunnittelun valmistumisen jälkeen simulointianalyysi ja prototyypin todentaminen ovat olennaisia ​​vaiheita. Simulointi auttaa arvioimaan reitityssuunnitelman suorituskykyä ja vakautta, tunnistamaan mahdolliset häiriöongelmat ja tekemään oikea-aikaisia ​​​​muutoksia. Tämä vähentää huomattavasti suunnitteluvirheitä ja parantaa piirien luotettavuutta.

Piirilevyjen reititys on sekä taidetta että teknistä alaa. Huolellinen reititys varmistaa optimaalisen piirin suorituskyvyn, signaalin eheyden ja järjestelmän pitkäaikaisen vakauden. SprintPCB:llä, johtavalla piirilevytehtaalla , ymmärrämme, että parhaiden tulosten saavuttaminen vaatii paitsi edistynyttä teknologiaa myös asiantuntemusta sekä suunnittelu- että valmistusprosesseissa. Suunnittelijoiden on otettava huomioon sähköiset ominaisuudet, mekaaninen rakenne ja valmistustekniikat varmistaakseen tehokkaan ja luotettavan piirisuunnittelun. Johtavana piirilevyvalmistajana SprintPCB on sitoutunut toimittamaan korkealaatuisia ratkaisuja, jotka täyttävät korkeimmat suorituskyky- ja luotettavuusstandardit.
