Korkean tiheyden omaavat piirilevyt (HDI) edustavat merkittävää edistysaskelta piirilevytekniikassa, sillä ne mahdollistavat kompaktimpien, tehokkaampien ja luotettavampien elektronisten laitteiden valmistuksen. Miniatyrisoinnin ja korkean suorituskyvyn elektroniikan kysynnän kasvaessa HDI-piirilevyistä on tullut välttämättömiä useilla eri teollisuudenaloilla, kuten kulutuselektroniikassa, autoteollisuudessa, lääkinnällisissä laitteissa ja ilmailu- ja avaruusteollisuudessa. Tässä artikkelissa tarkastellaan HDI-piirilevytekniikan monimutkaisuutta , sen etuja, valmistusprosesseja ja sitä, miksi SprintPCB on ihanteellinen kumppanisi HDI-piirilevyratkaisuihin.
HDI-piirilevytekniikan ymmärtäminen
HDI-piirilevyille on ominaista suurempi johdotustiheys pinta-alayksikköä kohti verrattuna perinteisiin piirilevyihin. Niissä on mikroreikiä, sokeita ja haudattuja reikiä sekä ohuita linjoja ja välejä, jotka saavuttavat erinomaisen sähköisen suorituskyvyn ja suunnittelun joustavuuden. Tämä tekniikka mahdollistaa useampien komponenttien integroinnin pienempään tilaan, mikä johtaa kevyempiin ja kompaktimpiin elektronisiin laitteisiin.
HDI-piirilevyjen edut
HDI-piirilevyillä on lukuisia etuja perinteisiin piirilevyihin verrattuna:
Miniatyrisointi: Mikroreikien ja ohuiden viivojen käyttö mahdollistaa pienempien ja ohuempien piirilevyjen suunnittelun, mikä on olennaista nykyaikaisissa kompakteissa laitteissa.
Parannettu sähköinen suorituskyky: Lyhyemmät signaalireitit vähentävät signaalihäviöitä ja parantavat signaalin eheyttä, mikä on ratkaisevan tärkeää suurnopeussovelluksissa.
Lisääntynyt luotettavuus: Yhteenliitäntöjen ja kerrosten määrän väheneminen minimoi mahdolliset vikaantumiskohdat ja parantaa siten yleistä luotettavuutta.
Suunnittelun joustavuus: HDI-teknologia tukee monimutkaisia malleja, joissa on suurempi komponenttitiheys, mikä mahdollistaa enemmän toimintoja rajoitetussa tilassa.
Kustannustehokas: Edistyneestä teknologiasta huolimatta HDI-piirilevyt voivat alentaa järjestelmän kokonaiskustannuksia minimoimalla lisäkomponenttien ja -liitäntöjen tarpeen.
HDI-piirilevyjen valmistusprosessi
HDI-piirilevyjen valmistus käsittää useita erikoistuneita prosesseja:- Laserporaus Tarkkaa laserporausta käytetään mikroläpivientien – joiden halkaisija on tyypillisesti alle 0,1 mm – muodostamiseen, mikä mahdollistaa kompaktit välikerrosten liitokset. Tämä prosessi on kriittinen HDI-suunnittelussa vaadittavan hienojakoisen ominaisuustiheyden saavuttamiseksi.
- Sokeat ja haudatut reiät Sokeat reiät yhdistävät ulkokerrokset yhteen tai useampaan sisäkerrokseen, kun taas haudatut reiät yhdistävät vain sisäiset kerrokset. Tällaiset rei'itystyypit ovat välttämättömiä monikerroksisissa HDI-rakenteissa, sillä ne mahdollistavat signaalin reitityksen kuluttamatta arvokasta pinta-alaa. Monimutkaiset pinot, kuten 1+N+1 tai 2+N+2, rakennetaan useiden laminointivaiheiden kautta.
- Peräkkäislaminointi HDI-piirilevyt rakennetaan kerros kerrokselta peräkkäistä laminointia käyttäen. Jokainen sykli sisältää kuvioinnin, laserporauksen ja puristamisen, mikä mahdollistaa suuren piiritiheyden ja monikerroksiset yhteenliitäntärakenteet.
- Läpivientien täyttö Mikroläpiviennit ja läpivienti-pad-rakenteet täytetään johtavalla tai johtamattomalla hartsilla tyhjien kohtien estämiseksi, mekaanisen lujuuden varmistamiseksi ja tasaisen pinnan luomiseksi komponenttien kiinnitystä varten. Tämä vaihe on erityisen tärkeä BGA- ja tiheästi asennettaville SMT-komponenteille.
- Laser Direct Imaging (LDI) Perinteisen filmivalotuksen sijaan LDI-tekniikka käyttää laseria piirikuvioiden suoraan valottamiseen fotoresistille. Tämä parantaa kuvan tarkkuutta, parantaa kohdistustarkkuutta ja tukee HDI-piirilevyille tyypillisiä hienoviivaisia piirteitä.
- Tarkka etsaus HDI-piirilevyjen jäljet ja välit ovat usein alle 75 μm (3 mil). Tarkkaan kontrolloituja etsausprosesseja käytetään mittatarkkuuden, reunojen määrittelyn ja tasaisuuden varmistamiseksi koko piirilevyllä.

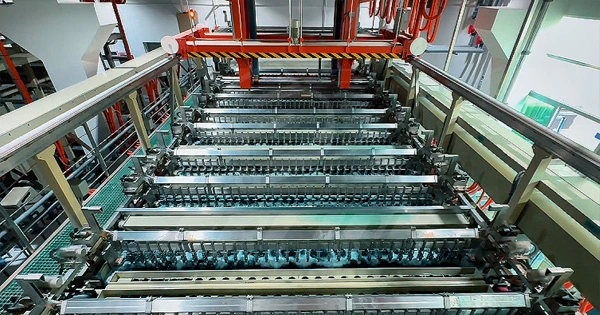

- Kuparointi Porauksen jälkeen johtava kupari kerrostetaan mikroläpivientien sisään galvanoinnin avulla luotettavien sähköisten yhteyksien muodostamiseksi kerrosten välille. Tasainen pinnoitteen paksuus on ratkaisevan tärkeä signaalin eheyden ja mekaanisen lujuuden kannalta.
- Impedanssin säätö Jälkijohtimien geometrian, dielektristen materiaalien ja välistyksen tarkka hallinta varmistaa tasaisen impedanssin nopeilla signaalireiteillä. Tämä on olennaista sovelluksissa, jotka vaativat signaalin eheyttä, kuten 5G:ssä, autojen tutkassa ja suurtaajuuslaskennassa.
- Pintakäsittelyviimeistelyjä , kuten ENIG (kemiallinen nikkeliupotuskulta), käytetään juotettavuuden parantamiseksi, hapettumisen estämiseksi ja pitkäaikaisen suorituskyvyn varmistamiseksi. Pintakäsittely tukee myös hienojakoisten komponenttien kokoonpanoa.
HDI-piirilevyjen sovellukset
HDI-piirilevyt ovat olennainen osa erilaisia tehokkaita sovelluksia:- Kulutuselektroniikka: Älypuhelimet, tabletit ja puettavat laitteet hyödyntävät HDI-piirilevyjä niiden kompaktin koon ja korkean toiminnallisuuden vuoksi.
- Autojärjestelmät: Edistykselliset kuljettajan avustusjärjestelmät (ADAS) ja tietoviihdejärjestelmät perustuvat HDI-piirilevyihin luotettavan suorituskyvyn saavuttamiseksi kompakteissa tiloissa.
- Lääkinnälliset laitteet: Kannettavat lääketieteelliset laitteet hyötyvät HDI-piirilevyjen pienentämisestä ja luotettavuudesta.
- Ilmailu- ja puolustusteollisuus: HDI-piirilevyt täyttävät tiukat luotettavuus- ja suorituskykyvaatimukset ilmailu- ja sotilassovelluksissa.
Miksi valita SprintPCB HDI-piirilevyratkaisuihin?
SprintPCB erottuu joukosta johtavana HDI-piirilevyjen valmistajana, joka tarjoaa kattavia ratkaisuja räätälöitynä juuri sinun tarpeisiisi：- Edistynyt teknologia: Huippuluokan laitteita hyödyntäen SprintPCB saavuttaa jopa 0,1 mm:n kokoiset mikroläpiviennit, mikä varmistaa tiheät yhteenliitännät.
- Laadunvarmistus: Kansainvälisten standardien, kuten ISO 9001 ja IATF16949, noudattaminen takaa tuotteiden korkean laadun.
- Asiantuntemus: Kokeneiden insinöörien tiimi tarjoaa suunnittelutukea ja teknistä ohjausta koko projektin ajan.
- Mukauttaminen: SprintPCB tarjoaa joustavia valmistusvaihtoehtoja erilaisiin suunnitteluvaatimuksiin ja tuotantomääriin.
- Globaali ulottuvuus: SprintPCB palvelee asiakkaita maailmanlaajuisesti ja varmistaa oikea-aikaiset toimitukset ja reagoivan asiakaspalvelun.
Johtopäätös
HDI-piirilevyteknologia on keskeisessä asemassa modernin elektroniikan kehittämisessä, ja se tarjoaa vertaansa vailla olevia etuja pienentämisessä, suorituskyvyssä ja luotettavuudessa. Yhteistyö kokeneen valmistajan, kuten SprintPCB:n, kanssa varmistaa, että tuotteesi hyödyntävät HDI-teknologian täyden potentiaalin. Kehitätpä sitten huippuluokan kuluttajaelektroniikkaa tai kriittisiä ilmailu- ja avaruusjärjestelmiä, SprintPCB tarjoaa asiantuntemuksen ja osaamisen HDI-piirilevytarpeisiisi.
