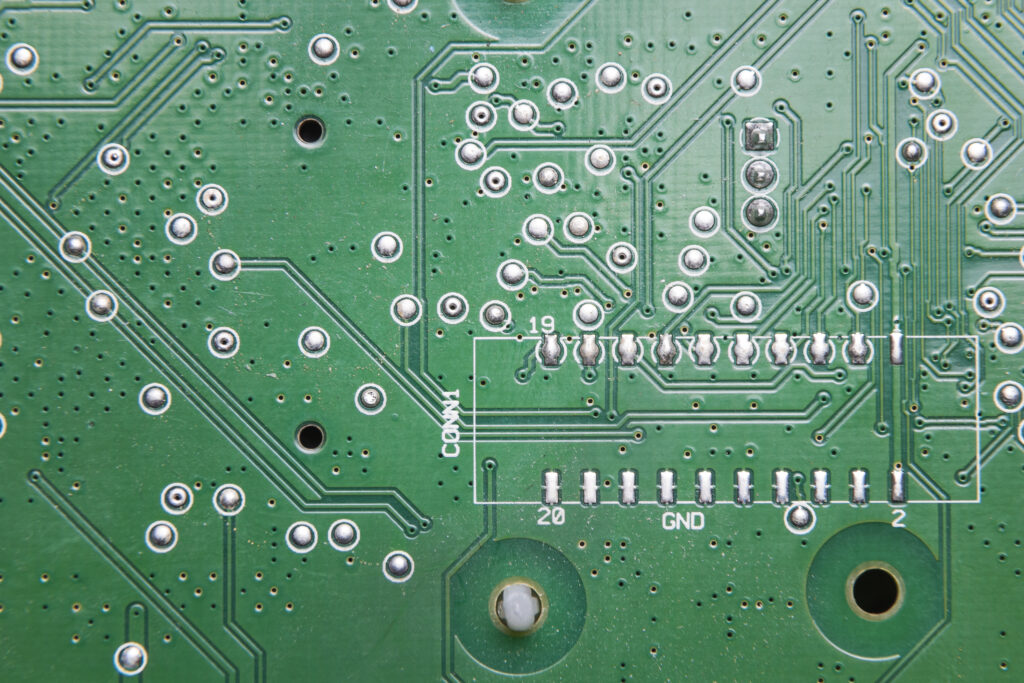

Oletko koskaan miettinyt, mihin nuo vihreät pinnoitteet ja valkoiset merkinnät elektronisissa laitteissa ovat tarkoitettu? Kun purat elektronisen laitteen tai tutkit huolellisesti elektronista prototyyppilevyäsi, saatat huomata vihreän pinnoitteen juotoskohdissa ja valkoiset merkinnät piirilevyssä. Näitä vihreitä pinnoitteita kutsutaan juotosmaskeiksi, ja valkoiset merkinnät ovat piirilevyjen silkkipainatuksia. Vaikka ne ovat suhteellisen pieniä elektroniikkalaitteiden valmistuksessa, niillä on erittäin tärkeä rooli. Tässä artikkelissa esitellään juotosmaskien ja piirilevyjen silkkipainatusten toiminnot sekä niiden hyödyt elektroniikan valmistusprosessissa. Ennen kuin perehdymme juotosmaskin ja piirilevyjen silkkipainatuksen merkitykseen, ymmärretään ensin niiden määritelmät ja toiminnot. Tämä auttaa meitä ymmärtämään paremmin niiden roolia elektroniikan valmistuksessa.
Mikä on juotosmaski?
Juotosmaski on piirilevylle (PCB) levitettävä pinnoite, tyypillisesti vihreä. Se levitetään juotosalustoille, jotka ovat komponenttien nastojen ja piirilevyn välissä olevia metallialueita. Juotosmaskit valmistetaan yleensä polyimidistä tai epoksihartsista ja ne levitetään kerroksena kuparifolion päälle piirilevylle. Juotosmaskin päätehtävänä on suojata juotosalustoja ulkoiselta ympäristön korroosiolta ja vaurioilta. Se muodostaa eristävän kerroksen, joka voi estää oikosulkuja, sähköisiä häiriöitä sekä hapettumisen tai korroosion aiheuttamia vaurioita juotosprosessin aikana. Juotosmaskin pinnoite voi myös vähentää juotossilloittumista ja virheitä juotosprosessin aikana varmistaen juotosliitosten tarkkuuden ja luotettavuuden. Juotosmaskilla on tärkeä rooli piirilevyjen valmistus- ja kokoonpanoprosesseissa. Suojakerroksena juotosmaski estää juotosalustoja joutumasta kosketuksiin syövyttävien aineiden, pölyn, kosteuden ja epäpuhtauksien kanssa, joita voi olla ulkoisessa ympäristössä. Tämä auttaa ylläpitämään juotosalustojen luotettavuutta ja kestävyyttä ja pidentää piirilevyn käyttöikää. Juotosmaskin eristävät ominaisuudet estävät tehokkaasti oikosulut eri juotosalustojen välillä estäen virheellisten virtareittien muodostumisen. Se vähentää myös sähkömagneettisten häiriöiden (EMI) ja radiotaajuushäiriöiden (RFI) todennäköisyyttä, mikä parantaa piirilevyn häiriönsietokykyä. Juotosmaskin pinnoite ohjaa juotteen virtausta, mikä vähentää juotosvirheitä ja oikosulkujen riskiä juotosalueiden välillä. Se tarjoaa tarkkoja ohjeita juotoksen sijainnin rajoittamiseksi, mikä tekee juotosprosessista hallitumman ja tarkemman. Juotosmaskia käytetään laajalti erilaisissa elektronisissa laitteissa ja teollisuudenaloilla, mukaan lukien, mutta ei rajoittuen: Viestintälaitteet: Juotosmaskia käytetään matkapuhelinten, reitittimien, tietoliikennetukiasemien ja muiden laitteiden piirilevyjen valmistus- ja kokoonpanoprosesseissa, varmistaen niiden vakauden ja luotettavuuden erilaisissa ympäristöissä. Autoelektroniikka: Autoelektroniikan alalla juotosmaskia käytetään ajoneuvojen ohjausyksiköiden, mittaristojen, autojen viihdejärjestelmien ja muiden valmistukseen ja kokoonpanoon, jotta varmistetaan niiden normaali toiminta ankarissa tärinä-, lämpötila- ja kosteusolosuhteissa. Teollisuuden ohjausjärjestelmät: Juotosmaskia käytetään piirilevyihin teollisuusautomaatio- ja ohjausjärjestelmissä suojaamaan piirilevyjä pölyltä, kosteudelta ja kemikaaleilta teollisuusympäristöissä, varmistaen laitteiden luotettavuuden ja vakauden. Lääketieteelliset laitteet: Lääketieteellisten laitteiden valmistuksessa juotosmaskia käytetään erilaisten lääketieteellisten laitteiden piirilevyillä estämään bakteerien, syövyttävien nesteiden ja ympäristön saastumisen vaikutus laitteen suorituskykyyn ja potilasturvallisuuteen. Yhteenvetona voidaan todeta,Juotosmaskilla on ratkaiseva rooli elektronisten laitteiden valmistuksessa useilla eri aloilla. Se suojaa juotosalueita, parantaa piirilevyjen vakautta ja luotettavuutta samalla vähentäen juotosvirheitä ja ylläpitokustannuksia. Se on välttämätön osa nykyaikaista elektroniikkavalmistusta. Nyt kun olemme ymmärtäneet juotosmaskin roolin, käännetään huomiomme piirilevyjen silkkipainatuksiin ja ymmärretään niiden merkitys.
Mitä ovat piirilevyjen silkkipainot?
Piirilevyjen silkkipaino tarkoittaa piirilevylle painettuja valkoisia merkintöjä, jotka tyypillisesti luodaan silkkipainotekniikalla. Ne ovat näkyviä merkintöjä, joita käytetään tunnistamiseen ja ohjeistamiseen kokoonpano-, testaus- ja korjausprosesseissa elektroniikan valmistuksen aikana. Silkkipaino sisältää tyypillisesti tekstiä, symboleja, nastojen nimilappuja, komponenttien sijoittelua ja muita asiaankuuluvia tietoja, jotka voidaan tulostaa suoraan piirilevyn pinnalle tai komponenttien päälle. Piirilevyjen silkkipainolla on tärkeä rooli elektroniikan valmistuksessa. Piirilevyjen silkkipaino tarjoaa teksti- ja symbolimerkintöjä, jotka auttavat tunnistamaan ja paikantamaan komponentteja, liittimiä, testipisteitä ja muita kriittisiä ominaisuuksia piirilevyllä. Tämä on erityisen tärkeää kokoonpanohenkilöstölle, koska he voivat asentaa ja liittää komponentteja oikein silkkipaino-ohjeiden mukaisesti, mikä vähentää kokoonpanovirheiden riskiä. Lisäksi silkkipaino tarjoaa hyödyllisiä viitteitä korjaukseen ja vianmääritykseen, mikä helpottaa ongelmien paikantamista ja korjaamista. Piirilevyjen silkkipaino voi parantaa piirilevyjen visuaalista tekstuuria ja antaa elektroniikkatuotteille ammattimaisen ja laadukkaan ulkonäön. Silkkipainon tarjoamat tarkat merkinnät ja selvästi näkyvät tiedot voivat lisätä tuotteen visuaalista vetovoimaa ja parantaa käyttökokemusta. Lisäksi silkkipainotekniikkaa voidaan käyttää tuotemerkkien logojen sisällyttämiseen ja räätälöintivaatimusten täyttämiseen käyttämällä eri värejä ja fontteja, mikä antaa tuotteelle ainutlaatuisia visuaalisia ominaisuuksia. Piirilevyjen silkkipaino tarjoaa visuaalisen esityksen tärkeistä tiedoista, mikä helpottaa piirilevyjen lukemista ja ymmärtämistä. Merkitsemällä komponenttien nastat, liitäntäpisteet, jännitteen ja signaalien nimet muiden tärkeiden yksityiskohtien ohella silkkipaino auttaa insinöörejä ja teknikkoja ymmärtämään nopeasti piirilevyn toiminnallisuuden ja suunnittelutarkoituksen. Tämä on välttämätöntä elektronisten järjestelmien kehittämisessä, testauksessa ja ylläpidossa, koska se auttaa vähentämään virheitä ja parantamaan tehokkuutta. Piirilevyjen silkkipainotekniikkaa käytetään laajalti erilaisissa elektronisissa laitteissa ja järjestelmissä, mukaan lukien, mutta ei rajoittuen, seuraavilla aloilla: Kulutuselektroniikka: Piirilevyjen silkkipainotekniikkaa käytetään yleisesti kulutuselektroniikkatuotteissa, kuten matkapuhelimissa, tableteissa, televisioissa, äänilaitteissa ja kodinkoneissa. Ne auttavat käyttäjiä tunnistamaan ja käyttämään erilaisia toiminnallisia painikkeita, liittimiä ja merkkivaloja. Teollisuuden ohjaus: Teollisuuden automaatio- ja ohjausjärjestelmissä piirilevyjen silkkipainotekniikkaa käytetään tunnistamaan keskeiset komponentit, kuten anturit, toimilaitteet, ohjaimet ja liittimet, jotta insinöörit voivat tehdä oikeanlaisen johdotuksen ja virheenkorjauksen. Lääketieteelliset laitteet: Lääketieteellisessä teollisuudessa piirilevyjen silkkipaino on ratkaisevan tärkeää lääkinnällisten laitteiden eri toiminnallisten alueiden, ohjauspaneelien ja varoituskylttien tunnistamisessa.Ne tarjoavat terveydenhuollon työntekijöille olennaisia ohjeita laitteiden oikeanlaiseen käyttöön ja tiettyjen turvallisuusohjeiden noudattamiseen. Autoelektroniikka: Autoelektroniikan alalla piirilevyjen silkkipainoa käytetään tunnistamaan keskeiset komponentit, kuten ohjausyksiköt, anturit, johtosarjat ja liittimet autoelektroniikkajärjestelmissä. Ne auttavat teknikkoja diagnostiikassa, korjauksissa ja huoltotöissä. Yhteenvetona voidaan todeta, että piirilevyjen silkkipainolla on ratkaiseva rooli elektroniikan valmistuksessa, sillä se tarjoaa tunnistamista, ohjausta ja luettavuutta, mikä parantaa piirilevyjen toimivuutta ja visuaalisia tehosteita. Olipa kyseessä sitten kulutuselektroniikka, teollisuusohjaus, lääkinnälliset laitteet tai autoelektroniikka, piirilevyjen silkkipainolla on keskeinen rooli elektronisten tuotteiden suorituskyvyn ja luotettavuuden varmistamisessa. Juotosmaskin ja piirilevyjen silkkipainon esittelyn kautta voimme nähdä niiden merkityksen elektroniikan valmistuksessa. Nyt tehdään yhteenveto niiden eduista. Juotosmaskilla ja piirilevyjen silkkipainolla on ratkaiseva rooli piirilevyjen ja juotosalueiden suojaamisessa. Juotosmaski on juotosalueille levitetty pinnoitekerros, joka estää liiallisen juotospastan virtaamisen juottamisen aikana, välttäen siten oikosulkuja ja juotosvirheitä. Se toimii myös esteenä ilmaa, kosteutta ja muita ympäristötekijöitä vastaan, jotka voivat aiheuttaa piirilevyn korroosiota ja hapettumista, pidentäen siten sen käyttöikää. Juotosmaski tarjoaa myös eristäviä ominaisuuksia, estäen sähköiset oikosulut juotosalueiden välillä. Lisäksi se voi tarjota tietynasteisen mekaanisen suojan, mikä vähentää ulkoisten fyysisten vaurioiden vaikutusta piirilevyyn. Yhteenvetona voidaan todeta, että juotosmaski varmistaa piirilevyn ja juotosalueiden normaalin toiminnan erilaisissa ympäristöissä tarjoamalla suojakerroksen, mikä parantaa laitteiden luotettavuutta ja vakautta. Juotosmaskilla ja piirilevyn silkkipainolla on ratkaiseva rooli elektroniikan valmistusprosessissa, ja ne parantavat merkittävästi valmistuksen tehokkuutta. Juotosmaskin läsnäolo helpottaa ja tarkentaa juotosprosessia. Se voi rajoittaa juotospastan virtausta, mikä yksinkertaistaa komponenttien sijoittamista juotosalueille. Juotosmaskin olemassaolo vähentää myös juotospastan hävikkiä juotosprosessin aikana, mikä parantaa tuotannon tehokkuutta ja alentaa kustannuksia. Lisäksi piirilevyn silkkipaino toimii merkintä- ja ohjaustyökaluna, joka auttaa valmistushenkilöstöä elektronisten komponenttien tarkassa sijoittelussa ja asennuksessa, mikä vähentää kokoonpanovirheiden mahdollisuutta. Tarjoamalla selkeät ohjeet ja merkinnät piirilevyn silkkipaino tekee valmistusprosessista tehokkaamman, tarkemman ja hallittavamman. Piirilevyjen silkkipainatuksella on tärkeä rooli elektroniikkavalmistuksessa, sillä se mahdollistaa tunnistamisen ja ohjauksen. Silkkipainatusmerkinnät näkyvät piirilevyllä tyypillisesti valkoisten symbolien, tekstin tai grafiikan muodossa.Niitä voidaan käyttää tärkeiden paikkojen, kuten komponenttien, liittimien ja testipisteiden, tunnistamiseen piirilevyllä. Nämä merkinnät auttavat valmistushenkilöstöä tunnistamaan ja paikantamaan komponentit tarkasti kokoonpanon ja testauksen aikana, mikä vähentää virheitä ja parantaa tehokkuutta. Lisäksi piirilevyjen silkkipaino voi sisältää versionumeroita, valmistajan tietoja ja muita tärkeitä tunnisteita, mikä helpottaa myynnin jälkeistä huoltoa ja vianmääritystä. Selkeän tunnistuksen ja ohjeistuksen avulla piirilevyjen silkkipaino auttaa varmistamaan piirilevyjen laadun ja yhdenmukaisuuden, yksinkertaistaa valmistusprosessia ja parantaa tuotteen jäljitettävyyttä. Kuten tässä artikkelissa käsitellään, juotosmaskilla ja piirilevyjen silkkipainolla on ratkaiseva rooli elektroniikan valmistuksessa. Juotosmaski suojaa piirilevyä ja juotoskohtia estäen oikosulut ja ympäristön aiheuttaman korroosion. Samaan aikaan piirilevyjen silkkipaino tarjoaa tunnistusta ja ohjausta, mikä tekee elektroniikan valmistusprosessista tehokkaamman ja tarkemman. Nämä pienet vihreät pinnoitteet ja valkoiset merkinnät ovat avainasemassa elektronisten laitteiden suorituskyvyssä ja luotettavuudessa. Siksi juotosmaski ja piirilevyjen silkkipaino ovat välttämättömiä niin henkilökohtaisissa tee-se-itse-projekteissa kuin laajamittaisessa tuotannossakin.
