<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">3 haastetta ja ratkaisua RF-piirilevyille

2023-06-07Reportteri: SprintPCB

Tässä blogikirjoituksessa tutkimme radiotaajuuspiirilevyihin (RF-piirilevyihin) liittyviä haasteita ja ratkaisuja. RF-piirilevyt ovat eräänlainen piirilevy, jota käytetään laajalti korkeataajuisten signaalien siirrossa ja RF-elektroniikkalaitteissa. Viestintä- ja elektroniikkatekniikoiden nopean kehityksen myötä RF-piirien suunnittelusta ja valmistuksesta on tullut yhä monimutkaisempaa ja kriittisempää. Siksi RF-piirilevyjen kohtaamien haasteiden ymmärtäminen ja sopivien ratkaisujen toteuttaminen on välttämätöntä korkean suorituskyvyn ja luotettavuuden varmistamiseksi. Aloitetaan määrittelemällä RF-piirilevyt ja keskustelemalla niiden sovelluksista. RF-piirilevyt ovat erityisiä piirilevyjä, joita käytetään korkeataajuisten signaalien käsittelyyn ja lähettämiseen. Niitä käytetään yleisesti langattomissa viestintäjärjestelmissä, tutkissa, satelliittiviestinnässä, korkeataajuussuodattimissa ja muissa RF-elektroniikkalaitteissa. Korkeataajuisten signaalien herkkyyden vuoksi signaalin eheydelle ja häiriöille RF-piirilevyjen suunnittelussa ja valmistuksessa on oltava huolellinen. RF-piirilevyt kohtaavat kuitenkin useita haasteita suunnittelu- ja valmistusprosessin aikana. Ensisijaisesti kyse on korkeataajuisten signaalien siirron vaatimuksista. Korkeataajuiset ominaisuudet ja signaalin eheys ovat kriittisiä näkökohtia RF-piirien suunnittelussa. Korkeataajuusalueella signaalin lähetys ja vastaanotto vaikeutuvat, koska signaalipolkujen pituus ja muoto vaikuttavat merkittävästi lähetysominaisuuksiin. Lisäksi signaalihäiriöt ja kohina aiheuttavat merkittäviä ongelmia korkeataajuusympäristöissä. Toiseksi, materiaalivalinta ja suunnittelun optimointi asettavat haasteita RF-piirilevyille. RF-piirilevyjen suorituskyky riippuu käytettyjen alustamateriaalien dielektrisestä vakiosta ja häviökertoimista. Oikea materiaalivalinta ja suunnittelun optimointi voivat minimoida signaalihäviöt ja -häiriöt. Lisäksi siirtolinjojen ja antennien suunnittelu on ratkaisevan tärkeää RF-piirilevyissä, koska niillä on keskeinen rooli signaalin säteilyssä ja vastaanotossa. Kolmanneksi, myös valmistusprosessit asettavat haasteita. RF-piirilevyjen valmistus vaatii huolellista piirilevyjen asettelun ja kerrosten pinoamisen harkintaa optimaalisen signaalinsiirtotehon varmistamiseksi. Lisäksi maadoitus- ja suojaustekniikoiden soveltaminen on välttämätöntä signaalihäiriöiden ja sähkömagneettisen säteilyn vähentämiseksi. Myös toleranssinhallintaa ja prosessivaatimuksia on harkittava huolellisesti valmistusprosessin tarkkuuden ja vakauden varmistamiseksi. Näiden haasteiden ratkaisemiseksi on ehdotettu ja laajalti otettu käyttöön useita ratkaisuja. Suunnitteluvaiheessa voidaan käyttää korkean suorituskyvyn materiaaleja, ja signaalipolut ja asettelut voidaan optimoida signaalinsiirron laadun maksimoimiseksi. Lisäksi simulointi- ja analyysityökalujen käyttö auttaa insinöörejä ennustamaan ja optimoimaan RF-piirilevyjen suorituskykyä. Valmistusprosessissa tarkka kerrosten pinoaminen ja kerrosten väliset yhteydet,yhdessä edistyneiden valmistustekniikoiden kanssa voivat varmistaa RF-piirilevyjen laadun ja suorituskyvyn. Lisäksi tiukka laadunvalvonta ja testaus ovat ratkaisevan tärkeitä RF-piirilevyjen vakauden ja luotettavuuden varmistamiseksi. Testaus ja validointi ovat myös merkittävässä roolissa RF-piirilevyjen suorituskyvyn varmistamisessa. Korkeataajuiset mittaukset ja ominaisuusanalyysit voivat auttaa varmistamaan signaalinsiirron laadun ja ominaisuudet. Signaalin eheys ja suorituskyvyn validointi ovat kriittisiä vaiheita sen varmistamisessa, että RF-piirilevyt noudattavat suunnitteluvaatimuksia. Lopuksi, jatkuva parantaminen ja innovointi ovat välttämättömiä RF-piirilevyteknologian kehittämiselle. Uusien teknologioiden ja alan trendien seuraaminen ja niiden käyttöönotto on ratkaisevan tärkeää kilpailuedun ylläpitämiseksi. Samanaikaisesti suunnittelu- ja valmistusprosessien jatkuva parantaminen RF-piirilevyjen suorituskyvyn ja luotettavuuden parantamiseksi on avainasemassa kestävässä kehityksessä. Tämän artikkelin seuraavissa osioissa syvennymme näihin ratkaisuihin ja esittelemme RF-piirilevyteknologian käytännön sovelluksia ja saavutuksia onnistuneen tapaustutkimuksen avulla. Ymmärtämällä RF-piirilevyjen haasteet ja toteuttamalla vastaavat ratkaisut voimme paremmin vastata korkeataajuisen signaalinsiirron vaatimuksiin ja edistää RF-elektronisten laitteiden kehitystä.

RF-piirilevyn haasteet

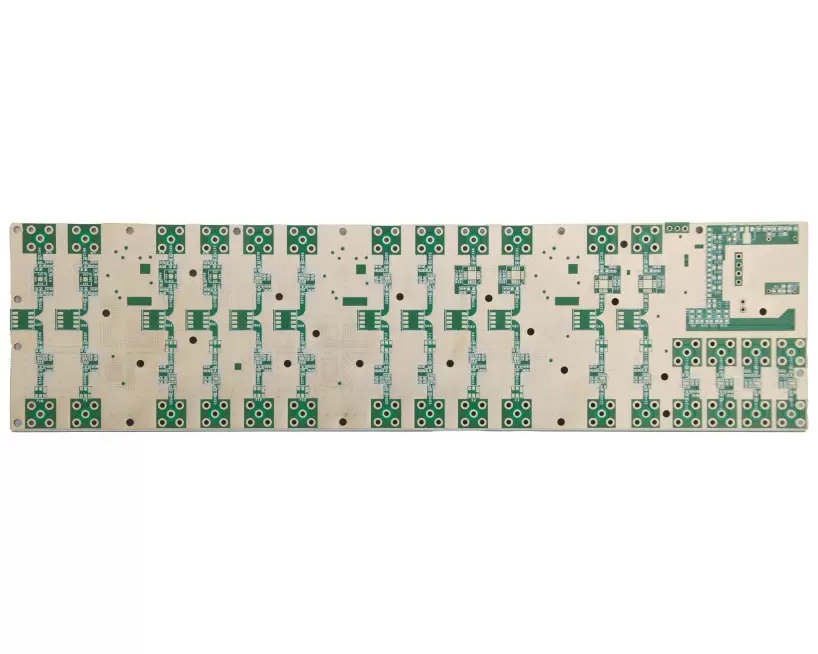

RF-radiotaajuuspiirilevyjen valmistus

Korkean taajuuden signaalin lähetysvaatimukset

Korkeataajuiset ominaisuudet ja signaalin eheys: RF-piirilevyjen haasteena on signaalin eheyden ylläpitäminen korkeataajuisessa signaalinsiirrossa. Tähän sisältyy signaalin vaimenemisen, heijastumisen ja vääristymisen kaltaisten ongelmien ratkaiseminen, jotka ovat kriittisiä luotettavan signaalinsiirron varmistamiseksi. Häiriö- ja kohinaongelmat: Korkeataajuiset piirit ovat alttiita ulkoisille häiriöille ja kohinalähteille, kuten sähkömagneettiselle säteilylle, ylikuulumiselle ja resonanssille. Nämä häiriölähteet voivat johtaa signaalin vääristymiseen ja heikentää järjestelmän suorituskykyä. Siksi RF-piirilevyjen on tehokkaasti vaimennettava häiriölähteitä ja tarjottava riittävä suojaus ja eristys.

Materiaalivalinta ja suunnittelun optimointi

Dielektrisyysvakio ja häviötekijät: RF-piirilevymateriaalien dielektrisyysvakio määrää signaalin etenemisnopeuden ja impedanssin sovituksen. Sopivien dielektrisyysvakioiden omaavien materiaalien valinta on ratkaisevan tärkeää vakaan signaalinsiirron ylläpitämiseksi. Lisäksi materiaalien häviötekijät voivat vaikuttaa signaalin vaimenemiseen ja vääristymiseen. Siirtolinjan ja antennin suunnittelu: Siirtolinjojen ja antennien geometria, pituus ja asettelu vaikuttavat merkittävästi RF-piirilevyjen siirto-ominaisuuksiin. Haasteena on siirtolinjan impedanssin sovituksen optimointi, siirtolinjan häviöiden minimointi ja sähkömagneettisen säteilyn vähentäminen.

Valmistusprosessin haasteet

Piirilevyn asettelu ja kerrosten pinoaminen : RF-piirilevyjen asettelun ja kerrosten pinoamisen suunnittelussa on otettava huomioon signaalin eheys ja sähkömagneettinen yhteensopivuus. Oikea piirilevyn asettelu ja kerrosten pinoaminen voivat vähentää signaalihäiriöitä ja ylikuulumista, mikä parantaa RF-suorituskykyä.

Maadoitus- ja suojaustekniikat : Tehokkaat maadoitus- ja suojaustekniikat ovat välttämättömiä RF-piirilevyissä häiriölähteiden ja sähkömagneettisen säteilyn estämiseksi. Tähän sisältyy asianmukainen maadoitussuunnittelu, maatason suunnittelu ja suojarakenteiden optimointi.

Toleranssien hallinta ja prosessivaatimukset : RF-piirilevyillä on tiukat toleranssien hallinta- ja prosessivaatimukset valmistuksen aikana. Mittojen, kohdistuksen, metalloinnin ja juotosprosessien tarkka hallinta on ratkaisevan tärkeää RF-suorituskyvyn ylläpitämiseksi.

Ratkaisut

Suunnitteluvaiheessa huomioon otettavaa Suunnitteluvaiheessa voidaan toteuttaa seuraavat ratkaisut RF-piirilevysuunnittelun haasteiden ratkaisemiseksi:

Korkean suorituskyvyn materiaalien käyttö:

RF-piirilevyjen valmistuksessa tarvitaan materiaaleja, joilla on alhainen dielektrinen vakio ja pieni häviö energiahäviön ja häiriöiden minimoimiseksi signaalinsiirron aikana. Korkean suorituskyvyn materiaalien, kuten PTFE:n (polytetrafluoroeteenin) tai korkeataajuuslaminaattien, valitseminen voi parantaa signaalin eheyttä ja suorituskykyä.

Signaalireittien ja asettelun optimointi:

Signaalireittien ja asettelun huolellinen harkinta on tärkeää signaalilinjojen välisten häiriöiden minimoimiseksi. Järkevä signaalin reititys, sopivat väliseinät ja kerrosten pinoaminen voivat vähentää ylikuulumista ja heijastuksia, mikä parantaa signaalin laatua.

Simulointi- ja analyysityökalujen käyttö:

RF-simulointi- ja analyysityökalujen, kuten sähkömagneettisen kentän simulointiohjelmistojen ja taajuusalueen analyysityökalujen, käyttö voi auttaa arvioimaan suunnittelun suorituskykyä ja optimoimaan sitä. Nämä työkalut auttavat ennustamaan keskeisiä parametreja, kuten signaalin eheyttä, impedanssin sovitusta ja signaalihäviötä, mikä mahdollistaa mahdollisten ongelmien varhaisen havaitsemisen ja ratkaisemisen. Teknologiset ratkaisut valmistusprosessissa RF-piirilevyjen valmistusprosessin aikana voidaan käyttää seuraavia ratkaisuja haasteiden ratkaisemiseksi:

Tarkka kerrosten pinoaminen ja välikerrosten yhteydet:

Kerrosten pinoaminen ja kerrosten väliset liitännät ovat ratkaisevan tärkeitä RF-piirilevyille. Tarkkojen valmistusprosessien ja tarkkojen laitteiden käyttö varmistaa kerrosten välisten liitäntöjen yhdenmukaisuuden ja luotettavuuden, välttäen signaalihäviöitä ja haitallisia vaikutuksia.

Edistyneet valmistusprosessit:

Kehittyneiden valmistusprosessien, kuten hienoviivaisen piirilevyjen valmistuksen, erittäin tarkan etsauksen ja hienostuneiden kemiallisten käsittelyjen, käyttö varmistaa prosessin tarkkuuden ja hallittavuuden. Nämä prosessit parantavat viivan tarkkuutta, aukon tarkkuutta ja mittahallintaa, mikä täyttää korkeataajuisen signaalinsiirron vaatimukset.

Tiukka laadunvalvonta ja testaus:

Tiukkojen laadunvalvontatoimenpiteiden ja testausmenetelmien toteuttaminen valmistusprosessin aikana on olennaista. Mahdollisten valmistusvirheiden varhainen havaitseminen ja korjaaminen voidaan saavuttaa edistyneillä tarkastuslaitteilla ja -tekniikoilla, kuten röntgentarkastuksella, infrapunatermografialla ja suurtaajuusmittauksilla, mikä varmistaa tuotteen laadun ja suorituskyvyn vakauden. Testaus ja varmennus RF-piirilevyjen testaus- ja varmennusvaiheessa voidaan käyttää seuraavia ratkaisuja suunnittelun ja valmistuksen tulosten validoimiseksi:

Korkeataajuiset mittaukset ja karakterisointi:

Korkean taajuuden mittauslaitteita ja -työkaluja, kuten verkkoanalysaattoreita ja spektrianalysaattoreita, käytetään RF-piirilevyjen karakterisointi- ja taajuusvastetestien suorittamiseen. Näissä testeissä arvioidaan suorituskykyindikaattoreita, kuten signaalin siirtohäviötä, impedanssin sovitusta ja kaistanleveyttä, ja verrataan niitä suunnitteluspesifikaatioihin.

Signaalin eheyden ja suorituskyvyn varmennus:

Signaalin eheystestejä, mukaan lukien aikatason heijastus, ylikuuluminen ja kytkentä, suoritetaan signaalin eheyden varmistamiseksi. Signaalin eheyden validointi varmistaa RF-piirilevyjen luotettavuuden ja vakauden todellisissa sovelluksissa. Jatkuva parantaminen ja innovointi Jatkuva parantaminen ja innovointi RF-piirilevyteknologiassa on ratkaisevan tärkeää haasteisiin vastaamiseksi. Seuraavat ratkaisut edistävät jatkuvaa parantamista ja innovointia:

Uusien teknologioiden ja alan trendien seuraaminen:

Pysy ajan tasalla RF-piirilevyjen alan uusista teknologioista ja alan trendeistä, kuten uusista materiaaleista, valmistusprosesseista ja suunnittelumenetelmistä. Näiden teknologioiden oikea-aikainen käyttöönotto ja soveltaminen parantavat RF-piirilevyjen suorituskykyä ja luotettavuutta.

Suunnittelu- ja valmistusprosessien jatkuva parantaminen:

Paranna jatkuvasti suunnittelu- ja valmistusprosesseja etsimällä optimointimenetelmiä ja -työkaluja, jotka parantavat tuotannon tehokkuutta ja tuotteiden laatua. Prosessien virtauksen optimointi automaation ja älykkäiden ratkaisujen avulla vähentää inhimillisiä virheitä ja vaihteluita valmistuksessa. Ratkaisujen avulla RF-piirilevyjen valmistajat ja suunnittelijat voivat voittaa haasteet ja parantaa RF-piirilevyjen suorituskykyä, luotettavuutta ja valmistettavuutta. Tämä helpottaa suurtaajuisen tietoliikenteen ja elektronisten laitteiden kasvavien vaatimusten täyttämistä, mikä edistää edelleen RF-teknologian kehitystä.

Case-tutkimus: RF-piirilevyn onnistunut käyttö

RF-piirilevyjen suunnittelu ja valmistus 5G-tukiasemille

Case-tutkimus: RF-piirilevyn suunnittelu ja valmistus 5G- tukiasemille Tausta 5G-viestintäteknologian nopean kehityksen myötä RF-piirilevyille asetetaan yhä suurempia vaatimuksia. Viestintälaitteita valmistava yritys päätti kehittää 5G-teknologiaan perustuvan tehokkaan tukiaseman. Korkean taajuuden signaalinsiirron, signaalin eheyden ja suorituskyvyn vakauden vaatimusten täyttämiseksi he valitsivat RF-piirilevyt tukiaseman kriittiseksi komponentiksi. RatkaisuSuunnitteluvaiheessa huomioitavia asioita: Suunnitteluvaiheessa käytettiin edistyneitä RF-piirien suunnittelutyökaluja ja simulointiohjelmistoja signaalireittien optimoimiseksi parhaan signaalin eheyden ja siirtotehon varmistamiseksi. Lisäksi valittiin erikoismateriaaleja, joilla on alhainen dielektrinen vakio ja pieni häviö, signaalin vaimenemisen ja siirtohäviöiden minimoimiseksi. Valmistusprosessin tekniset ratkaisut: RF-piirilevyn laadun ja suorituskyvyn varmistamiseksi käytettiin tarkkoja kerrosten pinoamis- ja yhteenliitäntätekniikoita. Piirilevyn asettelun optimoinnilla ja suojaustekniikoiden toteuttamisella signaalihäiriöitä ja kohinaa vähennettiin merkittävästi. Tarkkojen mittojen ja toleranssien hallinnan varmistamiseksi käytettiin edistyneitä mikrohienoja piirilevykuvioiden valmistusprosesseja ja tarkkaa ohjausta. Testaus ja validointi: Kattavia korkeataajuusmittauksia ja ominaisuusanalyysejä tehtiin sen varmistamiseksi, että RF-piirilevy saavutti vakaan suorituskyvyn suunnitellulla taajuusalueella. Ammattimaisia signaalin eheyden analyysityökaluja käytettiin piirilevyn signaalinsiirron ja rajapinnan luotettavuuden varmentamiseen. Saavutukset ja hyödyt Korkea suorituskyky ja vakaus: Optimoitujen suunnittelu- ja valmistusratkaisujen ansiosta 5G-tukiaseman RF-piirilevy saavutti korkeataajuussignaalin siirron vaatimukset ja osoitti erinomaisen signaalin eheyden ja vakauden. Suorituskyvyn parantaminen ja markkinoiden kilpailukyky: 5G-teknologiaan perustuvan tehokkaan tukiaseman onnistunut lanseeraus paransi asiakastyytyväisyyttä ja vahvisti yrityksen kilpailukykyä tietoliikennelaitemarkkinoilla. RF-piirilevyn parantunut luotettavuus ja vakaus edistivät tuotteen suorituskyvyn paranemista. Teknologinen kertyminen ja innovaatiot: Yrityksen suunnittelu- ja valmistustiimit keräsivät koko projektin ajan arvokasta kokemusta ja tietoa RF-piirilevyistä. Tämä tarjoaa vankan teknisen perustan ja tukee tulevia projekteja jatkuvan innovaation avulla. Tämä onnistunut tapaustutkimus havainnollistaa RF-piirilevyjen merkitystä ja sovellusarvoa esimerkiksi 5G-viestinnän kaltaisilla aloilla. Oikeilla suunnittelu- ja valmistusratkaisuilla RF-piirilevyt voivat täyttää korkeataajuisen signaalinsiirron vaatimukset, tarjota vakaan suorituskyvyn ja luotettavuuden, mikä edistää modernin tietoliikenneteknologian kehitystä. Tässä artikkelissa olemme käsitelleet radiotaajuuspiirilevyjen (RF-piirilevyjen) suunnittelussa ja valmistuksessa kohtaamia haasteita ja ehdottaneet ratkaisuja niiden voittamiseksi. RF-piirilevyillä on ratkaiseva rooli modernissa viestinnässä ja elektroniikassa, mutta korkeataajuisen signaalinsiirtovaatimukset, materiaalivalinta ja valmistuksen monimutkaisuus asettavat haasteita. Toteuttamalla asianmukaisia ratkaisuja voimme kuitenkin varmistaa RF-piirilevyjen suorituskyvyn ja luotettavuuden. Suunnitteluvaiheen aikanaHuomioitavaa on muun muassa korkean suorituskyvyn materiaalien käyttö, signaalireittien ja -asettelun optimointi sekä simulointi- ja analyysityökalujen käyttö, jotka auttavat arvioimaan suunnitteluvaihtoehtoja. Valmistusprosessin teknologisiin ratkaisuihin kuuluvat tarkka kerrosten pinoaminen ja yhteenliitännät, edistyneet valmistusprosessit sekä tiukka laadunvalvonta ja testaus. Testaus- ja validointivaiheeseen kuuluu tekniikoita, kuten korkeataajuusmittauksia, suorituskykyanalyysiä ja signaalin eheyden varmennusta. Jatkuva parantaminen ja innovointi ovat keskeisiä tekijöitä RF-piirilevyjen menestyksessä. Uusien teknologioiden ja alan trendien seuraaminen sekä suunnittelu- ja valmistusprosessien jatkuva parantaminen parantavat RF-piirilevyjen suorituskykyä ja luotettavuutta. Onnistuneiden tapaustutkimusten avulla tarkastelemme näiden ratkaisujen käytännön sovelluksia ja saavutuksia. Nämä tapaukset tarjoavat näkemyksiä RF-piirilevyjen suunnittelu- ja valmistusprosessista ja tarjoavat ohjeita tuleville projekteille. Yhteenvetona voidaan todeta, että RF-piirilevyillä on ratkaiseva rooli nykyaikaisessa viestinnässä ja elektroniikassa, mutta ne kohtaavat haasteita suunnittelu- ja valmistusvaiheissa. Asianmukaisilla ratkaisuilla nämä haasteet voidaan kuitenkin voittaa RF-piirilevyjen suorituskyvyn ja luotettavuuden varmistamiseksi. Teknologian kehittyessä voimme odottaa RF-piirilevyjen olevan entistä merkittävämmässä roolissa tulevaisuuden parannuksissa ja innovaatioissa.
