Juotospallo piirilevyllä: Keskeinen komponentti modernissa elektroniikkavalmistuksessa

2023-07-27Reportteri: SprintPCB

Oletko koskaan miettinyt, miten nykyaikaiset elektroniikkatuotteet saavuttavat erittäin monimutkaisia toimintoja ja suorituskykyä? Tässä digitaalisessa aikakaudessa älypuhelimet, tietokoneet, tabletit ja muut käyttämämme laitteet ovat vahvasti riippuvaisia edistyneestä elektroniikan valmistusteknologiasta. Näiden huipputeknologioiden joukossa juotospallolla on näennäisesti merkityksetön rooli, mutta sillä on ratkaisevan tärkeä rooli. Jos olet kiinnostunut elektroniikan valmistusalasta, olet ehkä jo kuullut termin "juotospallo". Mitä se tarkalleen ottaen on ja mikä on sen tarkoitus? Tässä blogikirjoituksessa paljastamme juotospallon merkityksen elektroniikan valmistusteollisuudessa ja sen roolin sirujen pakkaustekniikassa ja piirilevyliitännöissä.

Mikä on juotospallo?

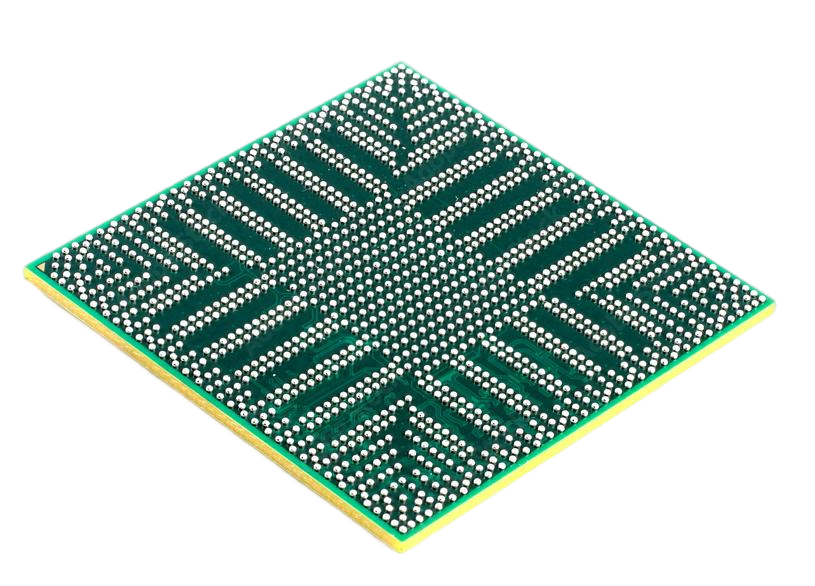

Ensinnäkin ymmärretään, mitä juotospallo on. Juotospallo on pieni juotosmateriaali, joka koostuu tyypillisesti tinasta ja muista seosaineista. Näiden pienten pallojen halkaisija vaihtelee yleensä muutamasta kymmenestä mikrometristä useisiin satoihin mikrometreihin sovelluksen erityisvaatimuksista riippuen. Juotospalloja voidaan saada erikoistuneilla valmistusprosesseilla, joilla varmistetaan niiden tasainen koko ja muoto, mikä tarjoaa elektroniikkateollisuudelle vakaan ja luotettavan juotosmateriaalin. Juotospallot valmistetaan tyypillisesti tinasta (Sn) pääkomponenttina, johon on lisätty muita seosaineita, kuten lyijyä (Pb), hopeaa (Ag), vismuttia (Bi), kuparia (Cu) jne., erilaisten juotosseosten muodostamiseksi. Näiden seosten valinta riippuu sovelluksen vaatimuksista, kuten juotoslämpötilasta, luotettavuusvaatimuksista ja ympäristömääräyksistä. juotospallo BGA

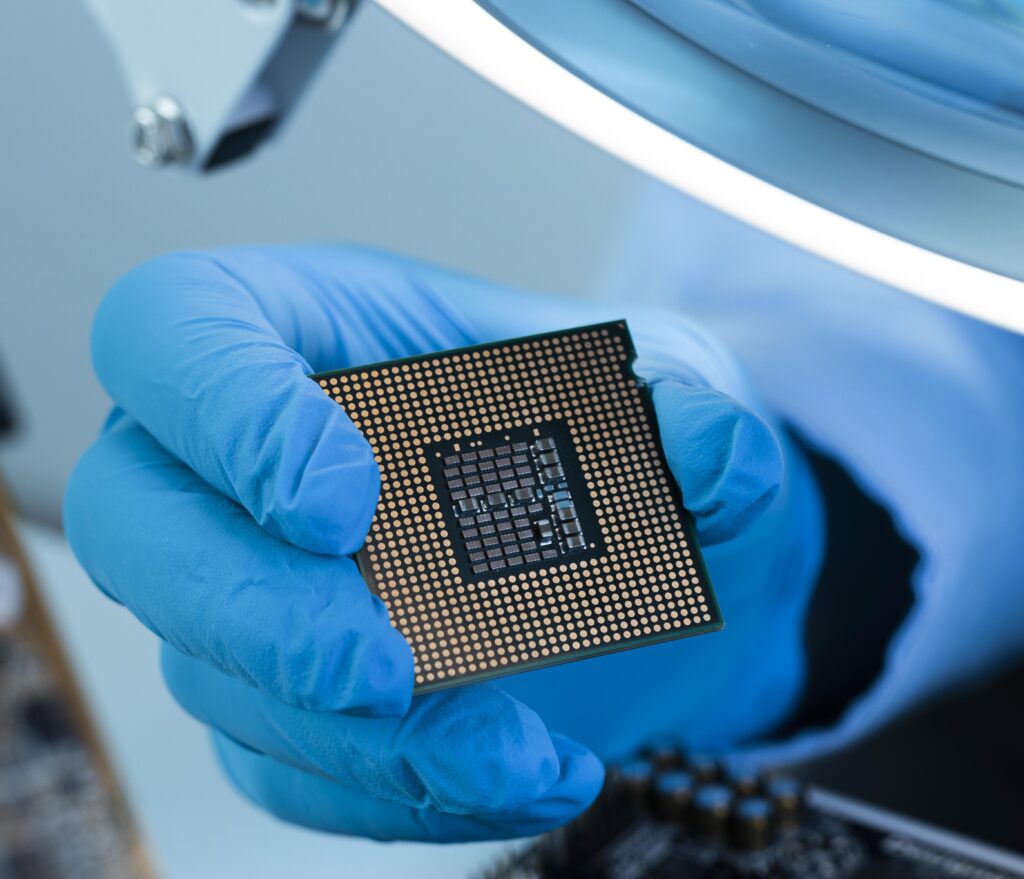

Juotospallojen valmistusprosessi

Juotospallojen valmistusprosessi vaatii suurta tarkkuutta ja hallintaa. Yleisiä valmistusmenetelmiä ovat:

Pallomuotoilumenetelmä:

Tässä menetelmässä nestemäistä metallia pudotetaan korkean lämpötilan ympäristöön, jolloin pintajännityksen ja painovoiman avulla muodostuu pallomaisia muotoja. Se mahdollistaa suurempien ja tasaisemman kokoisten juotospallojen tuotannon.

Jauhemetallurgiamenetelmä:

Juotospallometalliseosmateriaalit käsitellään jauheeksi ja puristetaan sitten pallomaisiin muotoihin erityisiä metallurgisia tekniikoita käyttäen. Tämä menetelmä mahdollistaa tarkemman koon ja koostumuksen hallinnan.

Kaasun atomisointimenetelmä:

Seosmateriaalit kuumennetaan kaasusumutettuun tilaan ja muotoillaan sitten juotospalloiksi suuttimen avulla. Tämä menetelmä soveltuu pienten mikropallojen valmistukseen.

Juotospallon rooli sirujen pakkaustekniikassa

Piirilevyliitäntöjen osalta juotospalloilla on ratkaiseva rooli pinta-asennustekniikassa (SMT). Pinta-asennustekniikka on menetelmä, jossa elektroniset komponentit asennetaan suoraan piirilevyn (PCB) pinnalle perinteisen läpireikäkokoonpanon sijaan. Juotospallot toimivat siltana komponenttien ja piirilevyn välillä pinta-asennustekniikassa varmistaen elektronisten komponenttien turvalliset ja luotettavat liitännät piirilevyllä. Pinta-asennustekniikasta on tullut yksi yleisimmin käytetyistä kokoonpanotekniikoista modernissa elektroniikan valmistuksessa. Perinteiseen läpireikäkokoonpanoon verrattuna pinta-asennustekniikka tarjoaa suuremman komponenttitiheyden, lyhyemmät valmistussyklit ja paremman suorituskyvyn. Pinta-asennustekniikassa elektronisten komponenttien juotospisteille levitetään juotospastakerros, ja komponentit asetetaan sitten tarkasti näille pisteille. Myöhemmin kuumennettaessa juotospastan juotospallot sulavat ja muodostavat luotettavat juotosliitännät juotospisteiden ja elektronisten komponenttien nastojen kanssa. Juotospallot pinta-asennustekniikassa

Juotospalloja käytetään pääasiassa kahdentyyppisissä komponenteissa pinta-asennustekniikassa:

Pinta-asennuslaitteet (SMD)

Näille komponenteille, kuten siruvastuksille, kondensaattoreille, transistoreille, integroiduille piireille jne., on ominaista niiden miniatyrisointi, keveys ja korkea suorituskyky. Niissä on tyypillisesti paljaat juotospallot tai -paikat, jotka on kytketty piirilevyn vastaaviin paikkoihin juotospalloliitännöillä.

Palloruudukkomatriisi (BGA)

BGA-kotelointi on edistynyt sirujen pakkaustekniikka, jota käytetään laajalti tehokkaissa ja laajamittaisissa integroiduissa siruissa. BGA-sirun pohja on peitetty sadoilla tai jopa tuhansilla pienillä juotospalloilla, joita käytetään kytkemään piirilevyn vastaaviin juotospisteisiin. Juotospallojen määrä ja asettelu BGA-koteloinnissa tekevät siitä erittäin suositun tiheissä koteloissa. BGA (Ball Grid Array) -koteloinnissa on useita pieniä juotospalloja, jotka on järjestetty sirun pohjalle ja jotka ovat linjassa piirilevyn juotospisteiden kanssa. Prosessien, kuten uudelleenjuottamisen, avulla juotospallot sulautuvat juotospisteisiin muodostaen luotettavia juotosliitoksia, jotka kiinnittävät sirun tukevasti piirilevyyn. BGA-koteloinnin etuja ovat useampien nastaliitäntöjen tarjoaminen, elektronisten komponenttien ja piirilevyn välisen kosketuspinnan lisääminen ja siten piirin tiedonsiirtokyvyn ja lämmönpoiston parantaminen. Perehdytään seuraavaksi juotospallojen erityiseen rooliin sirujen pakkaustekniikassa.

Sähköliitäntöjen tarjoaminen:

Siruissa on tyypillisesti useita pieniä nastoja, jotka on liitettävä piirilevyn liitäntäpisteisiin. Juotosmateriaalina toimivat juotospallot asetetaan sirun pohjalle ja sulatetaan valmistusprosessin aikana, jotta sirun nastat yhdistyvät piirilevyn liitäntäpisteisiin. Tämä liitäntämenetelmä tarjoaa luotettavat sähköiset liitännät, joiden avulla siru voi kommunikoida ja toimia oikein piirilevyn kanssa.

Mekaaninen tuki:

Sirujen pakkaustekniikka ei vaadi ainoastaan luotettavia sähköliitäntöjä, vaan myös sitä, että siru on tukevasti kiinni piirilevyssä käytön aikana. BGA (Ball Grid Array) -koteloissa juotospallot ovat pallomaisessa muodossa, ja ne muodostavat pallomaisen juotosliitoksen liitäntäprosessin aikana. Näiden pallomaisten juotosliitosten rakenne tarjoaa sirulle mekaanista tukea, mikä vähentää sirun ja piirilevyn välistä mekaanista rasitusta. Lisäksi se mahdollistaa tietyn joustavuuden lämpötilan muutosten aikana, mikä parantaa liitoksen luotettavuutta.

Suuritiheyksisten yhteenliitäntöjen tuki:

BGA (Ball Grid Array) -kotelointitekniikka mahdollistaa sirujen nastojen tiiviimmän järjestelyn pallomaisten juotospallojen ansiosta, mikä mahdollistaa tiheät kytkennät. Perinteisiin juotettuihin nastoihin verrattuna BGA-kotelointi voi tarjota suuremman määrän nastoja, mikä mahdollistaa sirujen monimutkaisempien toimintojen ja tehokkaampien sovellusten käsittelyn. Juotospallojen suunnittelu ja valmistus määräävät BGA-koteloinnin nastojen jaon ja lukumäärän, mikä tekee siitä ratkaisevan tärkeän tiheiden kytkentöjen saavuttamiseksi.

Lämmön haihdutuskyvyn parantuminen:

Joissakin tehokkaissa ja tehokkaissa sirusovelluksissa lämmönpoisto on ratkaisevan tärkeä tekijä. Juotospallojen läsnäolo voi luoda pieniä rakoja sirun ja piirilevyn väliin, mikä vaikuttaa lämmönpoistoon sirun ollessa käytössä. Tämä auttaa johtamaan sirun tuottaman lämmön tehokkaasti piirilevylle, mikä parantaa koko järjestelmän lämmönpoistokykyä. Juotospallojen rooli sirujen pakkaustekniikassa on ratkaisevan tärkeä. Ne eivät ainoastaan tarjoa luotettavia sähköliitäntöjä ja mekaanista tukea, vaan mahdollistavat myös tiheät liitokset ja parantavat lämmönpoistokykyä. Juotospallojen huolellisen suunnittelun ja valmistuksen ansiosta BGA-pakkaustekniikka saavuttaa paremman suorituskyvyn, suuremman tiheyden ja luotettavampia elektroniikkatuotteita. Siksi nykyaikaisessa elektroniikkavalmistuksessa juotospallojen optimointi ja hallinta on välttämätöntä elektroniikkatuotteiden erinomaisen suorituskyvyn varmistamiseksi erilaisissa sovellustilanteissa. Juotospallojen käyttö pinta-asennustekniikassa (SMT) tuo mukanaan merkittäviä etuja ja haittoja perinteiseen läpireikäkokoonpanoon verrattuna.

Juotospallon edut:

Lisääntynyt komponenttitiheys:

SMT mahdollistaa useampien komponenttien tiheän asentamisen piirilevylle, mikä parantaa piirilevyn tiheyttä ja suorituskykyä.

Pienempi piirilevyn koko:

SMT-komponenttien pienemmän koon ansiosta voidaan suunnitella pienempiä piirilevyjä, mikä edistää keveyttä ja kannettavuutta.

Parannettu sähköinen suorituskyky:

Juotospallo tarjoaa alhaisen resistanssin ja induktanssin juotetuissa liitoksissa, mikä edistää signaalinsiirron ja virransyötön vakautta.

Juotospallojen haitat:

Kokoonpanon monimutkaisuus:

Juotosprosessissa käytetään pieniä juotospalloja, mikä asettaa kokoonpanon aikana korkeita vaatimuksia laitteille ja teknologialle.

Korjauksen vaikeusaste:

Kun juottaminen on valmis, pinta-asennettavien komponenttien korjaaminen tai vaihtaminen on haastavampaa verrattuna perinteiseen pistokokoonpanoon. Juotospalloilla on ratkaiseva rooli pinta-asennustekniikassa (SMT); ne ovat yksi keskeisistä komponenteista, jotka mahdollistavat nykyaikaisten elektroniikkatuotteiden kompaktin, tehokkaan ja tiheän rakenteen. Juotospallojen tarjoamien luotettavien liitosten ansiosta elektroniikkakomponentit voidaan asentaa turvallisesti piirilevyille ja muodostaa korkealaatuisia juotosliitoksia. Huolimatta joistakin pinta-asennustekniikkaan liittyvistä haasteista, sen edut ovat huomattavasti suuremmat kuin haitat, mikä tekee siitä välttämättömän teknologian elektroniikkavalmistuksen alalla. Korkealaatuisten hitsausliitosten varmistamiseksi elektroniikkateollisuuden on toteutettava useita prosessinohjaus-, laatutarkastus- ja vika-analyysitoimenpiteitä. Ensinnäkin hitsausprosessin ohjaus on ratkaiseva askel korkealaatuisten hitsausliitosten varmistamisessa. Tämä edellyttää lämpötilaprofiilien optimointia sen varmistamiseksi, että juotospallot voivat sulaa kokonaan ja muodostaa oikeat liitokset sirupinnien ja juotosalueiden kanssa hitsausprosessin aikana. Lisäksi hitsauslaitteiden säännöllinen kalibrointi ja huolto ovat välttämättömiä hitsausparametrien tarkkuuden ja vakauden varmistamiseksi. Toiseksi laaduntarkastus ja testaus ovat tärkeitä keinoja hitsausliitosten luotettavuuden varmistamiseksi. Röntgentarkastus- ja ultraäänitestaustekniikoilla voidaan tutkia hitsausliitosten laatu rikkomattomasti varmistaen, ettei juotosliitoksissa ole tyhjiä kohtia, halkeamia tai muita vikoja. Lisäksi juotosliitosten altistaminen erilaisille fysikaalisille ja ympäristötesteille, kuten iskukokeille, tärinäkokeille ja lämpötilanvaihtelukokeille, on ratkaisevan tärkeää hitsauksen laadun ja luotettavuuden arvioinnissa. Lopuksi, virheanalyysi ja parantaminen ovat jatkuva prosessi, jolla varmistetaan korkealaatuiset hitsausliitokset. Analysoimalla yleisiä hitsausvirheitä, kuten tyhjiä kohtia, virhekohdistusta ja liiallista sulamista, voidaan tunnistaa ongelmien perimmäiset syyt. Vika-analyysin tulosten perusteella hitsausprosessia voidaan parantaa säätämällä lämpötilaparametreja, lämmönlähteen tasapainoa, hitsausaikaa jne. hitsauksen laadun ja luotettavuuden parantamiseksi. Yhteenvetona voidaan todeta, että elektroniikkateollisuuden on priorisoitava juotosprosessien ja laadunvalvonnan optimointia sen varmistamiseksi, että jokainen juotospallo voi täyttää parhaan mahdollisen liitostehtävänsä. Nykyaikaisen elektroniikkavalmistuksen ratkaisevana osana juotospallolla on olennainen rooli sirujen ja piirilevyjen liittämisessä. Se on välttämätön BGA-kotelointi- ja pinta-asennustekniikoissa, ja se varmistaa elektroniikkatuotteiden luotettavuuden ja suorituskyvyn. Korkealaatuisten juotosliitosten takaamiseksi tarvitaan juotosprosessien tiukkaa valvontaa, laaduntarkastusta, testausta sekä oikea-aikaista vika-analyysiä ja parannuksia.Juotospallojen syvällisen ymmärryksen ja huolellisen hallinnan avulla voimme viedä elektroniikkateollisuuden korkeammalle tasolle ja vastata jatkuvasti kehittyviin markkinoiden vaatimuksiin.
