Piirilevy (PCB) on välttämätön avainkomponentti nykyaikaisissa elektronisissa laitteissa. Olipa kyseessä pieni elektroninen laite tai suuri teollisuuslaite, korkealaatuiset ja luotettavat piirilevyt ovat välttämättömiä laitteiden suorituskyvyn ja luotettavuuden varmistamiseksi. Tässä artikkelissa jaetaan onnistuneita vinkkejä ja tekniikoita piirilevyalan harrastajille, jotka auttavat heitä hallitsemaan piirilevyjen suunnittelun ja valmistuksen taidon.Vaihe 1: Painettujen piirilevyjen suunnitteluperiaatteiden ymmärtäminen
Ennen piirilevyjen suunnittelun aloittamista on erittäin tärkeää ymmärtää syvällisesti niiden taustalla olevat periaatteet. Sähköisten periaatteiden, signaalinsiirron, kohinanhallinnan ja sähkömagneettisen yhteensopivuuden perusteiden hallinta voi auttaa suunnittelijoita välttämään mahdollisia ongelmia ja parantamaan suunnittelun laatua. Sähköisten periaatteiden, signaalinsiirron, kohinanhallinnan ja sähkömagneettisen yhteensopivuuden perusteiden osalta tässä on joitakin tärkeitä käsitteitä ja periaatteita. Sähköiset periaatteet: Jännite: Edustaa potentiaalieroa ja toimii varauksen virtauksen liikkeellepanevana voimana piirissä. Virta: Viittaa nopeuteen, jolla varaus kulkee johtimen läpi ja edustaa varauksen virtausta piirissä. Vastus: Määrittää, missä määrin virran virtaus on estynyt, mitattuna ohmeina. Kapasitanssi: Kyky varastoida varauksia, mikä johtaa varausten erottumiseen kahden johtimen välillä. Induktanssi: Johtimen vaste virran muutoksiin, mikä synnyttää magneettikentän. Signaalin siirto: Siirtolinja: Johdin tai kaapeli, jota käytetään signaalien siirtämiseen piirissä. Kaistanleveys: Taajuusalue, jota signaalinsiirtolinja voi lähettää. Kellosignaali: Signaali, jota käytetään elektronisten laitteiden eri komponenttien synkronointiin ja ajoitukseen. Sarjaliikenne: Tiedonsiirtomenetelmä, jossa dataa lähetetään bitti bitiltä. Rinnakkaisliikenne: Tiedonsiirtomenetelmä, jossa useita bittejä lähetetään samanaikaisesti. Kohinanvaimennus: Signaalihäiriöt: Muista elektronisista laitteista tai piireistä johtuvat sähkömagneettiset häiriöt, jotka vaikuttavat signaalin laatuun. Maadoitussilmukat: Eri paikkojen maadoituspotentiaalierojen aiheuttama kohina. Kohinanvaimennus: Kohinan vähentäminen käyttämällä menetelmiä, kuten suodattimia, suojausta ja irrotuskondensaattoreita. Differentiaalisignaali: Kohinan vähentäminen yhdistämällä signaali käänteiseen signaaliinsa. Sähkömagneettinen yhteensopivuus: Sähkömagneettinen säteily: Elektronisten laitteiden tuottamat sähkömagneettiset aallot, jotka voivat häiritä muita laitteita. Suojaus: Metallikoteloiden tai -kerrosten käyttö sähkömagneettisen säteilyn ja häiriöiden estämiseksi ja eristämiseksi. Maadoituksen suunnittelu: Laitteen maadoituksen asianmukainen suunnittelu ja kytkentä sähkömagneettisten häiriöiden ja maadoitussilmukoiden vähentämiseksi. Näiden käsitteiden perusteellinen ymmärtäminen auttaa sinua ratkaisemaan ongelmia ja optimoimaan suunnitelmiasi paremmin piirilevyjen suunnittelu- ja valmistusprosessin aikana.Vaihe 2: Sopivan piirilevyn suunnittelutyökalun valitseminen
Oikean piirilevyjen suunnittelutyökalun valinta on yksi menestyksen avaintekijöistä. Markkinoilla on saatavilla monia tehokkaita piirilevyjen suunnitteluohjelmistoja, kuten Altium Designer, Eagle ja KiCad. Valitsemalla tarpeisiinsa sopivan työkalun suunnittelijat voivat tehokkaasti suorittaa piirilevyjen suunnittelutyönsä. Tässä on joitakin piirilevyjen suunnitteluohjelmistojen, kuten Altium Designerin , Eaglen ja KiCadin , etuja ja haittoja .

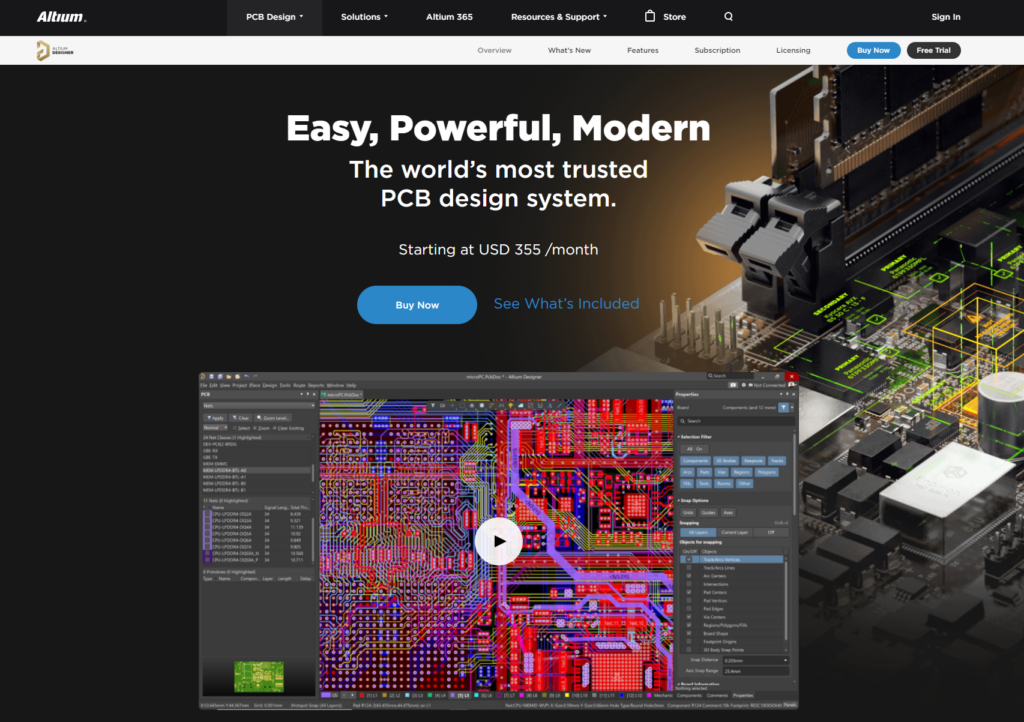

Altium Designerin edut: Tehokkaat ominaisuudet ja kattava suunnitteluympäristö, joka sopii monimutkaisiin piirilevysuunnitteluihin. Tarjoaa runsaasti kirjastoa ja komponenttitietokantaa suunnittelijoiden kätevään käyttöön. Edistykselliset asettelu- ja reititysominaisuudet, jotka käsittelevät tehokkaasti monimutkaisia piirisuunnitteluja. Tukee useita tiedostomuotoja ja integroituja versionhallintajärjestelmiä helppoa tiimityötä varten. Tarjoaa kattavat simulointi- ja validointityökalut, jotka auttavat suunnittelun todentamisessa ja ongelmien ratkaisemisessa. Altium Designerin haitat: Korkeat kustannukset, jotka eivät välttämättä ole yksittäisten suunnittelijoiden tai pienten tiimien ulottuvilla. Oppimiskäyrä on jyrkkä, ja ohjelmistoon tutustuminen ja sen hallinta vie jonkin aikaa. Suurten projektien käsittely saattaa vaatia korkeampia tietokoneominaisuuksia ja resursseja.

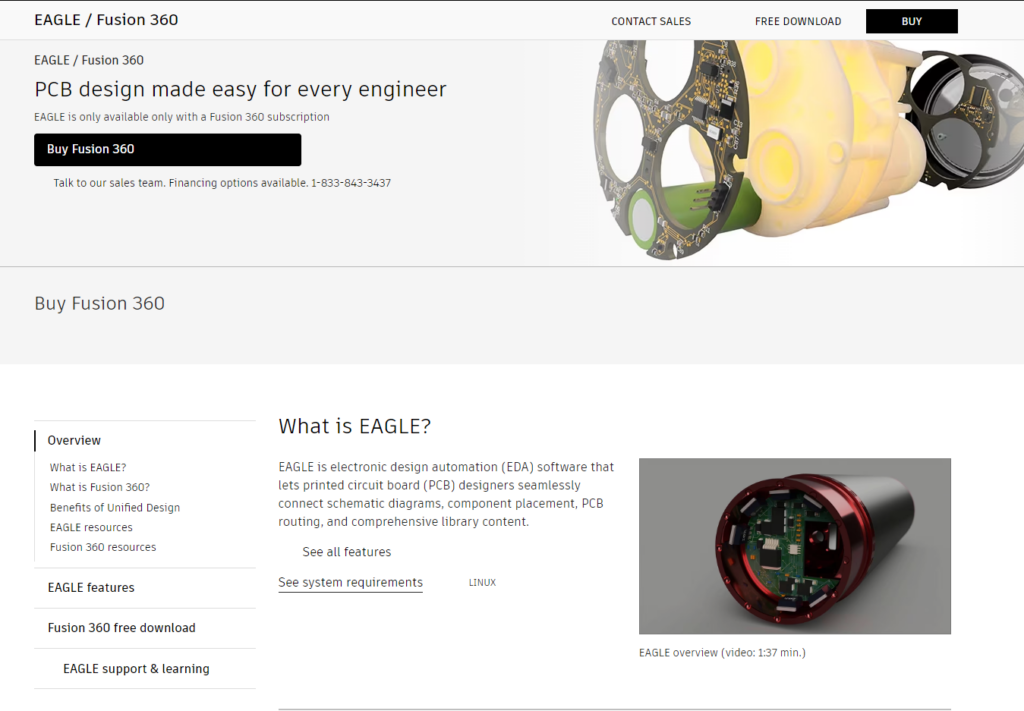

Eaglen edut: Käyttäjäystävällinen käyttöliittymä, joka on helppo oppia ja käyttää. Tarjoaa ilmaisen version, joka sopii yksittäisille suunnittelijoille tai pienille projekteille. Aktiivinen käyttäjäyhteisö ja laaja resurssituki. Hyvät asettelu- ja reititysominaisuudet, jotka sopivat keskikokoisille piirilevysuunnitteluille. Eaglen haitat: Suorituskykyrajoitukset monimutkaisten ja suurten projektien käsittelyssä. Rajoitettu toiminnallisuus, josta puuttuu joitakin edistyneitä ominaisuuksia ja simulointityökaluja. Edistyneiden ominaisuuksien ja laajennettujen toimintojen käyttö voi edellyttää maksullisten versioiden ostamista.
KiCadin edut: Ilmainen ja avoimen lähdekoodin ohjelmisto, sopii yksittäisille suunnittelijoille ja pienille tiimeille. Tarjoaa vakaat asettelu- ja reititysominaisuudet keskikokoisille piirilevysuunnitteluille. Aktiivinen käyttäjäyhteisö ja laaja resurssituki. Mukautettavat ja laajennettavat ohjelmistotoiminnot yksilöllisten tarpeiden mukaan. KiCadin haitat: Jyrkkä oppimiskäyrä, jonka hallitseminen vie enemmän aikaa verrattuna muihin kaupallisiin ohjelmistoihin. Tietyt edistyneet ominaisuudet ja simulointityökalut saattavat puuttua tai olla vähemmän tehokkaita verrattuna kaupallisiin ohjelmistoihin. Jotkin edistyneet ominaisuudet, kuten 3D-visualisointi, puuttuvat.
Vaihe 3: Huolellinen asettelu ja reititys piirilevyjen suunnittelussa
Hyvä asettelu ja reititys voivat minimoida signaalihäiriöitä ja kohinan samalla parantaen piirin suorituskykyä ja vakautta. Suunnittelun aikana suunnittelijoiden tulisi järjestää komponenttien sijoittelu järkevästi, kiinnittää huomiota signaalien ja virtajohtojen reititykseen ja suorittaa maatasosuunnittelu. Reitityksessä tulisi käyttää sopivia johtimien leveyksiä ja välejä ristihäiriöiden välttämiseksi ja signaalin eheyden optimoimiseksi. Tässä on joitakin käytännön esimerkkejä ja tekniikoita signaalihäiriöiden ja kohinan minimoimiseksi sekä piirin suorituskyvyn ja vakauden parantamiseksi piirilevyn asettelun ja reitityksen aikana. Analogisten ja digitaalisten signaalien erottaminen: Erota analogisten ja digitaalisten signaalien asettelu keskinäisten häiriöiden välttämiseksi. Analogiset signaalit ovat tyypillisesti herkempiä ja ne tulisi eristää digitaalisista signaaleista mahdollisimman hyvin. Maatasosuunnittelu: Oikea maatasosuunnittelu vähentää kohinaa ja häiriöitä maadoituksen paluureitillä. Varmista riittävät maatasoalueet ja hyvät yhteydet asiaankuuluvien komponenttien maadoitusnastoihin. Suurten nopeuksien signaalien hallinta: Suurten nopeuksien signaalilinjoissa käytetään tekniikoita, kuten differentiaalipareja, impedanssin sovitusta ja signaalin pituuden sovitusta, signaalin eheyden ylläpitämiseksi. Nämä tekniikat voivat vähentää signaalin vääristymistä ja ylikuulumista, mikä parantaa signaalin laatua. Virta- ja signaalijohtojen erottaminen: Erota virta- ja signaalijohtojen asettelu virtakohinan vaikutuksen signaaleihin minimoimiseksi. Vältä virta- ja signaalilinjojen rinnakkaisvetämistä ja pidä ne mahdollisimman kaukana toisistaan. Vältä ristihäiriöitä: Vältä signaalilinjojen risteämistä reititettäessä. Ristihäiriöt voivat aiheuttaa ylikuulumista ja sähkömagneettisia häiriöitä, jotka heikentävät signaalin laatua. Käytä kerrosten välistä reititystä tai käytä läpivientireikiä kerrosten välisissä liitännöissä ristihäiriöiden välttämiseksi. Nastojen allokointistrategia: Allokoi nastat järkevästi, jotta signaalireitit asiaankuuluvien komponenttien välillä pysyvät mahdollisimman lyhyinä ja suorina. Tämä auttaa vähentämään signaalin siirron viivettä, häviötä ja piirin ylikuulumista. Ohjausimpedanssi: Ohjaa signaalilinjojen impedanssia vastaamaan elementtien ja vastaanottimien ominaisimpedanssia suunnitteluvaatimusten mukaisesti. Impedanssin epäsuhta voi johtaa signaalin heijastumiseen ja eheysongelmiin. Maadoitusnastojen asettelu: Herkissä analogisissa piireissä yritä keskittää maadoitusnastat yhteen hyvien maadoituspisteiden muodostamiseksi, mikä vähentää kohinaa maadoituksen paluureitillä. Sähkömagneettinen suojaus: Kohinaherkissä piireissä tai moduuleissa voidaan käyttää sähkömagneettisia suojaustekniikoita, kuten suojauskapseleita, kerrosten välistä suojausta ja maatason eristystä, ulkoisten häiriöiden vaikutuksen vähentämiseksi. Kytkentä ja kiertäminen: Kytkentää vaativat signaalit, kuten kellosignaalit ja niitä vastaavat maadoitusjohdot, reititä ne yhteen kiertämällä tavalla häiriöiden ja ylikuulumisen minimoimiseksi.
Vaihe 4: Harkitse lämmönhallintaa
Lämmönhallinta on olennainen tekijä, joka on otettava huomioon suuritehoisissa tai suurissa piirilevysuunnitteluissa. Jäähdytyselementtien, jäähdytyspuhaltimien tai jäähdytyselementtien oikea sijoittelu on välttämätöntä sen varmistamiseksi, että piirin lämpötila pysyy hyväksyttävissä rajoissa. Lisäksi sopivien lämpömateriaalien ja -tekniikoiden, kuten jäähdytyselementtien, lämpötyynyjen ja lämpötahnan, valitseminen voi parantaa lämmönpoistotehokkuutta. Elektronisten laitteiden tai piirilevyjen lämmönhallinnassa jäähdytyselementit, lämpötyynyt ja lämpötahna ovat yleisiä ratkaisuja. Ne toimivat kukin eri periaatteiden mukaisesti, ja alla on selitys jokaisesta. Jäähdytyselementti on metallikomponentti, jolla on korkea lämmönjohtavuus, tyypillisesti valmistettu alumiinista tai kuparista. Sen toimintaperiaatteeseen kuuluu pinta-alan lisääminen ja suuremman haihdutuspinnan tarjoaminen lämmönjohtavuuden ja -poistumisen nopeuttamiseksi. Jäähdytyselementti on läheisessä kosketuksessa jäähdytystä tarvitsevan komponentin, kuten prosessorin tai tehovahvistimen, kanssa ja siirtää lämpöä komponentin pinnalta jäähdytyselementtiin lämmönjohtavuuden avulla. Lämpö sitten haihtuu ympäröivään ilmaan jäähdytyselementin ripojen suuremman pinta-alan kautta. Jäähdytyselementin suunnittelussa keskitytään tyypillisesti pinta-alan maksimointiin, lämmönpoistotehokkuuden parantamiseen ja ilmavirran konvektion tehostamiseen jäähdytystehokkuuden parantamiseksi entisestään. Lämpötyyny on pehmeä materiaali, joka on tyypillisesti valmistettu silikonigeelistä tai kumista, jolla on hyvä lämmönjohtavuus. Sen toimintaperiaatteena on lämmönlähteen ja jäähdytyselementin välisen raon täyttäminen lämmönjohtavuuden parantamiseksi. Lämpötyynyjä voidaan sijoittaa elektronisten komponenttien (kuten sirujen tai tehomoduulien) ja jäähdytyselementtien väliin. Niillä on jonkin verran kokoonpuristuvuutta, minkä ansiosta ne voivat täyttää epäsäännölliset raot ja tarjota paremman lämmönjohtavuusreitin. Lämpötyynyn lämmönjohtavuus auttaa siirtämään lämpöä nopeasti lämmönlähteestä jäähdytyselementtiin, mikä saavuttaa tehokkaan lämmönhallinta. Lämpötahna on korkean lämmönjohtavuuden omaava yhdiste, joka on yleensä valmistettu silikonirasvasta tai metallioksideista. Sen toimintaperiaatteena on pienten rakojen täyttäminen elektronisten komponenttien pinnan ja jäähdytyselementin välillä, mikä parantaa lämmönjohtavuuden tehokkuutta näiden kahden välillä. Lämpötahnan päätehtävänä on täyttää pienet pinnan epätasaisuudet ja raot, vähentää lämmönvastusta lämpörajapinnassa ja parantaa lämmönjohtavuuden tehokkuutta. Sopivan määrän lämpötahnaa käyttämällä voidaan saavuttaa parempi lämpökontakti, mikä parantaa lämmön johtumista lämmönlähteestä jäähdytyselementtiin. Näillä lämmönhallintaratkaisuilla on ratkaiseva rooli elektronisissa laitteissa, sillä ne auttavat siirtämään lämpöä tehokkaasti lämmönlähteistä jäähdytyselementteihin ja varmistavat, että laitteen lämpötila pysyy turvallisella alueella.Vaihe 5: Sopivien materiaalien ja valmistajien valinta
Korkealaatuisten piirilevymateriaalien ja luotettavien valmistajien valitseminen on ratkaisevan tärkeää piirilevyn suorituskyvyn ja luotettavuuden varmistamiseksi. Ensiluokkaiset materiaalit voivat tarjota paremman signaalinsiirron ja mekaanisen lujuuden, kun taas luotettavat valmistajat voivat varmistaa korkealaatuiset valmistusprosessit ja oikea-aikaisen toimituksen. Tässä on joitakin tunnettuja piirilevymateriaalien tuotemerkkejä. Isola on maailman johtava korkean suorituskyvyn eristemateriaalien valmistaja, joka tarjoaa laajan valikoiman piirilevymateriaaliratkaisuja. Rogers Corporation on erikoistunut korkean suorituskyvyn materiaaleihin ja tarjoaa innovatiivisia piirilevymateriaaleja, kuten RO4000-, RO3000- ja RT/duroid-sarjoja elektroniikkateollisuudelle.
Panasonic on tunnettu elektroniikkavalmistaja, joka tarjoaa myös erilaisia piirilevymateriaaleja, mukaan lukien korkean suorituskyvyn kuparifoliota ja polyimidisubstraatteja.
Shengyi Technology on yksi Kiinan johtavista piirilevymateriaalien valmistajista, ja se tarjoaa laajan valikoiman kuparifolioita, esikyllästettyjä kalvoja ja alustamateriaaleja.
ITEQ on maailmanlaajuinen johtava korkean suorituskyvyn omaavien alustamateriaalien, kuten lasikuitulevyjen, polyimidilevyjen ja monikerrosmateriaalien, toimittaja. Ventec International Group tarjoaa innovatiivisia piirilevymateriaaliratkaisuja, mukaan lukien suurnopeus-/korkeataajuusmateriaaleja, lämmönhallintamateriaaleja ja ympäristöystävällisiä materiaaleja. TUC on jäykkiin ja joustaviin piirilevymateriaaleihin keskittynyt toimittaja, jonka tuotteita käytetään laajalti auto-, tietoliikenne- ja kulutuselektroniikkateollisuudessa.
Vaihe 6: Suorita perusteellinen testaus ja validointi
Perusteellisen testauksen ja validoinnin suorittaminen on olennainen vaihe ennen piirilevyn massatuotantoon siirtymistä. Käyttämällä erilaisia testausmenetelmiä, kuten toiminnallista testausta, signaalin eheystestausta ja luotettavuustestausta, varmistetaan, että piirilevyn suorituskyky täyttää odotukset, ja mahdolliset ongelmat tunnistetaan ja niihin puututaan. Toiminnallinen testaus, signaalin eheystestaus ja luotettavuustestaus ovat tärkeitä testausmenetelmiä piirilevyjen suunnittelussa ja valmistuksessa, ja ne auttavat varmistamaan piirilevyn suorituskyvyn ja luotettavuuden. Tässä on joitakin yleisiä menetelmiä ja vaiheita näille testeille. Toiminnallisen testauksen tavoitteena on varmistaa, toimivatko piirilevyn piirit ja komponentit odotetulla tavalla. Nämä testit voidaan suorittaa seuraavien vaiheiden avulla. Laadi testisuunnitelma: Määritä testattavat toiminnot ja odotetut tulokset. Kirjoita testiskriptit: Laadi testiskriptit tai testitapaukset testisuunnitelman perusteella. Aseta testilaitteet: Hanki tarvittavat testilaitteet ja työkalut, kuten oskilloskoopit, yleismittarit jne. Liitä testilaitteet: Liitä testilaitteet piirilevyn asiaankuuluviin rajapintoihin tai nastoihin. Suorita testit: Noudata testiskriptejä vaihe vaiheelta ja kirjaa testitulokset. Analysoi tulokset: Analysoi testitulokset varmistaaksesi, toimiiko toiminnallisuus oikein. Vianmääritys: Jos testauksen aikana havaitaan ongelmia, jäljitä ja korjaa viat ja testaa ne uudelleen vastaavasti. Signaalin eheystestausta käytetään varmistamaan, että signaaleihin ei vaikuta kohina, vääristymä tai häiriöt niiden siirron aikana piirilevyllä. Tässä ovat yleiset vaiheet signaalin eheystestauksen suorittamiseksi. Suunnittele signaalin eheystestikortti: Luo erillinen kortti tai piiri signaalin eheystestausta varten. Määritä testipisteet: Valitse testattavat signaalireitit ja testipisteet. Lisää signaalianturit: Liitä signaalianturit testipisteisiin signaalien aaltomuodon tarkkailemiseksi. Käytä signaaleja: Syötä sopivat signaalit testipisteisiin. Tarkkaile signaalin aaltomuotoja: Käytä laitteita, kuten oskilloskooppeja tai logiikka-analysaattoreita, signaalien aaltomuodon, kohinan ja ajoituksen tarkkailemiseksi. Analysoi tulokset: Arvioi signaalin eheys vertaamalla odotettuja signaalin aaltomuotoja havaittuihin aaltomuotoihin. Optimoi suunnittelu: Jos signaalin eheysongelmia havaitaan, säädä piirilevyn suunnittelua esimerkiksi muuttamalla reititystä, lisäämällä päätevastuksia tai sisällyttämällä suojaus. Luotettavuustestauksen tavoitteena on arvioida piirilevyn suorituskykyä ja luotettavuutta pitkäaikaisen käytön aikana. Tässä on joitakin yleisiä menetelmiä luotettavuustestauksen suorittamiseksi. Lämpötilavaihtelutestaus: Aseta piirilevy eri lämpötiloihin, kuten korkeisiin ja mataliin lämpötiloihin, simuloidaksesi äärimmäisiä käyttöolosuhteita. Tärinätestaus: Kytke piirilevy tärinäpöytään ja altista se tärinätesteille eri taajuuksilla ja amplitudeilla simuloidaksesi tärinäympäristöjä kuljetuksen tai käytön aikana. Kosteustestaus:Altista piirilevy korkean kosteuden ympäristöön testataksesi sen kosteudensietokykyä ja simuloidaksesi kosteita työolosuhteita. Sähköinen lämpörasituskoe: Arvioi piirilevyn elektronisten komponenttien ja juotosliitosten kestävyyttä syöttämällä sähkövirtaa ja suorittamalla lämpösyklitestejä. Sähköinen suorituskykytestaus: Suorita piirilevyn sähköisten parametrien mittauksia, kuten resistanssi, kapasitanssi, eristysvastus jne., varmistaaksesi, että se on spesifikaatioiden mukainen. Luotettavuusarviointi: Arvioi piirilevyn luotettavuus ja tunnista mahdolliset ongelmat testitulosten ja spesifikaatiovaatimusten perusteella. Painettu piirilevyjen suunnittelun ja valmistuksen hallitseminen vaatii jatkuvaa oppimista ja harjoittelua. Syvällinen ymmärrys piirilevyjen suunnitteluperiaatteista, sopivien työkalujen valinta, huolellinen asettelu ja reititys, lämmönhallinnan huomioiminen, sopivien materiaalien ja valmistajien valinta sekä tiukka testaus ja validointi auttavat piirilevyalan harrastajia parantamaan suunnittelun laatua ja varmistamaan piirilevyjen suorituskyvyn ja luotettavuuden. Pyrkimyksellä jatkuvasti huippuosaamiseen sinustakin voi tulla piirilevyjen suunnittelun ja valmistuksen mestari!
