Oletko koskaan kohdannut ongelmia elektronisten laitteiden kanssa, kuten juotosoikosulkuja piirilevyillä? Tämä on yleinen mutta turhauttava ongelma, sillä juotosoikosulku voi aiheuttaa laitteen toimintahäiriön. Ei kuitenkaan syytä huoleen! Tässä blogikirjoituksessa esittelemme sinulle juotosoikosulkujen vianetsintää ja ratkaisuja, auttamalla sinua ymmärtämään elektronisten laitteiden korjaamisen tärkeimmät vaiheet. Olitpa sitten elektroniikkaharrastaja tai korjausteknikko, nämä tiedot ovat sinulle hyödyllisiä. Ennen kuin syvennymme hitsausoikosulkujen vianetsintään ja ratkaisuihin, ymmärretään ensin hitsausoikosulkujen käsite. Hitsausoikosulku viittaa juotossilloitumiseen kahden tai useamman elektronisen komponentin välillä, jolloin virta ohittaa tarkoitetun liitäntäreitin.
Missä hitsausoikosulkujen merkit näkyvät, piirilevyssä vai piirilevyasennossa?
Hitsausoikosulkujen merkkejä voi esiintyä sekä piirilevyssä että piirilevyssä. Piirilevy on levy, jossa on piirejä ja juotoksia, kun taas piirilevy viittaa koottuun piirilevyyn, johon on juotettu elektronisia komponentteja. Kun piirilevyn juottamisen aikana tapahtuu oikosulku, voi ilmetä seuraavia merkkejä: Juotosprosessin aikana, jos liiallinen juotos tai tekniset virheet johtavat juotosliitosten välisiin oikosulkuun, tapahtuu juotosoikosulku. Tämä tarkoittaa, että kahden tai useamman juotosliitoksen välillä on ylimääräinen metalliliitos, joka saa virran ohittamaan tarkoitetun reitin. Tämä voidaan havaita tarkastamalla silmämääräisesti, onko juotosliitosten välillä muita juotosliitoksia. Hitsausprosessin aikana juotoksen liiallinen tai virheellinen hallinta voi johtaa juotteen ylivuotamiseen juotosliitoksen ympäröivään alueeseen. Tämä juotoksen ylivuoto voi mahdollisesti oikosulkea eri juotospisteitä ja aiheuttaa oikosulun. Juotoksen ylivuodon visuaalinen tarkastus juotosliitoksen ympärillä voi auttaa havaitsemaan tällaisten hitsausoikosulkujen merkkejä. Kun piirilevyllä tapahtuu hitsausoikosulku, voi ilmetä seuraavia merkkejä: Komponenttien juottamisessa, jos juotetta on liikaa tai juotosliitosten välinen kosketus on virheellinen, se voi johtaa juotossilloittumiseen vierekkäisten komponenttien nastojen välillä. Tässä tapauksessa juote yhdistää kaksi nastaa aiheuttaen oikosulun. Tarkkailemalla huolellisesti, onko juotettujen komponenttien välillä muita juotossiltoja, voidaan tunnistaa nämä hitsausoikosulun merkit. Hitsausprosessin aikana juotetta voi vuotaa nastojen ympärillä oleviin vierekkäisiin metallialueisiin, kuten juotosalustan tai piirilevyn kuparijohtimiin. Tällaisissa tapauksissa juote voi luoda johtavan kosketuksen nastojen ja metallialueen välille, mikä johtaa oikosulkuun. Tarkastamalla, onko juotettujen nastojen ja ympäröivien metallialueiden välillä tarpeetonta kosketusta, voidaan tunnistaa nämä hitsausoikosulun merkit. Tutkitaan nyt yhdessä joitakin keskeisiä vaiheita tämän yleisen ongelman ratkaisemiseksi.Osa 1: Hitsaussulun merkkien tunnistaminen
Ennen hitsausoikosulun korjaamista on tärkeää ensin tunnistaa sen merkit. Tässä osiossa esitellään joitakin yleisiä hitsausoikosulun merkkejä, kuten laitteen käynnistymättömyys, savun tai hajun muodostuminen ja piirilevyn visuaaliset merkkivalot. Näiden merkkien ymmärtäminen auttaa sinua nopeasti paikantamaan hitsausoikosulun ongelman ja toimimaan asianmukaisesti. Laite ei käynnisty: Kun yrität käynnistää elektronisen laitteen ja se ei käynnisty tai ei reagoi lainkaan, se voi olla merkki juotosoikosulusta. Juotosoikosulku voi häiritä virran kulkua ja estää laitteen asianmukaisen toiminnan. Savun tai hajun muodostuminen: Hitsausoikosulkujen aikana virta voi kulkea odottamattomia reittejä pitkin, mikä johtaa savun tai epätavallisten hajujen muodostumiseen juotosliitoksen ympärille. Tämä on selvä merkki hitsausoikosulun olemassaolosta. Visuaaliset ohjeet: Tarkasta laitteen piirilevy ja kiinnitä huomiota näkyviin ongelmiin juotosliitoksissa ja liitoksissa. Juotosoikosulku voi johtaa juotossilloitukseen tai juotoksen ylivuotoon, mikä luo lisäliitäntöjä ja aiheuttaa oikosulun. Voit etsiä tarpeetonta metallisilloitusta kahden juotosliitoksen välillä tai kosketusta kosketuspisteiden välillä. Ylikuumeneminen: Hitsausoikosulkujen seurauksena tietyt komponentit, kuten kondensaattorit tai vastusten, voivat ylikuumentua. Kosketa näitä komponentteja laitteen ollessa käytössä. Jos ne ovat epätavallisen kuumia tai tuottavat epänormaalia lämpöä, hitsausoikosulkuissa voi olla ongelma. Epänormaali toimintahäiriö tai toimintahäiriö: Hitsausoikosulkujen seurauksena voi ilmetä laitteen epänormaalia toimintaa tai toimintahäiriöitä. Esimerkiksi painikkeet tai kytkimet eivät välttämättä toimi oikein, näyttö voi näyttää epäsäännöllisyyksiä tai laite ei välttämättä reagoi syötteeseen oikein. Näiden hitsausoikosulkujen merkkien ymmärtäminen auttaa sinua tunnistamaan ongelman nopeasti ja ryhtymään asianmukaisiin toimenpiteisiin sen korjaamiseksi. Jos kohtaat jonkin yllä mainituista merkeistä, voit tehdä lisävianetsintää varmistaaksesi, onko kyseessä hitsausoikosulku.Osa 2: Valmistelu ja turvatoimenpiteet
Ennen hitsausoikosulun korjaamisen aloittamista on tärkeää suorittaa tarvittavat valmistelut ja ryhtyä asianmukaisiin turvatoimenpiteisiin. Tässä osiossa esitellään tarvittavat työkalut ja materiaalit sekä se, miten varmistetaan työympäristön turvallisuus. Tähän sisältyvät asianmukaiset henkilönsuojaimet, työkalujen valinta ja käyttö sekä sen varmistaminen, että laite on sammutettu.Työkalujen ja materiaalien valmistelu:
Varmista ensin, että sinulla on tarvittavat työkalut ja materiaalit juotosoikosulkujen korjaamiseen. Yleisesti käytettyjä työkaluja ovat juotosasema, juotin, juotteenpoistopumppu, juote, pinsetit, suurennuslasi tai mikroskooppi jne. Lisäksi saatat tarvita eristysnauhaa, alkoholia tai puhdistusliuotinta, puhdistusharjan ja muita puhdistusmateriaaleja.Henkilökohtaiset suojavarusteet:
Ennen kuin ryhdyt mihinkään elektronisten laitteiden korjaustyöhön, varmista aina, että käytät asianmukaisia henkilönsuojaimia turvallisuutesi varmistamiseksi. Näihin kuuluvat suojalasit, antistaattiset käsineet ja antistaattiset rannekkeet. Suojalasit suojaavat silmiäsi mahdollisilta juotosaineiden tai muiden aineiden roiskeilta. Antistaattiset käsineet ja rannekkeet estävät staattisen sähkön purkaukset, jotka voivat vahingoittaa elektronisia komponentteja.Käyttöympäristö:
Varmista, että käyttöympäristösi soveltuu elektronisten laitteiden korjaustöihin. Varmista, että työtila on puhdas, siisti ja että siellä ei ole syttyviä materiaaleja. Varmista myös, että käyttöalueella on hyvä ilmanvaihto juottamisen aikana syntyvien savujen tai haitallisten kaasujen poistamiseksi. Ennen minkään toimenpiteen aloittamista varmista, että virta on irrotettu kokonaan ja irrota laitteen virtajohto pistorasiasta.Laitteen tilan tarkistus:
Ennen korjaustöiden aloittamista tarkista elektronisen laitteen kunto huolellisesti. Varmista, että laite on sammutettu ja että kaikki paristot on poistettu. Tarkista lisäksi, onko piirilevyssä näkyviä fyysisiä vaurioita tai palamisjälkiä.Hitsaustekniikoiden hallitseminen:
Oikeiden hitsaustekniikoiden tuntemus on avainasemassa hitsaussulujen onnistuneessa korjaamisessa. Varmista, että ymmärrät oikean hitsauslämpötilan ja -ajan ja että opit käyttämään oikeita hitsausmenetelmiä. Ylikuumeneminen tai liiallinen hitsausaika voi vahingoittaa elektronisia komponentteja, joten varmista, että hallitset asianmukaiset hitsaustaidot ja -parametrit. Noudattamalla valmisteluja ja turvatoimenpiteitä voit maksimoida korjaustyösi sujuvan etenemisen ja luotettavuuden. Muista, että turvallisuus on aina etusijalla, ja jos olet epävarma tai kohtaat vaikeuksia korjaustyön aikana, älä epäröi hakea apua ammattilaisilta.Osa 3: Hitsausoikosulkujen vianmääritys
Tässä osiossa selitämme yksityiskohtaisesti hitsausoikosulkujen vianmäärityksen tärkeimmät vaiheet. Tähän sisältyy mikroskoopin tai suurennuslasin käyttö hitsausliitosten tarkastamiseen, hitsausoikosulkujen poistomenetelmät, piirilevyn juotosliitosten uudelleenjuottaminen tai korjaaminen ja paljon muuta. Jokainen vaihe selitetään ja näytetään, jotta ymmärrät ne selvästi ja suoritat ne oikein.Tutkimus mikroskoopilla tai suurennuslasilla

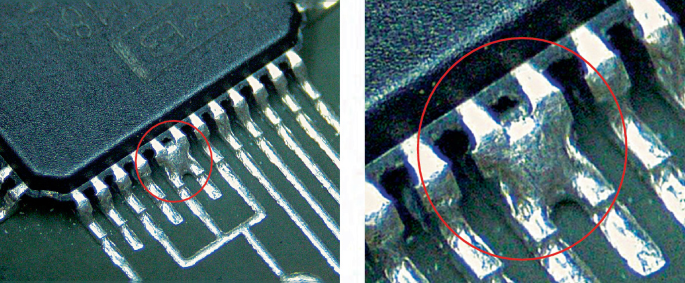

Ensimmäinen vaihe on tutkia juotosliitokset huolellisesti mikroskoopilla tai suurennuslasilla. Oikosulkuja esiintyy usein, kun juotetaan siltoja vierekkäisiin juotospisteisiin tai johtimiin. Suurentamalla näkymää voit nähdä selvästi kaikki epänormaalit yhteydet juotospisteiden välillä. Etsi ongelmia, kuten juotossiltoja, liiallista juotetta tai oikosulkuja nastoilla.Menetelmät juotosoikosulkujen poistamiseksi
Kun juotosoikosulku on tunnistettu, seuraava vaihe on ryhtyä toimenpiteisiin sen poistamiseksi. Voit käyttää joitakin työkaluja ja tekniikoita tämän ongelman ratkaisemiseksi. Ensinnäkin voit käyttää ohutta juotoslankaa tai juotosimuria ylimääräisen juotteen varovasti poistamiseen. Varmista, että juote on poistettu kokonaan oikosuljetuista juotospisteistä. Jos juotossiltoja on suurempia, voit erottaa ne varovasti juotospunoksen tai -langan avulla. Ole varovainen käsitellessäsi, jotta vältät vahingoittamasta ympäröiviä komponentteja tai juotospisteitä.Piirilevyn juotosliitosten uudelleenjuottaminen tai korjaaminen
Juotosoikosulkujen poistamisen jälkeen juotosliitokset on ehkä juotettava uudelleen tai korjattava. Juotosoikosulku voi johtaa huonolaatuisiin tai rikkoutuneisiin juotosliitoksiin, jolloin ne on kytkettävä uudelleen. Käytä sopivia juotos- ja juotostyökaluja ja kuumenna juote sopivaan lämpötilaan. Levitä juote liitettäväksi tarkoitettuihin juotosliitoksiin. Varmista hyvä juotoslaatu, jossa ei ole oikosulkuja tai liitäntäongelmia juotosliitosten välillä. Jos vaurioituneita tai irronneita juotosliitoksia löytyy, piirilevyn johdot tai liitäntäpisteet on ehkä korjattava piirin eheyden varmistamiseksi.Suorita lopullinen silmämääräinen tarkastus ja testaus
Juotosliitosten uudelleenjuottamisen tai korjauksen jälkeen on erittäin tärkeää suorittaa lopullinen visuaalinen tarkastus. Tarkasta juotosliitokset uudelleen mikroskoopilla tai suurennuslasilla ja varmista, ettei niissä ole jäljellä juotossiltoja tai oikosulkuun joutuneita nastoja. Tarkista myös juotosliitosten ulkonäkö ja liitettävyys hyvän juotoslaadun varmistamiseksi. Visuaalisen tarkastuksen jälkeen suorita tarvittavat piiritestit ja toiminnalliset tarkastukset varmistaaksesi korjaustyön tehokkuuden. Hitsatun oikosulun vianetsinnän jälkeen seuraava tärkeä vaihe on testata ja varmistaa korjauksen tehokkuus.Osa 4: Testaus ja varmennus
Tässä osiossa käsittelemme testausta ja varmennusta hitsausoikosulkuongelmien onnistuneen ratkaisemisen varmistamiseksi. Tähän sisältyy testauslaitteiden ja -työkalujen käyttö piirien liitettävyyden tarkistamiseen, muiden asiaankuuluvien komponenttien toimivuuden tarkistamiseen ja niin edelleen. Testauksen ja varmennuksen avulla voit varmistaa korjaustyön tehokkuuden ja varmistaa, että laite toimii oikein.Testauslaitteiden ja -työkalujen käyttö:
Ensinnäkin voit käyttää erilaisia testauslaitteita ja -työkaluja ratkaistun hitsausoikosulkuongelman varmistamiseksi. Voit esimerkiksi käyttää yleismittaria piirin jatkuvuuden ja resistanssin arvojen testaamiseen. Mittaamalla piirin eri kriittisiä solmuja voit varmistaa, että hitsausoikosulku on poistettu onnistuneesti ja virta voi kulkea oikeaan suuntaan.Muiden asiaankuuluvien komponenttien tarkastaminen:
Hitsausoikosulkujen lisäksi on tärkeää tarkastaa myös muut mahdollisesti vaurioituneet komponentit. Esimerkiksi hitsausoikosulku voi aiheuttaa tiettyjen komponenttien ylikuumenemisen tai vaurioitumisen. Siksi on huolellisesti tutkittava ja testattava ympäröivät komponentit varmistaakseen, että ne toimivat oikein. Jos havaitaan muita vikoja tai vaurioita, on ryhdyttävä asianmukaisiin toimenpiteisiin kyseisten komponenttien korjaamiseksi tai vaihtamiseksi.Toiminnallisen testauksen suorittaminen:
Seuraavaksi suorita toiminnalliset testit varmistaaksesi, että korjattu elektroninen laite toimii oikein. Laitteen tyypistä ja ominaisuuksista riippuen voit suorittaa erilaisia toiminnallisia testejä. Esimerkiksi, jos kyseessä on elektroninen laite, voit tarkistaa, toimiiko jokainen toiminnallinen moduuli oikein, reagoivatko painikkeet ja kytkimet, näyttääkö näyttö oikeat tiedot ja niin edelleen. Kattavien toiminnallisten testien avulla voit varmistaa, että korjattu elektroninen laite toimii odotetulla tavalla.Pitkäaikaistestauksen suorittaminen:
Juotosoikosulun korjauksen jälkeen on hyvä käytäntö suorittaa pitkäaikainen testausjakso. Anna laitteen käydä jatkuvasti jonkin aikaa ja tarkkaile, esiintyykö poikkeavia toimintoja tai toimintahäiriöitä. Tämä pitkäaikainen testaus auttaa tunnistamaan mahdolliset ongelmat ja varmistaa korjauksen vakauden ja luotettavuuden.Käyttäjän hyväksyntätestaus:
Lopuksi, jos mahdollista, voit luovuttaa korjatun laitteen loppukäyttäjälle käyttäjän hyväksyntätestausta varten. Tämä varmistaa, että korjattu laite täyttää käyttäjän tarpeet ja odotukset. Käyttäjä voi käyttää laitetta käytännössä ja antaa palautetta ja mielipiteitä. Tämä auttaa parantamaan ja optimoimaan korjaustyötä entisestään. Testaus- ja validointivaiheen avulla voit varmistaa, että hitsausoikosulkuongelma on ratkaistu ja korjattu elektroninen laite toimii oikein. Nämä vaiheet eivät ainoastaan varmista korjauksen tehokkuutta, vaan antavat sinulle myös luottamusta laitteen suorituskykyyn ja luotettavuuteen. Tässä blogikirjoituksessa olemme oppineet hitsausoikosulkujen vianetsinnästä ja ratkaisuista sekä elektronisten laitteiden korjauksen tärkeimmistä vaiheista. Olitpa sitten elektroniikkaharrastaja tai korjausteknikko, tämä tieto voi auttaa sinua paremmin käsittelemään hitsausoikosulkuongelmia ja korjaamaan elektroniset laitteesi. Muista aina ryhtyä asianmukaisiin turvatoimiin ennen korjaustöiden suorittamista, ja jos olet epävarma, hae apua ammattilaisilta. Toivotamme sinulle onnistunutta korjausta ja nautintoa elektronisista laitteistasi!
