<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Miksi SMT-kokoonpano on ensisijainen valinta piirilevyjen valmistukseen: kustannukset, nopeus ja tarkkuus
2024-10-24Reportteri: SprintPCB

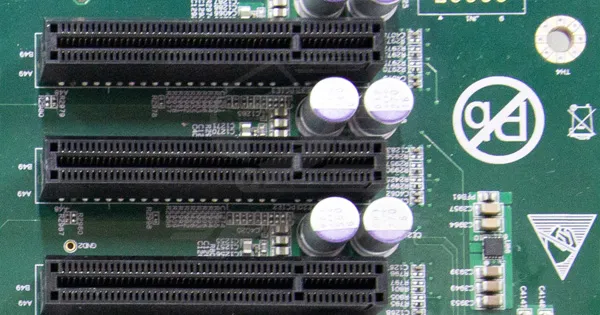

Mikä on SMT-kokoonpano?
Pinta-asennustekniikka (SMT) on elektroniikan kokoonpanomenetelmä, jossa elektroniset komponentit asennetaan suoraan piirilevyn (PCB) pinnalle ilman perinteisiä läpireikätekniikoita. Läpireikätekniikkaan verrattuna SMT yksinkertaistaa tuotantoprosessia, vähentää poraamisen ja monimutkaisen johtojen käytön tarvetta ja mahdollistaa pienempien ja kompaktimpien elektronisten laitteiden valmistuksen.
SMT-kokoonpanoprosessi
SMT-kokoonpanolle on ominaista korkea automaatiotaso, joka mahdollistaa komponenttien nopean ja tarkan sijoittelun piirilevyille. Tämä prosessi sisältää useita keskeisiä vaiheita:
Juotospastan käyttö:
Juotosalueet valmistetaan juotospastalla, joka levitetään tyypillisesti silkkipainatusta muistuttavalla sapluunamenetelmällä. Sapluuna varmistaa juotteen tarkan levityksen alueille, joihin pinta-asennuslaitteet (SMD) sijoitetaan. Juotospasta toimii sekä liimana että johtimena, jolloin komponentit kiinnittyvät tukevasti piirilevyyn.
Automatisoitu komponenttien sijoittelu:
Kun juotospasta on levitetty, erittäin erikoistuneet koneet poimivat ja asettavat komponentit piirilevylle äärimmäisen tarkasti. Komponentit syötetään koneeseen rullien tai tarjottimien kautta, ja kone kohdistaa ja sijoittaa jokaisen komponentin vastaaville juotosalustoille. Tämä automaatiotaso poistaa manuaalisen sijoittelun, vähentää inhimillisiä virheitä ja lisää tuotantonopeutta.
Reflow-juotos:
Seuraava vaihe on reflow-juotos, jossa koko piirilevy lämmitetään juotospastan sulattamiseksi, mikä luo pysyvän sidoksen komponenttien ja piirilevyn välille. Tähän käytetään reflow-uuneja, ja siihen voidaan käyttää useita menetelmiä, mukaan lukien: - Infrapunareflow: Tässä menetelmässä käytetään infrapunasäteilyä juotteen lämmittämiseen. - Konvektioreflow: Kuuma ilma kiertää uunissa lämmön tasaiseksi siirtämiseksi. - Vapor Phase Reflow: Höyrystynyt neste siirtää lämpöä juotteeseen, mikä mahdollistaa tarkan lämpötilan säädön. Jokaisella menetelmällä on etuja ja haittoja, erityisesti kun otetaan huomioon ympäristönäkökohdat, kuten lyijytön juottaminen, joka vaatii korkeampia lämpötiloja.
Kaksipuolinen kokoonpano:
Jos piirilevyn suunnittelu vaatii komponentteja molemmille puolille, prosessi toistetaan vastakkaiselle puolelle. On varmistettava, että ensimmäisen puolen komponentit eivät vaurioidu toisen lämmityskierroksen aikana. Lämpöherkät komponentit voidaan lisätä myöhemmin, jotta vältetään altistuminen uudelleensulatusprosessille.
Puhdistus ja jäämien poisto:
Juottamisen jälkeen piirilevyt sisältävät usein juoksutetta tai juotosjäämiä, jotka voivat aiheuttaa oikosulkuja, jos niitä ei poisteta. Puhdistusprosesseja käytetään ylimääräisen materiaalin poistamiseen, jolloin piirilevyt pysyvät puhtaina epäpuhtauksista.
Tarkastus ja testaus:
SMT-kokoonpanoon kuuluu perusteellinen tarkastus ja testaus laadun varmistamiseksi. Automaattiset optiset tarkastusjärjestelmät (AOI) vertaavat lopputuotetta referenssikuvaan havaitakseen ongelmia, kuten väärin kohdistetut komponentit, riittämättömän juotoksen tai puuttuvat osat. Lisäksi toiminnallinen testaus varmistaa, että piiri toimii odotetulla tavalla ennen toimitusta.
SMT-kokoonpanon edut piirilevyjen valmistuksessa
Pinta-asennustekniikka (SMT) tarjoaa useita merkittäviä etuja piirilevyjen valmistuksessa , erityisesti tehokkuuden, kustannussäästöjen ja suunnittelun joustavuuden osalta massatuotannossa. Tässä on yhteenveto näistä eduista:
Kustannusten alentaminen
SMT alentaa merkittävästi tuotantokustannuksia yksinkertaistamalla valmistusprosessia. Perinteinen läpireikätekniikka vaatii komponenttien johtojen poraamista ja asettamista, mikä on sekä aikaa vievää että lisää valmistuskustannuksia. SMT poistaa suurimman osan porausvaatimuksista, mikä tehostaa prosessia. Lisäksi SMT-komponentit ovat pienempiä ja kevyempiä, mikä vähentää raaka-aineiden kulutusta ja johtaa lisäkustannussäästöihin.
Pienemmät, kevyemmät laitteet
SMT mahdollistaa komponenttien asentamisen piirilevyn molemmille puolille, mikä lisää huomattavasti komponenttitiheyttä ja suunnittelun joustavuutta. SMT-komponenttien pieni koko mahdollistaa kompaktimman piirilevysuunnittelun, mikä on ratkaisevan tärkeää esimerkiksi älypuhelimien, tablettien, puettavien laitteiden ja ilmailuteollisuuden aloilla, joissa miniatyrisointi ja korkea hyötysuhde ovat olennaisia.
Automaatio ja johdonmukaisuus
SMT-kokoonpanoprosessi on pitkälle automatisoitu, ja siinä käytetään koneita komponenttien tarkkaan asetteluun ja juottamiseen. Nykyaikaiset SMT-laitteet voivat asettaa kymmeniä tuhansia komponentteja tunnissa suurella tarkkuudella, mikä nopeuttaa tuotantoa ja vähentää virheitä ja vikoja. Tämä automaatio parantaa tuotannon yhdenmukaisuutta varmistaen laadun ja vakauden laajamittaisessa valmistuksessa.
Parannettu sähköinen suorituskyky
SMT-komponentit ovat tyypillisesti pienempiä ja niillä on lyhyemmät johtimet, mikä vähentää piirin vastusta ja induktanssia ja parantaa signaalinsiirtoa ja yleistä sähköistä suorituskykyä. Tämä etu on erityisen tärkeä korkeataajuisissa sovelluksissa, kuten 5G-viestinnässä, datakeskuksissa ja suurteholaskentalaitteissa.
Parannettu suunnittelun joustavuus
SMT poistaa läpireikien tarpeen, jolloin suunnittelijat voivat asentaa komponentteja piirilevyn molemmille puolille. Tämä tarjoaa enemmän suunnittelun vapautta, tekee piireistä kompaktimpia ja tehokkaampia ja mahdollistaa edistyneempien ominaisuuksien integroinnin, erityisesti tilaa säästäviin laitteisiin. Lisäksi SMT-komponentteja voidaan käyttää rinnakkain läpireikäkomponenttien kanssa, mikä mahdollistaa mallit, jotka vaativat suurempaa mekaanista lujuutta tai lämmönhallintaa.
Skaalautuvuus massatuotantoon
SMT:n korkea automaatiotaso tekee siitä erittäin skaalautuvan, jolloin piirilevyvalmistajat voivat lisätä tuotantoa laadusta tinkimättä. Tämä skaalautuvuus on ratkaisevan tärkeää esimerkiksi kulutuselektroniikan ja autoteollisuuden kaltaisille toimialoille, joilla voidaan tuottaa miljoonia yksiköitä vuosittain. SMT tarjoaa tehokkaan ratkaisun laajamittaiseen toimintaan, jossa vikaprosentti on minimaalinen.
Kokoonpanon nopeus ja vähentynyt manuaalinen puuttuminen
SMT vähentää manuaalisten toimenpiteiden tarvetta verrattuna perinteiseen läpireikätekniikkaan. Läpireikätekniikassa työntekijöiden on kohdistettava komponenttien johtimet manuaalisesti ja asetettava ne porattuihin reikiin, kun taas SMT käyttää automatisoituja koneita komponenttien asettamiseen, mikä lisää merkittävästi tuotantonopeutta ja vähentää inhimillisiä virheitä. Automaattilaitteet voivat asettaa yli 25 000 komponenttia tunnissa, mikä parantaa tehokkuutta entisestään.
Komponenttitiheys ja kaksipuolinen kokoonpano SMT:ssä
SMT mahdollistaa useampien komponenttien sijoittamisen samaan tilaan, mikä lisää komponenttitiheyttä ja parantaa nykyaikaisten elektronisten laitteiden toiminnallisuutta samalla, kun ne säilyttävät pienemmän tilankäytön. Kaksipuolinen kokoonpano on toinen SMT:n keskeinen etu, sillä se mahdollistaa komponenttien asentamisen piirilevyn molemmille puolille, mikä maksimoi tilankäytön ja mahdollistaa monimutkaisempia malleja. Tämä joustavuus on erityisen hyödyllistä kokoherkille laitteille, kuten älypuhelimille ja puettaville tekniikoille.
Rinnakkaiskäyttö läpivientikomponenttien kanssa
Vaikka SMT:stä on tullut useimpien piirilevykokoonpanojen standardi, tietyt sovellukset vaativat edelleen läpireikäkomponentteja, erityisesti tapauksissa, joissa tarvitaan lisää mekaanista lujuutta, kuten virtaliittimet ja jäähdytyselementit. SMT- ja läpireikäkomponentit voivat olla rinnakkain samalla piirilevyllä, mikä tarjoaa suunnittelijoille enemmän vaihtoehtoja ja tasapainottaa luotettavuutta ja joustavuutta.
SMT:n keskeinen rooli modernissa elektroniikassa
SMT-kokoonpano on mullistanut piirilevyjen valmistusprosessin ja tarjonnut etuja kustannussäästöjen ja automaation lisäksi. Poistamalla porauksen tarpeen, vähentämällä manuaalista puuttumista ja lisäämällä tuotannon nopeutta ja joustavuutta, SMT:stä on tullut modernin elektroniikkavalmistuksen selkäranka. Kyky tuottaa pienempiä, kevyempiä ja monimutkaisempia piirilevyjä on tehnyt SMT:stä välttämättömän teknologian elektroniikan tulevaisuudelle. Parannetun luotettavuuden, paremman suorituskyvyn ja massatuotannon skaalautuvuuden kaltaisten etujen ansiosta SMT:stä on tullut valmistajien ensisijainen menetelmä maailmanlaajuisesti. Koska kompaktien ja tehokkaiden elektronisten laitteiden kysyntä kasvaa jatkuvasti, SMT pysyy liikkeellepanevana voimana kulutuselektroniikan, ilmailu-, auto- ja televiestintäalan kehityksessä.
