Kuinka optimoida signaalin eheys piirilevysuunnittelussa?
2024-12-17Reportteri: SprintPCB
Signaalin eheys on yksi piirilevysuunnittelun kriittisimmistä osa-alueista, erityisesti digitaalisten signaalien nopeuden jatkuvasti kasvaessa nykyaikaisissa elektronisissa laitteissa. Signaalin eheyden hallinnan laiminlyönti voi johtaa tietojen korruptoitumiseen, signaalin vääristymiseen ja piirien toimintahäiriöihin, jotka kaikki voivat vakavasti vaikuttaa elektronisten järjestelmien suorituskykyyn ja luotettavuuteen. Tässä artikkelissa tarkastellaan signaalin eheyteen vaikuttavia tekijöitä ja tarjotaan käytännön suunnitteluvinkkejä signaalin laadun optimoimiseksi piirilevysuunnittelussa.
Signaalin eheyteen vaikuttavat keskeiset tekijät
Useat tekijät voivat vaikuttaa negatiivisesti piirilevysuunnittelun signaalin eheyteen. Näitä ovat kohina, ylikuuluminen, heijastukset ja sähkömagneettiset häiriöt (EMI). Jokainen näistä ongelmista voi johtaa lähetetyn signaalin heikkenemiseen, aiheuttaen virheitä, viiveitä tai jopa täydellisen tiedonsiirron katkeamisen järjestelmän eri komponenttien välillä.
Melu:
Kohina on ei-toivottua sähköistä häiriötä, joka voi häiritä haluttua signaalia. Se voi olla peräisin useista eri lähteistä, kuten virtalähteistä, lähellä olevista piireistä tai ulkoisista ympäristötekijöistä. Kohina voi aiheuttaa signaalin heikkenemistä aiheuttamalla harhasignaaleja tai häiritsemällä lähetetyn signaalin alkuperäistä aaltomuotoa.
Ylikuuluminen:
Ylikuulumista tapahtuu, kun yhden johtimen tai radan signaalit häiritsevät viereisten johtimien signaaleja. Se tapahtuu, kun läheisten signaalilinjojen sähkökentät vaikuttavat toisiinsa, mikä johtaa tahattomaan signaalikytkentään. Ylikuuluminen voi aiheuttaa virheellistä liipaisua tai kohinaa viereisillä signaalireiteillä, mikä vaarantaa tiedon eheyden.
Heijastus:
Heijastuminen on ilmiö, joka tapahtuu, kun signaali kohtaa impedanssin epäsuhdan matkallaan. Kun signaalijäljen impedanssi ei vastaa piirilevymateriaalin tai kytkettyjen komponenttien impedanssia, osa signaalista heijastuu takaisin lähdettä kohti. Tämä voi aiheuttaa signaalin vääristymistä, vaihesiirtoja tai jopa täydellisen datan menetyksen, jos heijastunut signaali häiritsee tulevaa signaalia.
Sähkömagneettinen häiriö (EMI):
Sähkömagneettiset häiriöt (EMI) ovat ulkoisten sähkömagneettisten kenttien aiheuttamia häiriötekijöitä. Nämä kentät voivat aiheuttaa virtoja piirilevyjen johtimiin, mikä aiheuttaa kohinaa ja signaalin vääristymistä. Suurnopeuksiset piirit ovat erityisen alttiita sähkömagneettisille häiriöille, koska niiden nopea kytkeytyminen voi tuottaa korkeataajuisia signaaleja, jotka säteilevät ulospäin ja häiritsevät lähellä olevia elektronisia laitteita.

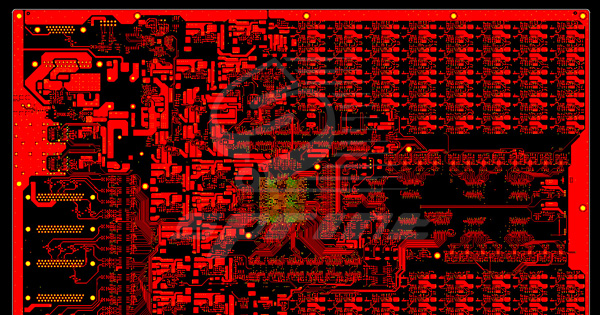

Piirilevysuunnittelun signaalin eheyden optimoimiseksi suunnittelijoiden on huolellisesti otettava huomioon tekijät, kuten johtimien reititys , materiaalivalinta, maadoitustekniikat ja impedanssin hallinta . Alla on joitakin tehokkaimpia strategioita signaalin laadun parantamiseksi:
Differentiaaliparin reititys:
Differentiaalisignalointi on yksi tehokkaimmista tavoista vähentää kohinaa ja parantaa signaalin eheyttä. Tässä menetelmässä kaksi toisiaan täydentävää signaalia lähetetään parillisia johdinratoja pitkin. Differentiaaliparien etuna on, että nämä kaksi signaalia kumoavat yhteismuotoisen kohinan. Differentiaalipareja reititettäessä on tärkeää pitää johdinradat lähellä toisiaan, jotta niillä on sama impedanssi ja ne ovat vähemmän alttiita kohinalle ja häiriöille.
Maatasojen käyttö:
Signaalijohtimien alla oleva kiinteä maataso on välttämätön kohinan minimoimiseksi ja signaalin vääristymisen vähentämiseksi. Maataso tarjoaa pieniresistanssisen reitin virran paluulle, mikä auttaa ylläpitämään signaalin eheyttä. Se myös suojaa herkkiä signaaleja ulkoisilta sähkömagneettisilta häiriöiltä ja vähentää ylikuulumisen mahdollisuutta. Jatkuva maataso tarjoaa piirille vakaan referenssijännitteen, mikä parantaa nopeiden signaalien yleistä suorituskykyä.
Impedanssin sovitus:
Impedanssien epäsuhta on yksi signaalin heijastumisen johtavista syistä. Varmistamalla, että signaalijohtimien impedanssi vastaa niiden komponenttien ja liittimien impedanssia, joihin ne on kytketty, signaalin heijastukset voidaan minimoida. Tämä voidaan saavuttaa huolellisella johtimen leveyden valinnalla, hallitulla impedanssin reitityksellä ja sopivien piirilevymateriaalien valinnalla, joilla on tunnetut ja yhdenmukaiset dielektriset ominaisuudet.
Jälkien pituuksien minimointi:
Pidemmät signaalijäljet ovat alttiimpia kohinalle ja signaalin heikkenemiselle. Pitämällä jälkien pituudet mahdollisimman lyhyinä signaalireitti optimoidaan, mikä vähentää heijastusten ja häiriöiden todennäköisyyttä. Lisäksi jälkien pituuksien minimointi auttaa vähentämään loisinduktanssin ja -kapasitanssin vaikutuksia, jotka voivat vaikuttaa nopeiden signaalien ajoitukseen ja eheyteen.
Signaalin päättäminen:
Signaalin päättäminen on toinen tekniikka, jota käytetään heijastusten estämiseen suurnopeuspiirilevysuunnittelussa. Oikea päättäminen varmistaa, että signaalit absorboituvat oikein siirtolinjan päässä sen sijaan, että ne heijastuisivat takaisin lähdettä kohti. Yleisiä signaalin päättämismenetelmiä ovat sarja-, rinnakkais- ja resistiivinen päättäminen signaalin erityisvaatimuksista ja piirilevyn asettelusta riippuen.
Irrotuskondensaattorit:
Irrotuskondensaattorit ovat välttämättömiä vakaan virransyötön tarjoamiseksi ja signaalin eheyttä häiritsevien jännitevaihteluiden vähentämiseksi. Nämä kondensaattorit auttavat suodattamaan korkeataajuista kohinaa virtakiskoista ja varmistamaan, että signaalijännite pysyy vakiona, mikä vähentää virtaan liittyvien ongelmien aiheuttaman signaalin heikkenemisen todennäköisyyttä.
Piirilevyn materiaalin valinta:
Piirilevyssä käytetyllä materiaalilla voi olla merkittävä vaikutus signaalin eheyteen. Nopeammissa piireissä on tärkeää valita materiaaleja, joilla on pieni signaalihäviö ja tasaiset dielektriset ominaisuudet, kuten Rogers tai teflon. Nämä materiaalit auttavat varmistamaan, että signaalit säilyttävät eheytensä pitkillä etäisyyksillä ja vähentävät impedanssien epäsuhdan vaikutuksia.
Suojaus:
Tietyissä suurnopeuspiirilevysuunnitteluissa suojaus voi olla tarpeen herkkien signaalien suojaamiseksi ulkoisilta sähkömagneettisilta häiriöiltä (EMI). Suojaus voidaan saavuttaa käyttämällä johtavia koteloita tai kuparijohtimia, jotka ympäröivät herkkiä signaalijohtimia. Tämä menetelmä tarjoaa esteen, joka estää EMI:tä vaikuttamasta signaalireittiin ja auttaa ylläpitämään signaalin eheyttä meluisissa ympäristöissä. Signaalin eheyden optimointi piirilevysuunnittelussa on kriittinen osa nopeiden elektronisten järjestelmien luotettavan suorituskyvyn varmistamista. Käsittelemällä ongelmia, kuten kohinaa, ylikuulumista, heijastuksia ja EMI:tä, sekä toteuttamalla strategioita, kuten differentiaaliparireititystä, maadoitustekniikoita ja impedanssin sovitusta, suunnittelijat voivat parantaa merkittävästi signaalien laatua ja luotettavuutta. Huolellisella yksityiskohtien huomioimisella, oikeilla materiaaleilla ja järkevillä suunnittelukäytännöillä signaalin eheys voidaan säilyttää jopa monimutkaisimmissa ja vaativimmissa piirilevysuunnitteluissa. Koska nopeampien ja tehokkaampien elektronisten järjestelmien kysyntä kasvaa jatkuvasti, signaalin eheyden optimoinnin ymmärtäminen on edelleen avaintekijä onnistuneessa piirilevysuunnittelussa. SprintPCB, johtavana korkealaatuisten piirilevyjen valmistajana, tarjoaa asiakkaille asiantuntemusta ja edistyneitä suunnitteluominaisuuksia luotettavien ja tehokkaiden piirilevyjen luomiseksi monenlaisiin sovelluksiin.
