Painettujen piirilevyjen valmistuksen perimmäinen opas: Prosessit, innovaatiot ja alan parhaat käytännöt

2025-03-20Reportteri: SprintPCB

Aikakaudella, jolloin elektroniikka läpäisee elämän kaikki osa-alueet – älykodeista autonomisiin ajoneuvoihin – piirilevyjen valmistus on teknologisen kehityksen kulmakivi. Piirilevyteollisuuden johtavana voimana SprintPCB yhdistää vuosikymmenten asiantuntemuksen huipputeknologiaan toimittaakseen kestäviä ja tehokkaita ratkaisuja eri toimialoille aina ilmailuteollisuudesta kulutuselektroniikkaan. Tämä 1800 sanan opas sukeltaa syvälle piirilevyjen valmistuksen maailmaan , tutkien sen kriittisiä prosesseja, nousevia trendejä, laatustandardeja ja sitä, miten SprintPCB:n sitoutuminen huippuosaamiseen asettaa sen globaaliksi johtajaksi.

1. Painettujen piirilevyjen valmistuksen kehitys: perusteista huipputeknologiaan

Painettujen piirilevyjen valmistuksen matka alkoi yksinkertaisilla yksikerroksisilla malleilla 1900-luvun puolivälissä. Nykyään se kattaa monimutkaiset monikerroslevyt, joustavat piirit ja HDI-tekniikat. Nykyaikaiset piirilevyt on suunniteltu vastaamaan pienentämisen, nopeamman tiedonsiirron ja äärimmäisen kestävyyden vaatimuksiin.

Miksi piirilevyt ovat välttämättömiä

Liitettävyys : Piirilevyt integroivat komponentit yhtenäisiksi järjestelmiksi, mikä mahdollistaa laitteiden saumattoman toiminnan.
Skaalautuvuus : Piirilevyt mukautuvat erilaisiin koko- ja suorituskykyvaatimuksiin niin puettavista laitteista kuin teollisuuskoneisiinkin.
Luotettavuus : Edistykselliset valmistustekniikat vähentävät vikaantumisastetta jopa ankarissa olosuhteissa.

SprintPCB:llä hyödynnämme innovaatioita, kuten lasersuorakuvantamista (LDI) ja automatisoitua optista tarkastusta (AOI), laajentaaksemme piirilevyjen mahdollisuuksia.

2. Painettujen piirilevyjen valmistuksen ydinvaiheet: vaiheittainen erittely

Painettujen piirilevyjen valmistusprosessin ymmärtäminen on avainasemassa sen monimutkaisuuden ymmärtämisessä. Alla erittelemme jokaisen vaiheen ja korostamme SprintPCB:n tarkkuuslähtöistä lähestymistapaa.

Vaihe 1: Suunnittelu ja tekninen suunnittelu

Kytkentäkaavioiden kehittäminen : Insinöörit suunnittelevat piirit sähköisten ja lämpöspesifikaatioiden täyttämiseksi työkalujen, kuten Altium Designerin ja Cadence Allegron, avulla.
DFM (Design for Manufacturing) -analyysi : SprintPCB:n tiimi tunnistaa mahdolliset tuotantohaasteet varhaisessa vaiheessa ja optimoi asettelut kustannustehokkuuden ja saannon saavuttamiseksi.
Prototyyppien valmistus : Nopeat prototyypit validoivat suunnitelmat ennen täysimittaista tuotantoa, mikä lyhentää markkinoilletuloaikaa.

Vaihe 2: Materiaalin valinta

Alustan ja laminaattien valinta vaikuttaa suoraan suorituskykyyn. Yleisiä materiaaleja ovat:

FR-4 : Kustannustehokas, palonkestävä epoksilaminaatti vakiokäyttöön.
Korkeataajuiset laminaatit (esim. Rogers 4350B): Ihanteellinen 5G- ja RF-laitteille.
Joustava polyimidi : Käytetään taipuisassa elektroniikassa, kuten lääketieteellisissä puetuissa laitteissa.

SprintPCB tarjoaa halogeenittomia ja RoHS-yhteensopivia vaihtoehtoja kestävän kehityksen tavoitteiden saavuttamiseksi.

Vaihe 3: Piirilevyn valmistus

Kuvantaminen : Ultravioletti- (UV) tai lasersäteily siirtää piirikuviot kuparipäällysteisille piirilevyille.
Syövytys : Kemialliset prosessit poistavat ylimääräisen kuparin ja jättävät jälkeensä tarkkoja johtavia jälkiä.

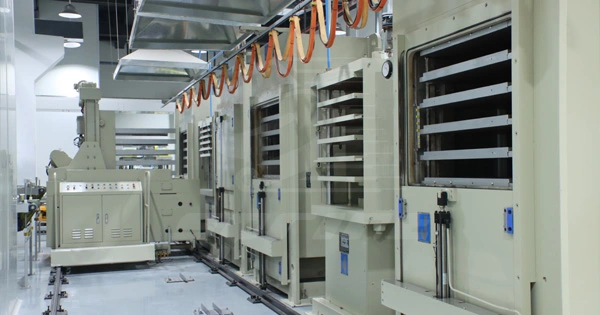

Laminointi : Monikerroksiset levyt sulatetaan yhteen korkeassa lämpötilassa ja paineessa.
Pinnoitus : Kemikaaliton nikkeliupotuskulta (ENIG) tai HASL-pinnoite suojaa hapettumiselta.

Vaihe 4: Testaus ja laadunvarmistus

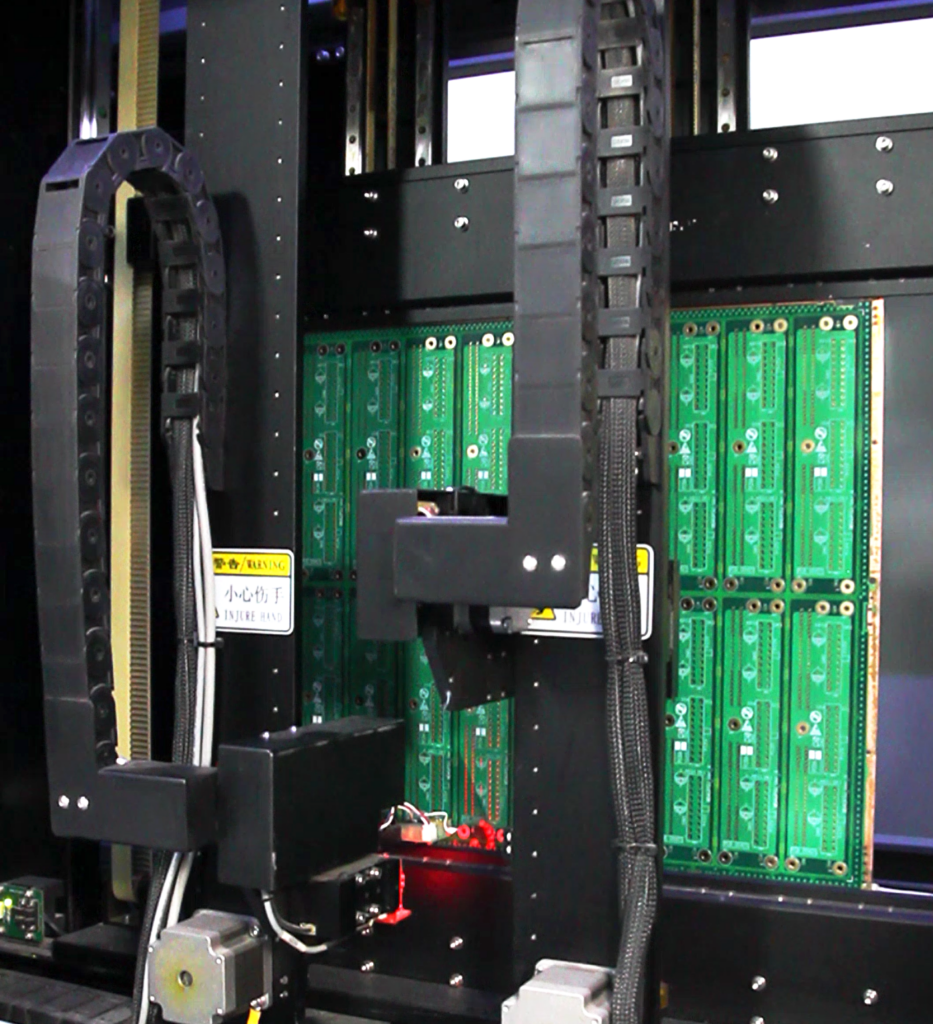

Sähkötestaus : Jatkuvuustestit ja lentävällä luotaimella tehtävät testit havaitsevat katkokset/oikosulut.
Lämpöjännityskoe : Varmistaa, että piirilevyt kestävät lämpötilanvaihteluita.
Poikkileikkausanalyysi : Vahvistaa kerrosten kohdistuksen ja läpivientien eheyden.

SprintPCB:n 100 %:n testauskäytäntö ja IPC-A-600-yhteensopivuus takaavat alan johtavan luotettavuuden.

3. Edistykselliset tekniikat mullistavat piirilevyjen valmistuksen

Pysyäkseen kilpailukykyisinä valmistajien on omaksuttava seuraavan sukupolven teknologioita. Näin SprintPCB johtaa tätä:

HDI-tekniikka

Mikroläpiviennit : Laserporatut reiät (<150 µm) mahdollistavat erittäin kompaktit mallit.
Pinotut läpiviennit : Paranna signaalin eheyttä nopeissa sovelluksissa, kuten palvelimissa.

Joustavat ja jäykät piirilevyt

Sovellukset : Lääketieteelliset implantit, taittuvat älypuhelimet, sotilasavioniikka.
Edut : Kevyempi, kestävämpi ja 3D-muotoiltavampi.

Additiivinen valmistus (3D-tulostus)

Nopea prototyyppien valmistus : Nopeuttaa monimutkaisten mallien iteraatiosyklejä.
Upotetut komponentit : Vastukset ja kondensaattorit, jotka on painettu suoraan alustoille.

IoT-optimoidut piirilevyt

Vähävirtaiset mallit : Pidennä älykkäiden antureiden akunkestoa.
RF-suojaus : Minimoi häiriöt liitetyissä laitteissa.

4. Painettujen piirilevyjen valmistuksen laatustandardit

Maailmanlaajuisten sertifiointien noudattaminen varmistaa turvallisuuden ja suorituskyvyn. SprintPCB täyttää:

IPC-luokka 2/3 : Kaupallisiin ja erittäin luotettaviin sovelluksiin.
ISO 9001:2015 : Tiukat laatujärjestelmät.
UL-sertifiointi : Täyttää paloturvallisuus- ja sähköstandardien vaatimukset.
RoHS/REACH : Vaarallisten aineiden, kuten lyijyn ja kadmiumin, poistaminen.

5. Nykyaikaisen piirilevyjen valmistuksen teollisuussovellukset

Piirilevyjä on kaikkialla. Keskeisiä toimialoja ovat:

Autoteollisuus : Moottorinohjausyksiköt (ECU), ADAS-järjestelmät, sähköautojen akkujen hallinta.
Terveydenhuolto : Magneettikuvauslaitteet, sydämentahdistimet, kannettavat diagnostiikkalaitteet.
Ilmailu- ja avaruustekniikka : Avioniikka, satelliittiviestintämoduulit.
Kulutuselektroniikka : Älypuhelimet, AR/VR-kuulokkeet, IoT-laitteet.

Tapaustutkimus

SprintPCB teki yhteistyötä robotiikkayrityksen kanssa kehittääkseen 20-kerroksisen HDI-piirilevyn tekoälyohjatuille droneille, mikä vähensi signaalihäviötä 30 %.

6. Kestävä kehitys piirilevyjen valmistuksessa

Ympäristötietoisuuden kasvaessa SprintPCB priorisoi:

Kierrätettävät materiaalit : Biopohjaiset laminaatit ja lyijyttömät juotteet.
Jätteen vähentäminen : Veden kierrätysjärjestelmät ja kemikaalien uudelleenkäyttöohjelmat.
Energiatehokkuus : Aurinkoenergialla toimivat laitokset ja vähäpäästöiset prosessit.

7. Oikean kumppanin valinta piirilevyjen valmistukseen

Valmistajan valinta riippuu seuraavista tekijöistä:

Tekninen asiantuntemus : Etsi todistettua kokemusta toimialaltasi.
Skaalautuvuus : Kyky käsitellä sekä prototyyppejä että irtotilauksia.
Läpinäkyvyys : Reaaliaikainen tilausten seuranta ja yksityiskohtainen raportointi.
Asiakastuki : DFM-ohjaus ja reagoiva vianmääritys.

Miksi SprintPCB?

48 tunnin pikaprototyyppien valmistus : Nopeutetut tutkimus- ja kehitysvaiheet.
Globaali logistiikka : Toimitus ovelle yli 100 maahan.
Tekninen tuki 24/7 : Asiantuntemus käytettävissä kiireellisiin muutoksiin.

8. Tulevaisuuden trendit piirilevyjen valmistuksessa

Tekoälypohjainen suunnittelu : Koneoppimisalgoritmit optimoivat asetteluja signaalin eheyden varmistamiseksi.
Upotetut passiivit : Substraatteihin integroidut kondensaattorit/vastukset.
Kvanttilaskennan piirilevyt : Materiaalit, kuten grafeeni, erittäin alhaisen resistanssin saavuttamiseksi.
