Keskeiset piirilevysertifikaatit: IATF16949, UL, IPC, RoHS ja ISO9001 Yleiskatsaus

2024-09-12Reportteri: SprintPCB

Piirilevyjen valmistusteollisuudessa käytetään laajalti useita laatustandardeja ja sertifiointijärjestelmiä tuotteiden laadun varmistamiseksi, hallinnon tehokkuuden parantamiseksi ja tiettyjen toimialojen tai markkinoiden vaatimusten täyttämiseksi. Nämä standardit kattavat laatujärjestelmän eri osa-alueita sekä tiettyjen toimialojen tai tuotteiden erityisvaatimuksia. Tässä artikkelissa keskitymme viiteen tärkeään standardiin: IATF16949, UL, IPC, ISO9001 ja RoHS. SprintPCB on saanut seuraavat keskeiset piirilevysertifikaatit :

1. Mikä on IATF 16949 -sertifiointi?

IATF 16949 on kansainvälisesti tunnustettu autoteollisuuden laatujärjestelmästandardi, jonka on kehittänyt International Automotive Task Force (IATF). Standardin ydintavoitteena on yhdenmukaistaa globaalit laatujärjestelmät koko autoteollisuuden toimitusketjussa, parantaa tuotteiden laatua, ehkäistä vikoja, vähentää laatuvaihteluita ja poistaa toimitusketjun hävikkiä, mikä viime kädessä parantaa tuotannon tehokkuutta.

IATF 16949 -standardin soveltamisala

IATF 16949 on suunniteltu erityisesti autoteollisuudelle, ja se on erityisen tärkeä kriittisten autoteollisuuden piirilevyjärjestelmien, kuten moottorinohjauksen, alustanohjauksen, korielektroniikan ja turvajärjestelmien, valmistajille. Autoteollisuuden piirilevyvalmistajille IATF 16949 -sertifioinnin saaminen on ratkaisevan tärkeää sen varmistamiseksi, että heidän piirilevytuotteensa täyttävät autoteollisuuden tiukat laatu- ja luotettavuusvaatimukset. Tämä sertifiointi ei ainoastaan tunnusta tuotteen laatua, vaan myös vahvistaa yrityksen johtamistason. Sertifioinnin saaminen auttaa rakentamaan asiakkaiden luottamusta ja parantamaan markkinoiden kilpailukykyä. SprintPCB:lle IATF 16949 -sertifioinnin saaminen merkitsee sitä, että sen tuotteiden laatu tunnustetaan ja sen johtamiskyvyt ja tekninen asiantuntemus ovat korkealla tasolla.

IATF 16949:n edut

Parannettu laadunhallinta: Systemaattiset laadunhallintamenetelmät vähentävät virheitä ja parantavat tuotteiden yhdenmukaisuutta ja luotettavuutta. Kustannusten alentaminen: Ennaltaehkäisevät toimenpiteet ja jatkuva parantaminen auttavat alentamaan laatukustannuksia ja tuotantohävikkejä. Parempi asiakastyytyväisyys: Korkeampi tuotteiden laatu ja luotettavuus lisäävät asiakastyytyväisyyttä ja luottamusta. Toteuttamalla nämä keskeiset vaatimukset yritykset voivat varmistaa, että niiden tuotteet täyttävät standardit, parantaa tuotannon tehokkuutta, vähentää kustannuksia ja parantaa kilpailukykyä markkinoilla.

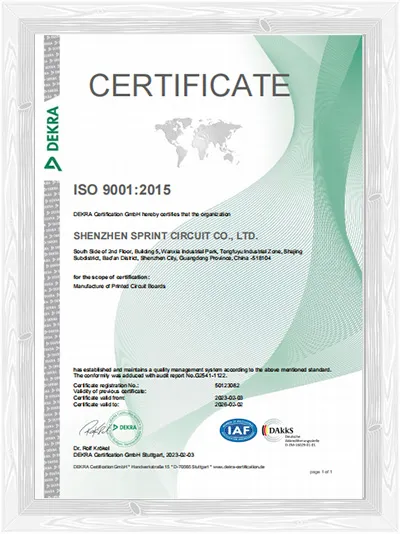

2. ISO9001-laadunhallinta

ISO 9001 on laajalti tunnustettu laatujärjestelmästandardi, joka tarjoaa piirilevyvalmistajille systemaattisen lähestymistavan laadunhallintaan. Se varmistaa, että tuotteet täyttävät asiakkaiden vaatimukset ja sääntelystandardit, mikä parantaa toiminnan yleistä tehokkuutta ja markkinoiden kilpailukykyä. ISO9001-laadunhallinta

ISO 9001 -standardin soveltamisala piirilevyjen valmistuksessa

Tuotantoprosessin hallinta:

Piirilevyjen valmistukseen kuuluu useita monimutkaisia tuotantovaiheita, kuten materiaalien hankinta, suunnittelu, syövytys, poraus, juottaminen ja testaus. ISO 9001 -standardi edellyttää yrityksiltä selkeät prosessispesifikaatiot ja toteutusstandardit sen varmistamiseksi, että jokainen vaihe täyttää ennalta määritellyt laatustandardit, optimoiden sisäistä hallintaa ja vähentäen jätettä.

Laadunvalvonta:

Ottamalla käyttöön ISO 9001 -standardit piirilevyvalmistajat voivat luoda ja parantaa laadunvalvontaprosesseja käyttämällä ISO 9001 -standardin työkaluja ja menetelmiä, kuten tilastollista prosessinohjausta (SPC) ja laatutoimintojen käyttöönottoa (QFD), tuotantoprosessien valvomiseksi ja parantamiseksi varmistaen tuotteen vakauden ja luotettavuuden.

Toimitusketjun hallinta:

Piirilevyjen valmistus edellyttää raaka-aineiden ja komponenttien hankintaa sekä tiettyjen prosessien ulkoistamista. ISO 9001 -standardi edellyttää yrityksiltä vankan toimitusketjun hallintajärjestelmän luomista, jotta toimittajat toimittavat päteviä materiaaleja ja komponentteja, ja säännölliset arvioinnit ylläpitävät toimitusketjun vakautta ja luotettavuutta.

Riskienhallinta:

Piirilevyjen valmistukseen liittyy useita potentiaalisia riskitekijöitä, kuten laiteviat, materiaalivirheet ja inhimilliset virheet. ISO 9001 korostaa näiden riskien tunnistamista, arviointia ja hallintaa uudelleentyöstön ja jätteen minimoimiseksi sekä tuotannon vakauden ja luotettavuuden varmistamiseksi. Ottamalla käyttöön ISO 9001 -laatujärjestelmän sertifioinnin piirilevyvalmistajat voivat optimoida sisäistä johtamista, parantaa tuotteiden laatua ja vahvistaa toimitusketjua ja riskienhallintakykyjä. SprintPCB:n ISO 9001 -sertifiointi heijastaa merkittävää parannusta tuotteiden laadussa, johtamistasossa ja markkinoiden kilpailukyvyssä.

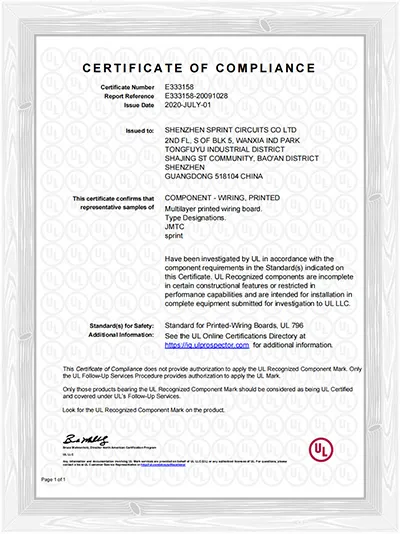

3. Mikä on UL-sertifiointi?

UL (Underwriters Laboratories) on riippumaton, maailmanlaajuinen turvallisuustiedeyritys, joka on omistautunut asettamaan ja sertifioimaan turvallisuusstandardeja yleisön ja tuotteiden turvallisuuden varmistamiseksi. Piirilevyjen valmistusteollisuudessa UL-standardeilla ja -sertifioinneilla on ratkaiseva rooli tuotteiden turvallisuuden, luotettavuuden ja vaatimustenmukaisuuden varmistamisessa. UL on asettanut useita tiukkoja standardeja piirilevyille, kuten UL 94 (muovien syttyvyystestaus) ja UL 796 (piirilevyjen standardit), jotka kattavat muun muassa materiaalivalinnan, valmistusprosessit, suorituskykytestauksen ja laadunvalvonnan. UL-sertifiointi

UL:n sertifioima piirilevy ei ainoastaan osoita kansainvälisten turvallisuusstandardien noudattamista, vaan myös parantaa sen kilpailukykyä markkinoilla ja asiakkaiden luottamusta, auttaen valmistajia laajentamaan markkina-aluettaan ja turvaamaan lisää liiketoimintamahdollisuuksia. Sen keskeisiin tehtäviin kuuluu tuotteiden sähköturvallisuuden, mekaanisen suorituskyvyn ja palonkestävyyden varmistaminen sekä yritysten auttaminen lakisääteisten ja alan standardien täyttämisessä, mikä vähentää oikeudellisia riskejä.

Keskeiset UL-sertifiointivaatimukset piirilevyjen valmistukselle:

Materiaalivaatimukset

Pohjamateriaalin sertifiointi (UL 94): Piirilevyjen pohjamateriaalien, kuten FR-4:n ja CEM-1:n, on läpäistävä UL 94 -syttyvyystestit, jotka arvioivat materiaalien käyttäytymistä liekkien tai korkeiden lämpötilojen vaikutuksesta. Nämä materiaalit luokitellaan luokkiin, kuten HB, V-0, V-1 ja V-2, mikä varmistaa riittävät palonkestävyysominaisuudet. Kuparipäällysteisen laminaatin sertifiointi: Kuparipäällysteisten laminaattien sähköisen suorituskyvyn, mekaanisen lujuuden ja palonkestävyyden on myös täytettävä UL-sertifioinnin vaatimukset niiden turvallisuuden varmistamiseksi.

Valmistusprosessin vaatimukset

Laminointiprosessi: UL asettaa laminointiprosessille tiukat vaatimukset varmistaakseen vakaan sidoksen korkeissa lämpötiloissa ja paineissa estäen delaminaation ja kuplimisen. Läpipinnoitusprosessi (PTH): PTH-prosessin on täytettävä UL-standardit, jotta varmistetaan pinnoituskerroksen hyvä tarttuvuus ja sähkönjohtavuus, mikä takaa piirilevyn sähköisen suorituskyvyn ja pitkäaikaisen luotettavuuden.

Valmiin tuotteen testaus

Sähköisen suorituskyvyn testaus: UL-sertifiointi edellyttää piirilevyvalmistajilta testejä, kuten dielektristä lujuutta, eristysresistanssia ja johtavuutta, sähköturvallisuuden varmistamiseksi erilaisissa käyttöolosuhteissa. Mekaanisen suorituskyvyn testaus: Tähän sisältyvät taivutuslujuuden, iskunkestävyyden ja kuorimislujuuden testit piirilevyn vakauden ja kestävyyden varmistamiseksi mekaanisessa rasituksessa.

Palokäyttäytymisvaatimukset

UL 94 -syttyvyystesti: Tämä testi arvioi piirilevymateriaalien käyttäytymistä suorassa liekissä tai korkeissa lämpötiloissa. Sertifioidut materiaalit luokitellaan tekijöiden, kuten palamisnopeuden ja tippumiskäyttäytymisen, perusteella luokkiin, kuten HB, V-0, V-1 ja V-2, mikä varmistaa palonkestävyyden. Palosuojatut lisäaineet: Piirilevyjen palonkestävyyttä parantavien palonsuoja-aineiden on läpäistävä UL-sertifiointi, mikä varmistaa, että ne eivät vaaranna piirilevyn sähköistä tai mekaanista suorituskykyä.

Valmistusprosessin valvontavaatimukset

Tuotantoprosessin valvonta: Piirilevyvalmistajien on otettava käyttöön tiukat prosessinvalvontajärjestelmät, mukaan lukien keskeisten prosessiparametrien valvonta ja tallennus, sen varmistamiseksi, että jokainen tuotantovaihe on UL-standardien mukainen. Laadunhallintajärjestelmä: Valmistajien on otettava käyttöön kattava laadunhallintajärjestelmä, joka kattaa koko prosessin raaka-aineiden hankinnasta, tuotannosta ja testauksesta lopputuotteen toimitukseen ja varmistaa jäljitettävyyden.

Luotettavuus- ja kestävyysvaatimukset

Lämpövanhenemistesti: Tämä testi arvioi piirilevyn pitkäaikaista vakautta ja suorituskykyä korkeissa lämpötiloissa ja varmistaa sen luotettavuuden ankarissa olosuhteissa. Kosteustesti: Testaa piirilevyn suorituskykyä korkeassa kosteudessa, mukaan lukien kosteuden imeytymisen ja johtavuuden muutokset, varmistaen luotettavuuden kosteissa olosuhteissa. SprintPCB:n UL-sertifiointi ei ainoastaan todista, että sen tuotteet täyttävät kansainväliset turvallisuusstandardit, vaan myös lisää markkinoiden tunnettuutta, kilpailukykyä ja asiakkaiden luottamusta.

4.Mikä on IPC-standardien piirilevy?

Institute for Interconnecting and Packaging Electronic Circuitsin kehittämät IPC-standardit ovat kattava määräysten kokoelma, joka kattaa elektroniikkatuotteiden suunnittelun, valmistuksen, kokoonpanon ja testauksen kaikki vaiheet. Vuonna 1957 perustettu IPC keskittyi alun perin painettuihin piirilevyihin (PCB), mutta siitä on sittemmin kasvanut maailmanlaajuinen auktoriteetti elektroniikkateollisuudessa. Näitä maailmanlaajuisten asiantuntijoiden ja alan edustajien luomia ja päivittämiä standardeja pidetään laajalti elektroniikka-alan "laatuohjeina", jotka varmistavat tuotteiden laadun ja yhdenmukaisuuden.

IPC-standardien rooli

IPC-standardeja käytetään ensisijaisesti elektroniikkatuotteiden laadun ja yhdenmukaisuuden varmistamiseen. Elektroniikkatuotteiden suunnittelun ja valmistuksen monimutkaisuuden kasvaessa IPC-standardit tarjoavat insinööreille, suunnittelijoille ja valmistajille yhtenäisen viitekehyksen. Tämä standardointi ei ainoastaan tehosta tuotantoa, vaan myös parantaa tuotteiden luotettavuutta ja minimoi mahdolliset laatuongelmat.

Laadunvarmistus ja tuoteluotettavuus

Yksi IPC-standardien merkittävimmistä eduista on niiden kyky varmistaa tuotteen laatu. Esimerkiksi IPC-A-600 määrittelee piirilevyjen hyväksymiskriteerit, ja näitä ohjeita noudattavat valmistajat voivat taata tuotteidensa laadun.

Parempi viestintä ja yhteistyö

IPC-standardit tarjoavat toimialalle yhtenäisen kielen, joka mahdollistaa tehokkaan viestinnän suunnittelu-, valmistus- ja hankintatiimien välillä ja välttää epäjohdonmukaisen terminologian aiheuttamat väärinkäsitykset.

Prosessien optimointi

Jokainen tuotantovaihe testataan ja valvotaan IPC-standardien mukaisesti. Työntekijät ja esimiehet koulutetaan näiden standardien mukaisesti, mikä varmistaa tuotantoprosessin korkean tehokkuuden ja johdonmukaisuuden.

Kustannussäästöt

Noudattamalla IPC-standardeja valmistajat voivat vähentää tuotantovirheitä ja kokeilu- ja erehdyskustannuksia. Standardoidut prosessit ja materiaalivaatimukset auttavat yrityksiä alentamaan tutkimus- ja kehityskustannuksia ja parantamaan kokonaistehokkuutta.

Parempi brändin maine

IPC-standardien mukaisesti valmistetut tuotteet ovat luotettavia, mikä lisää asiakkaiden luottamusta ja avaa uusia markkinamahdollisuuksia. IPC-standardien mukaisesti tuottavat toimittajat voittavat todennäköisemmin asiakkaita, koska heidän tuotteitaan pidetään luotettavampina ja laadukkaampina. Ymmärtämällä ja ottamalla käyttöön IPC-standardit SprintPCB saavuttaa tehokkaan tuotannon, kustannussäästöjä ja parantaa kilpailukykyään markkinoilla.

IPC-luokitustasot

IPC-luokan 1 standardit: Yleiset elektroniikkatuotteet, kuten taskulamput, lelut ja kaukosäätimet, käyttävät piirilevyjä, jotka eivät vaadi korkeita laatustandardeja ja joiden käyttöikä on suhteellisen lyhyt. IPC-luokan 2 standardit: Tähän luokkaan kuuluvat pidemmän käyttöiän elektroniikka, kuten mikroaaltouunit, älypuhelimet ja kannettavat tietokoneet, joissa suorituskyky ja kestävyys ovat etusijalla. IPC-luokan 3 standardit: Korkean luotettavuuden elektroniikka, kuten lääkinnälliset laitteet ja avaruuslaitteet, edellyttävät korkeinta tarkkuutta ja laatua.

5. Mikä on RoHS?

Mikä on RoHS-järjestelmä?

RoHS, joka on lyhenne sanoista "Restriction of Hazardous Substances", on ympäristöasetus, jonka tarkoituksena on rajoittaa vaarallisten aineiden käyttöä sähkö- ja elektroniikkatuotteissa. Sen tavoitteena on minimoida ihmisten terveydelle ja ympäristölle aiheutuvat mahdolliset haitat.

Mikä on RoHS-sertifioinnin tarkoitus?

RoHS-direktiivin ensisijaisena tavoitteena on kannustaa yrityksiä ottamaan käyttöön ympäristöystävällisempiä materiaaleja ja tuotantoprosesseja, mikä vähentää elektroniikkatuotteiden aiheuttamia mahdollisia ympäristö- ja terveysriskejä. Rajoittamalla tiettyjen vaarallisten aineiden käyttöä RoHS edistää kestävää kehitystä ja lisää ympäristötietoisuutta elektroniikkateollisuudessa. Euroopan markkinoille pyrkiville yrityksille RoHS-sertifioinnin noudattaminen on pakollista, jotta niiden tuotteet täyttävät EU:n ympäristömääräykset.

Rajoitetut aineet ja RoHS-direktiivin soveltamisala

RoHS-direktiivi rajoittaa seuraavien 10 vaarallisen aineen käyttöä:

Lyijy (Pb): Yleisesti esiintyvä juotteissa, lasissa ja PVC-stabilointiaineissa.
Elohopea (Hg): Käytetään termostaateissa, antureissa, kytkimissä, releissä ja hehkulampuissa.
Kadmium (Cd): Esiintyy kytkimissä, jousissa, liittimissä, piirilevyissä, kontakteissa ja akuissa.
Kuusiarvoinen kromi (CrVI): Käytetään metallien korroosionestopinnoitteissa.
Polybromatut bifenyylit (PBB): Palonsuoja-aineita, joita käytetään piirilevyissä, liittimissä ja muovikoteloissa.
Polybromatut difenyylieetterit (PBDE:t): Toinen palonestoaine, jota käytetään piirilevyissä ja muovikoteloissa.
Dietyyliheksyyliftalaatti (DEHP): Muovissa käytetty pehmitin.
Bentsyylibutyyliftalaatti (BBP): Esiintyy joustavissa muoveissa.
Dibutyyliftalaatti (DBP): Käytetään joustavissa muovituotteissa.
Di-isobutyyliftalaatti (DIBP): Toinen muovituotteissa käytetty pehmitin.

RoHS-direktiivi ei koske ainoastaan laajaa valikoimaa elektroniikka- ja sähkötuotteita, vaan se vaikuttaa myös koko tuotantoketjuun, mukaan lukien komponentit, raaka-aineet ja pakkaukset. Alla on yksityiskohtainen erittely RoHS-direktiivin kattamista toimialoista: RoHS-direktiivin soveltamisalaan kuuluvat kodinkoneet (esim. jääkaapit ja pesukoneet), pienet kodinkoneet (esim. pölynimurit ja silitysraudat), IT- ja viestintälaitteet (esim. tietokoneet ja matkapuhelimet), kuluttajalaitteet (esim. televisiot ja radiot), valaistuslaitteet (esim. loistelamput), sähkötyökalut (esim. porat ja sorvit), lelut ja viihdelaitteet (esim. pelikonsolit), lääkinnälliset laitteet (esim. sydänsähkökäyrät), valvonta- ja ohjauslaitteet (esim. palovaroittimet) sekä myyntiautomaatit. RoHS-direktiivi koskee myös autoelektroniikkaa, kodin lääkinnällisiä laitteita, älykodin tuotteita, kannettavia elektronisia laitteita, akkuja, energian varastointijärjestelmiä, viestintäinfrastruktuurilaitteita ja teollisuuslaitteita. Näiden tuotteiden ja niiden komponenttien on oltava RoHS-standardien mukaisia haitallisten aineiden käytön vähentämiseksi ja ympäristön kestävyyden edistämiseksi.

Piirilevyjen sertifioinnin merkitys

Kansainvälisten ja alueellisten standardien noudattaminen on ratkaisevan tärkeää tuotteiden laadun, vaatimustenmukaisuuden ja markkinoiden kilpailukyvyn varmistamiseksi maailmanlaajuisessa elektroniikkateollisuudessa. IPC-standardit tarjoavat johdonmukaiset ohjeet suunnittelu- ja valmistusprosessille, parantaen elektroniikkatuotteiden luotettavuutta ja tehokkuutta. UL-sertifiointi varmistaa, että tuotteet täyttävät turvallisuusvaatimukset ja lisäävät markkinoiden hyväksyntää. RoHS-direktiivi rajoittaa vaarallisten aineiden käyttöä edistäen ympäristönsuojelua ja kestävää kehitystä. IATF- ja ISO-standardit parantavat entisestään valmistusprosessien ja laadunhallinnan maailmanlaajuista yhdenmukaisuutta. SprintPCB on jo saavuttanut nämä sertifioinnit ja standardit. Lisätietoja tai tiedusteluja varten ota rohkeasti yhteyttä milloin tahansa.
