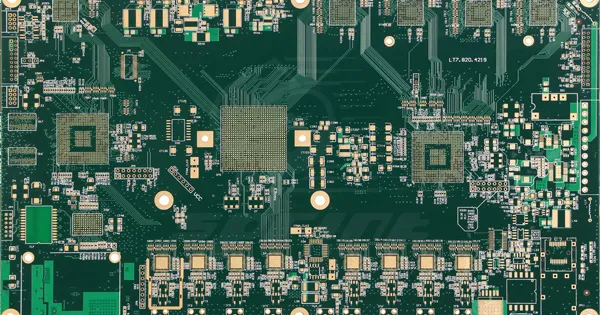

Korkeataajuisen piirilevyn suorituskyvyn optimointi: 4 merkittävää häiriötekijää ja niiden ratkaisut

1. Virtakohina

Menetelmät tehokohinan poistamiseksi :

1. Via Management : Vältä tehokerrosten suuria aukkoja, jotka häiritsevät signaalisilmukoita. Suuret aukot voivat pakottaa signaalit kiertämään tietä, mikä lisää silmukan pinta-alaa ja kohinaa.
2. Riittävät maadoituslinjat : Jokainen signaali tarvitsee oman paluureitin, jossa on rinnakkaiset signaali- ja paluureitit, mikä minimoi silmukka-alueen.
3. Erillinen analoginen ja digitaalinen virransyöttö : Korkeataajuiset laitteet ovat herkkiä digitaaliselle kohinalle, joten erota ne ja yhdistä virransyöttöpisteessä asettamalla silmukat risteäviä signaaleja varten.
4. Vältä päällekkäisiä tehokerroksia : Estä kohinan kytkentä loiskapasitanssin kautta.
5. Eristä herkät komponentit : Esimerkiksi PLL:t.
6. Sijoita voimalinjat : Vähennä melua sijoittamalla voimalinjat signaalilinjojen viereen.

2. Siirtolinjat

Menetelmät siirtolinjan häiriöiden poistamiseksi :

1. Vältä impedanssin epäjatkuvuuksia : Käytä 45° kulmia tai käyriä suorien kulmien sijaan ja minimoi läpivientien käyttö, koska jokainen läpivienti on impedanssin epäjatkuvuuskohta.
2. Vältä päättyviä linjoja : Lyhyet päättyvät linjat voidaan päättää; pitkiä päättyviä linjoja tulisi välttää, koska ne aiheuttavat merkittäviä heijastuksia.

3. Kytkentä

Menetelmät ylikuulumisen poistamiseksi :

1. Oikea päättäminen : Päätä herkät signaalilinjat häiriöiden vähentämiseksi.
2. Lisää signaalilinjojen välistä etäisyyttä : Käytä maadoituskerroksen hallintaa ja vähennä johtimien induktanssia.
3. Lisää maadoituslinjat : Vierekkäisten signaalilinjojen väliin, maadoituslinjat kytkettynä maatasoon 1/4 aallonpituuden välein.
4. Minimoi silmukka-alueet : Pienennä silmukan kokoa mahdollisuuksien mukaan.
5. Vältä jaettuja signaalisilmukoita : Varmista, että jokaisella signaalilla on oma paluureittinsä.
6. Keskity signaalin eheyteen : Käytä päätetekniikoita juottamisen aikana ja kuparifoliosuojausta mikroliuskapituuksille.

4. Sähkömagneettinen häiriö (EMI)

Menetelmät sähkömagneettisten häiriöiden poistamiseksi :

1. Vähennä silmukoita : Minimoi silmukoiden määrä ja koko, vältä keinotekoisia silmukoita ja käytä tehotasoja.
2. Suodatus : Käytä irrotuskondensaattoreita, EMI-suodattimia ja magneettisia komponentteja virta- ja signaalilinjoissa.
3. Suojaus : Käytä suojaustoimenpiteitä, kuten suojakuoria tai -kerroksia.
4. Alhaisempi korkeataajuisten laitteiden nopeus : Valitse hitaampia laitteita sähkömagneettisten häiriöiden vähentämiseksi.
5. Suurenna piirilevyn dielektristä vakiota ja paksuutta : Vähennä korkeataajuisten osien säteilyä ja estä sähkömagneettista vuotoa.

1. Yhtenäinen ja vakaa virransyöttö ja maadoitus : Varmista matalaimpedanssiset, puhtaat virransyöttö- ja maadoituslinjat.
2. Huolellinen reititys ja päättäminen : Poista heijastukset ja vähennä ylikuulumista.
3. Kohinanvaimennus : Käytä suodatusta, suojausta ja optimoitua suunnittelua EMC-vaatimusten täyttämiseksi.
